DoorScan
Applikationshinweise

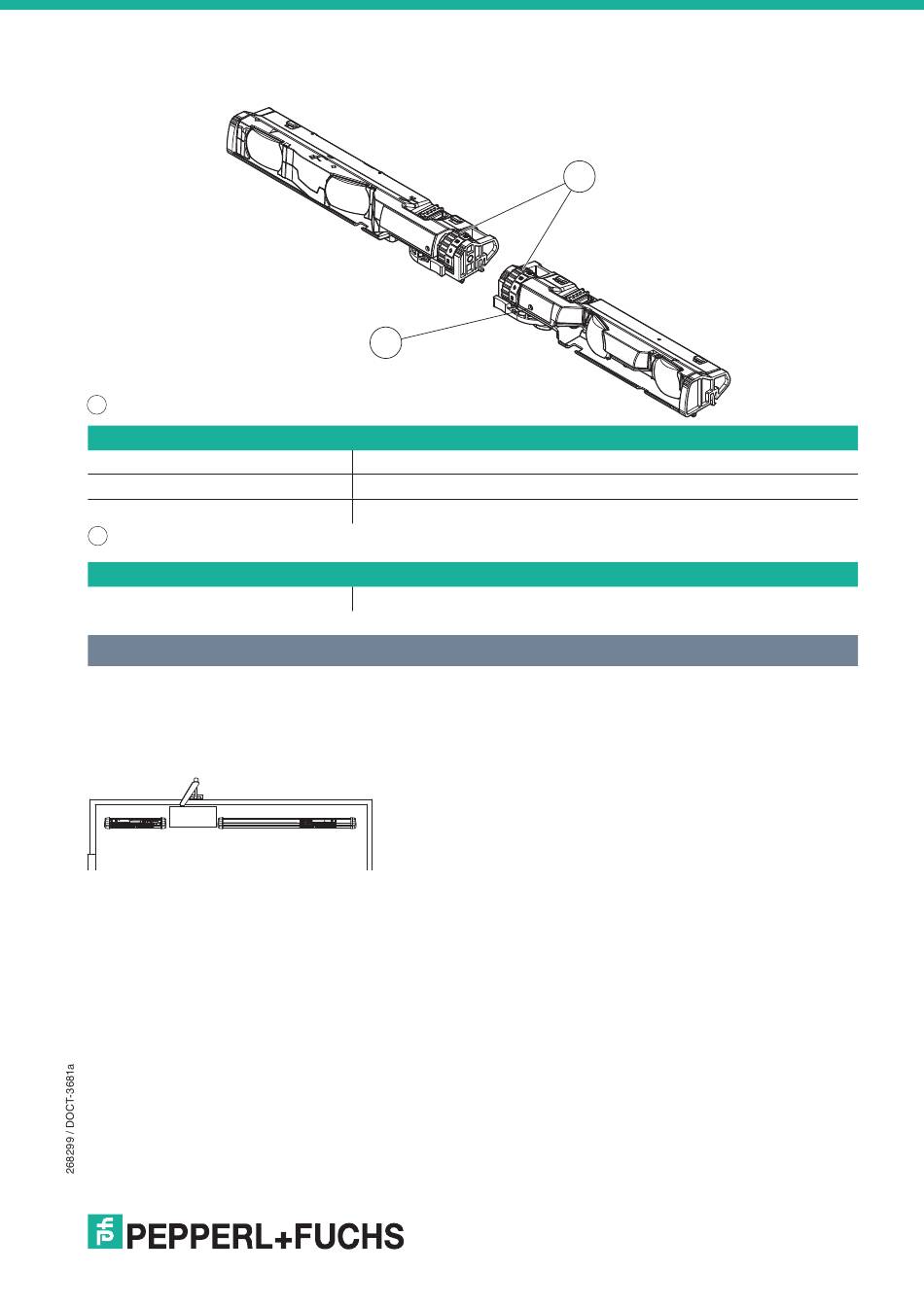

Sender & Empfänger
1
Status-LED (rot)
Leuchtet
Blinkt
Leuchtet nicht
2
Einstellrad Neigungswinkel
Applikationshinweise
Spezialtüren (z. B. Glastüren)
Wenn kein Kabel durch die Tür geführt werden kann, installieren Sie auf beiden Türseiten ein Interface.
Dazu wird ein zusätzliches Interface und ein weiterer DoorScan-Transfer-Loop bennötigt (siehe Zube-
hör).
Schmale Türrahmen mit Normal- und Scherengestänge
fängermodulen ab Geräteversion V.02 den DIP-Schalter 3 in Reihe 2 auf OFF stellen. Bei der Stan-
dardmontagehöhe von 1900-2100 mm beträgt der Abstand ca. 170 mm. Bei größerer Montagehöhe
erhöht sich der Abstand auf ca. 200 mm.
Sie können den Empfänger im Regelfall 100 mm von der Schließkante entfernt positionieren.
Störungen durch gegenseitige Beeinflussung mehrerer Sensoren
Bei aufeinander zulaufenden Türflügeln, z. B. an benachbarten Türen, sind unerwünschte Stoppsigna-
le durch gegenseitige Beeinflussung möglich, wenn deren Messflecke sich überdecken. Durch gegen-
seitige Verschiebung der Sensoren können Sie eine solche Überdeckung der Messflecke minimieren.
An Doppelflügeltüren kommt es nicht zu einer gegenseitigen Beeinflussung der Sensoren beider
Türflügel. Eine gegenseitige Beeinflussung mehrerer Sensorsysteme mit gefährlicher Auswirkung ist
nicht möglich.
1
Status
Detektion
Fehleranzeige
Keine Detektion
Status
Siehe „Neigungswinkel einstellen" auf Seite 14
Bei schmalen Türrahmen mit Normal- und Scherengestänge
können Sie Sender und Empfänger in getrennten Sensorleisten
betreiben.
Türen mit Türlaibung
Bei Türen mit breiter Türlaibung benötigt der Sender ausrei-
chend Abstand zur Türlaibung. Alternativ können Sie bei Emp-
