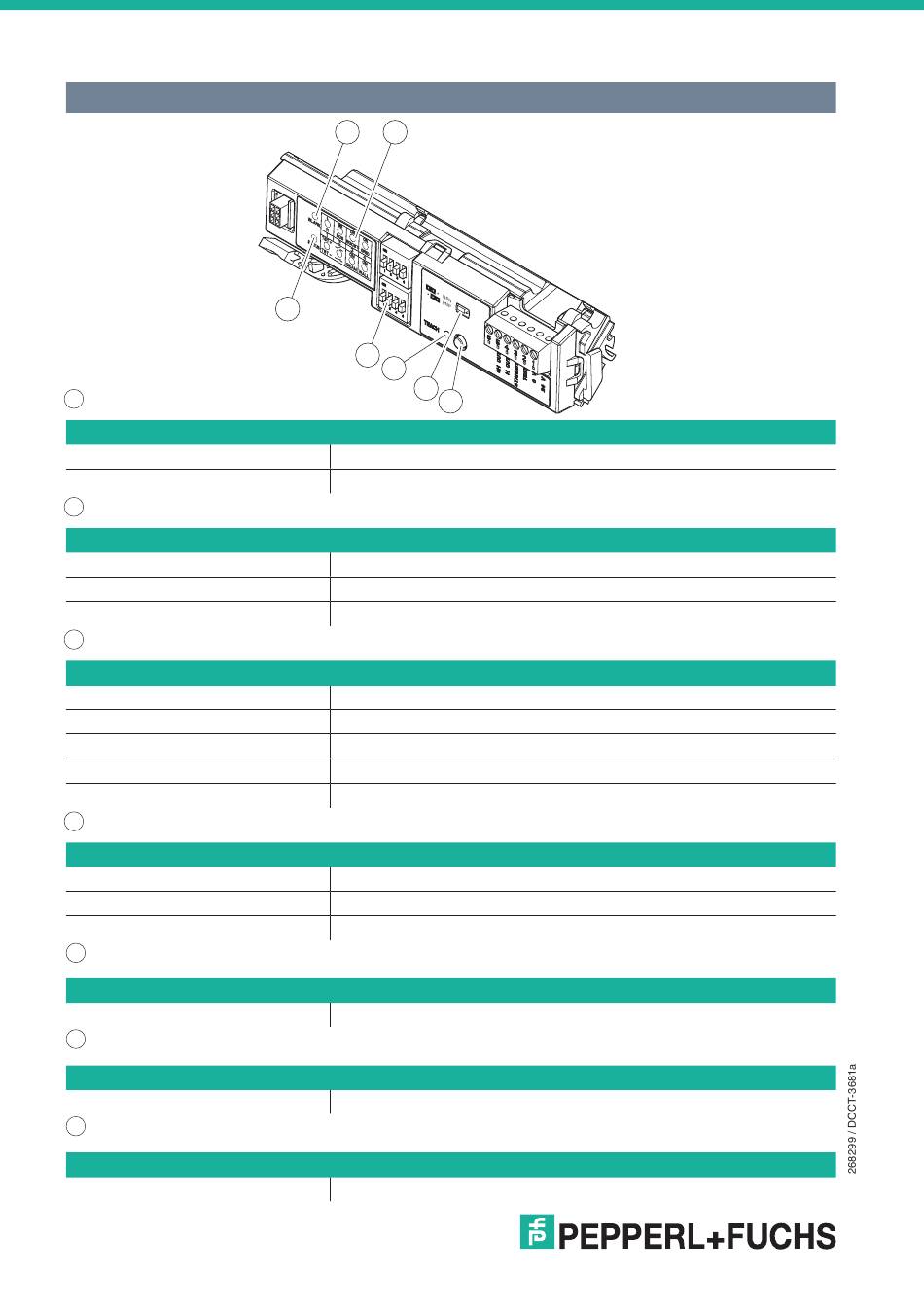

Anzeige-/Bedienelemente

Anzeige-/Bedienelemente
Interface
1
Blank-LED (grün)
Leuchtet
Leuchtet nicht
2
DIP-LED (grün)
Leuchtet *
Leuchtet nicht
Blinkt langsam (1 Hz)
3
Teach-LED (gelb)
Leuchtet
Blinkt langsam (1 Hz)
Blinkt schnell (2 Hz)
Flimmert (8 Hz)
Leuchtet nicht
4
Status-LED (rot)
Leuchtet
Blinkt
Leuchtet nicht
5
DIP-Schalter
6
Teach-Taste
7
Steckbrücke NPN/PNP
6
1 2
4
5
3
7
6
Status
Blanking aktiv
Blanking nicht oder nur teilweise aktiv
Status
DIP-Stellung ON
DIP-Stellung OFF
Einstellung geändert
Status
Teach-Modus bereit
Teachen Untergrund
Teachen Blanking (Türfahrt)
Teachen erforderlich
Sensor betriebsbereit
Status
Detektion oder STANDBY-Modus aktiv
Fehleranzeige
Keine Detektion
Status
Siehe „DIP-Schalter Reihe 1 und Reihe 2 einstellen" auf Seite 15
Status
Siehe „Teach-Vorgang" auf Seite 13
Siehe „Ausgangskonfiguration wählen" auf Seite 14
* LEDs erlöschen nach einiger Zeit
