DoorScan
Inbetriebnahme (Teachen und Blanking)

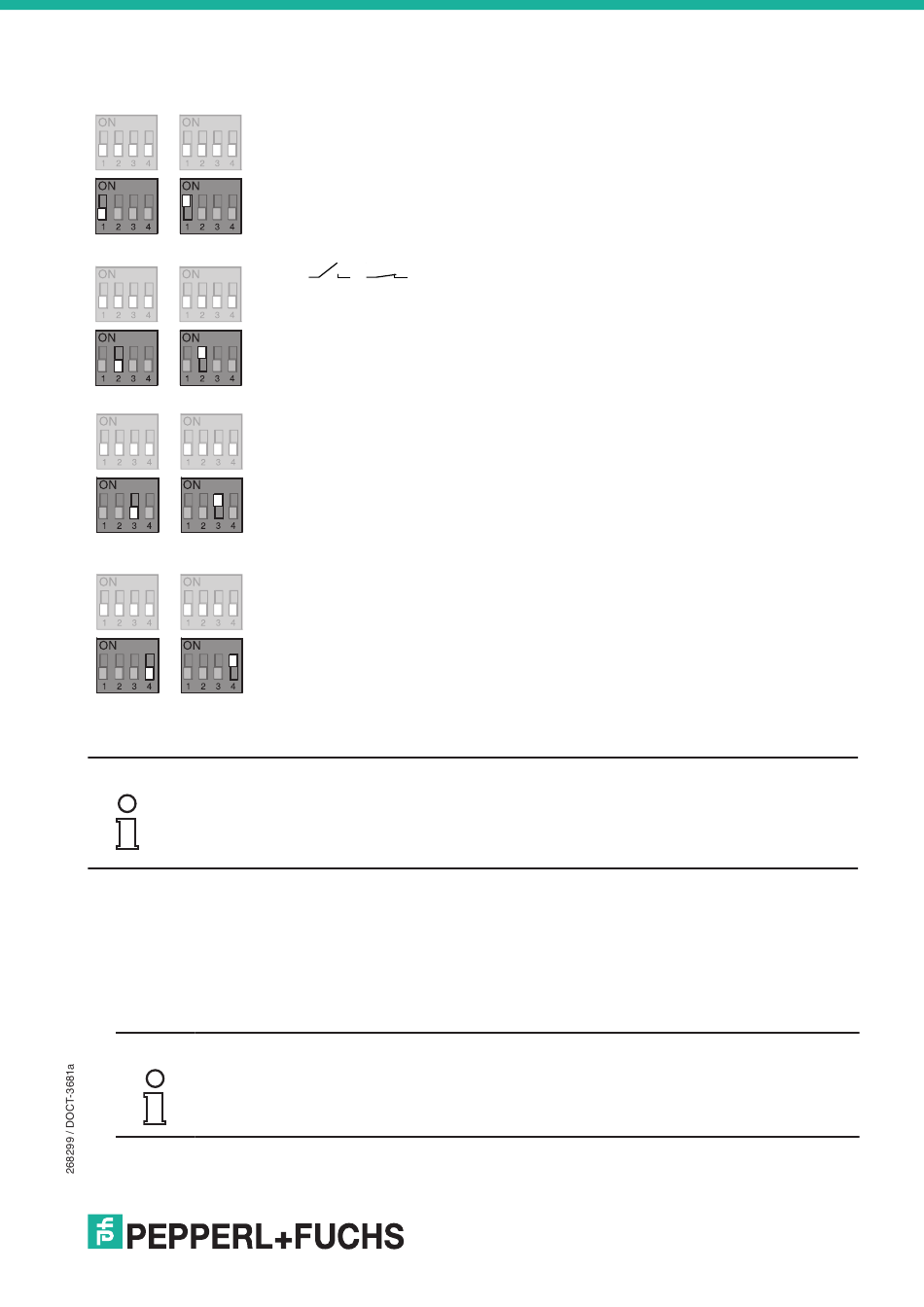

Reihe 2
DIP 1 (TST+/TST-)
DIP 1 aus: Polarität des Testsignals Test bei 0 V*
DIP 1 ein: Polarität des Testsignals Test bei 24 V
* Werkseinstellung
DIP 2 (
DIP 2 aus: Testauslösung durch Anlegen des dem DIP 1 entsprechenden Poten-
tials*
DIP 2 ein: Testauslösung durch Unterbrechung des Testanschlusses
* Werkseinstellung
DIP 3 (BEAM)
DIP 3 aus: Außenstrahlen normal
DIP 3 ein: Außenstrahlen schräg*
Bei Empfängermodulen ab Geräteversion V.02 können Sie die an den Sender-
modulen überstehenden Strahlen manuell abschalten, um eine Detektion von
tiefen Türlaibungen zu vermeiden.
* Werkseinstellung
DIP 4 (WALL)
DIP 4 aus: automatische Wandausblendung inaktiv
DIP 4 ein: automatische Wandausblendung aktiv*
Wenn das Türblatt nicht gegen eine Wand öffnet, können Sie zur Beschleuni-
gung der Inbetriebnahme die Wandausblendung abschalten. Bei Verwendung
von Empfängermodulen ab Geräteversion V.03 wird zusätzlich der Gitterrostmo-
dus verbessert.
* Werkseinstellung
Bei aktivem GRID-Mode ist die Signalnachführung abgeschaltet und die Detektionshöhe
wird auf ca. 200 mm gesetzt.
Daher sollten Sie den GRID-Mode auch einschalten, wenn sich Rampen und Treppenstu-
fen im Überwachungsbereich befinden.
1. Stellen Sie DIP-Schalter Reihe 1 und Reihe 2 am Interface ein wie beschrieben.
Sie können einzelne Optionen kombinieren.
Bei Umschaltung eines DIP-Schalters blinkt die entsprechende LED im LED-Feld. Solange die LED
blinkt, sind die Änderungen nicht gespeichert.
2. Um die Einstellungen zu speichern, müssen Sie einen Teach-Vorgang durchführen. Drücken Sie
2�x die Teach-Taste (ROT).
3. Wenn Sie nur die Polarität des Testsignals oder die Testauslösung geändert haben, entfällt ein
erneuter Teach-Vorgang. Drücken Sie in diesem Fall zum Speichern 1 x die Teach-Taste (ROT).
Sie können die Einstellungen nach dem Speichern jederzeit durch einmaliges Drücken
der Teach-Taste anzeigen.
/
)
i
nformation
i
nformation
