DoorScan

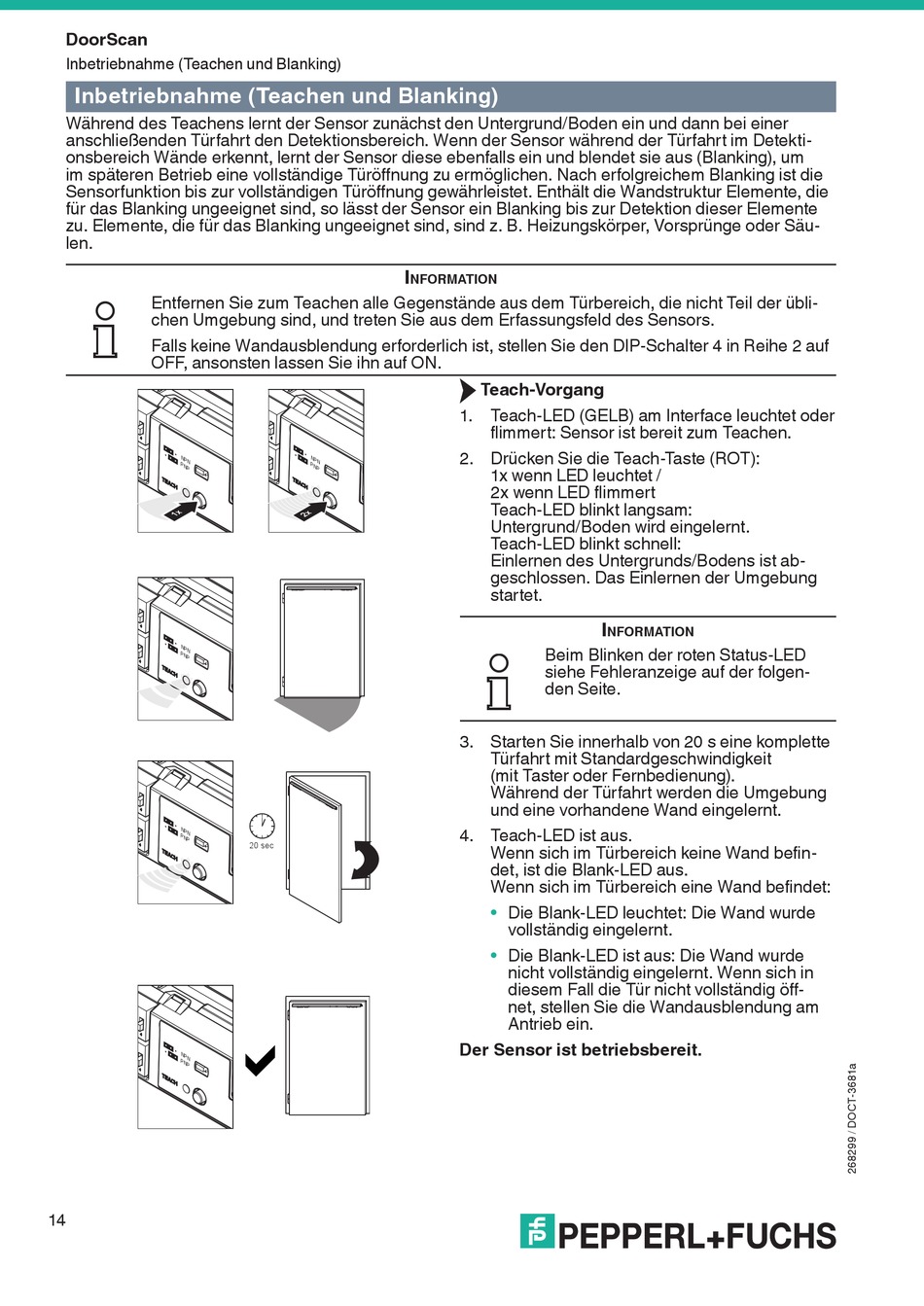

Inbetriebnahme (Teachen und Blanking)
Inbetriebnahme (Teachen und Blanking)
Während des Teachens lernt der Sensor zunächst den Untergrund/Boden ein und dann bei einer
anschließenden Türfahrt den Detektionsbereich. Wenn der Sensor während der Türfahrt im Detekti-
onsbereich Wände erkennt, lernt der Sensor diese ebenfalls ein und blendet sie aus (Blanking), um
im späteren Betrieb eine vollständige Türöffnung zu ermöglichen. Nach erfolgreichem Blanking ist die
Sensorfunktion bis zur vollständigen Türöffnung gewährleistet. Enthält die Wandstruktur Elemente, die
für das Blanking ungeeignet sind, so lässt der Sensor ein Blanking bis zur Detektion dieser Elemente
zu. Elemente, die für das Blanking ungeeignet sind, sind z. B. Heizungskörper, Vorsprünge oder Säu-
len.
Entfernen Sie zum Teachen alle Gegenstände aus dem Türbereich, die nicht Teil der übli-
chen Umgebung sind, und treten Sie aus dem Erfassungsfeld des Sensors.
Falls keine Wandausblendung erforderlich ist, stellen Sie den DIP-Schalter 4 in Reihe 2 auf
OFF, ansonsten lassen Sie ihn auf ON.
14
20 sec
i
nformation
Teach-Vorgang
1. Teach-LED (GELB) am Interface leuchtet oder
flimmert: Sensor ist bereit zum Teachen.
2. Drücken Sie die Teach-Taste (ROT):
1x wenn LED leuchtet /
2x wenn LED flimmert
Teach-LED blinkt langsam:
Untergrund/Boden wird eingelernt.
Teach-LED blinkt schnell:
Einlernen des Untergrunds/Bodens ist ab-
geschlossen. Das Einlernen der Umgebung
startet.
Beim Blinken der roten Status-LED
siehe Fehleranzeige auf der folgen-
den Seite.
3. Starten Sie innerhalb von 20 s eine komplette
Türfahrt mit Standardgeschwindigkeit
(mit Taster oder Fernbedienung).
Während der Türfahrt werden die Umgebung
und eine vorhandene Wand eingelernt.
4. Teach-LED ist aus.
Wenn sich im Türbereich keine Wand befin-
det, ist die Blank-LED aus.
Wenn sich im Türbereich eine Wand befindet:
•
Die Blank-LED leuchtet: Die Wand wurde
vollständig eingelernt.
•
Die Blank-LED ist aus: Die Wand wurde
nicht vollständig eingelernt. Wenn sich in
diesem Fall die Tür nicht vollständig öff-
net, stellen Sie die Wandausblendung am
Antrieb ein.
Der Sensor ist betriebsbereit.
i
nformation
