TopScan-S / TopScan-S-T0V1
Anhang

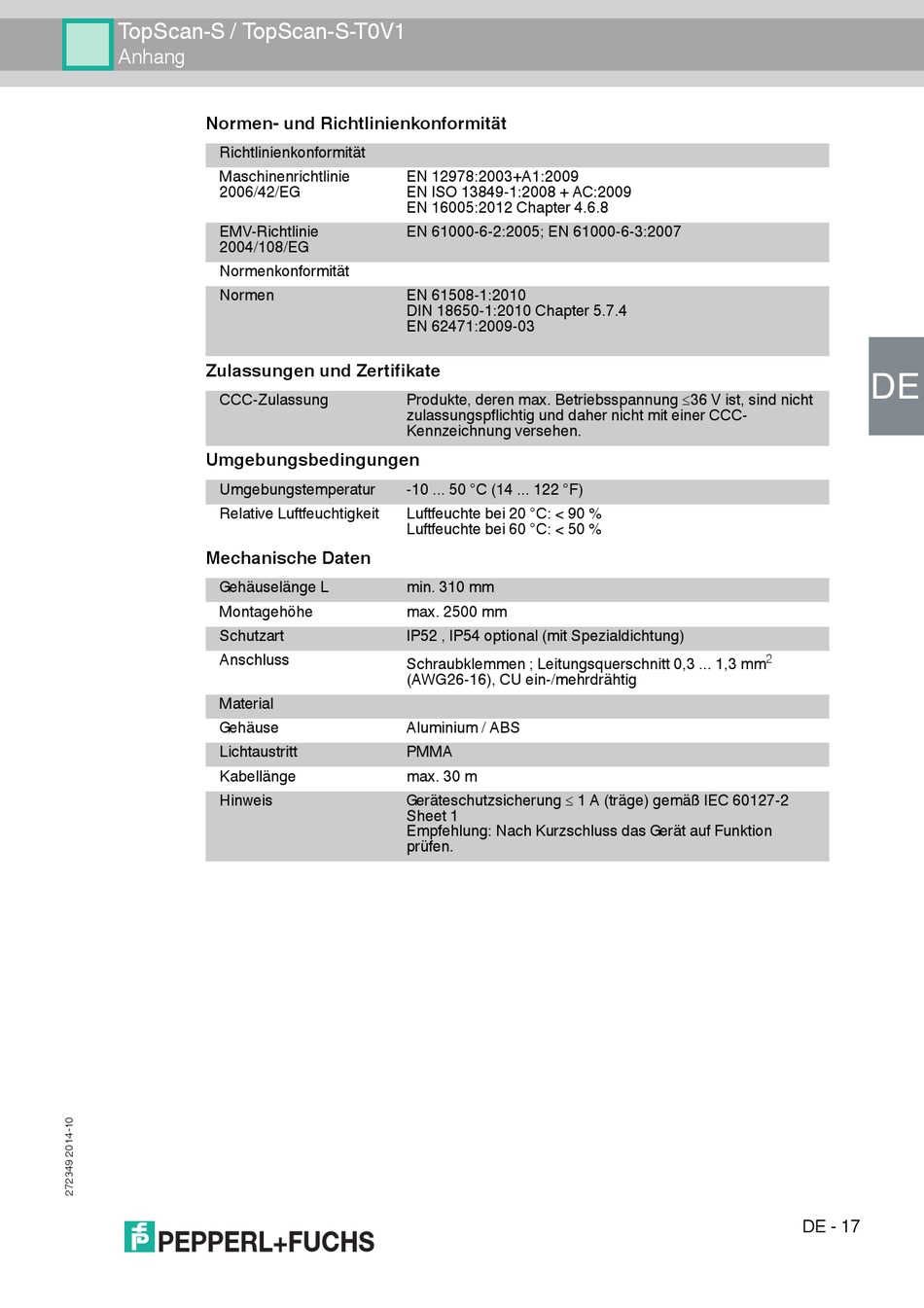

Normen- und Richtlinienkonformität
Richtlinienkonformität
Maschinenrichtlinie
2006/42/EG
EMV-Richtlinie
2004/108/EG
Normenkonformität
Normen
Zulassungen und Zertifikate
CCC-Zulassung
Umgebungsbedingungen
Umgebungstemperatur
Relative Luftfeuchtigkeit
Mechanische Daten
Gehäuselänge L
Montagehöhe
Schutzart
Anschluss
Material
Gehäuse
Lichtaustritt
Kabellänge
Hinweis
EN 12978:2003+A1:2009
EN ISO 13849-1:2008 + AC:2009
EN 16005:2012 Chapter 4.6.8
EN 61000-6-2:2005; EN 61000-6-3:2007
EN 61508-1:2010
DIN 18650-1:2010 Chapter 5.7.4
EN 62471:2009-03
Produkte, deren max. Betriebsspannung 36 V ist, sind nicht
zulassungspflichtig und daher nicht mit einer CCC-
Kennzeichnung versehen.
-10 ... 50 °C (14 ... 122 °F)
Luftfeuchte bei 20 °C: < 90 %
Luftfeuchte bei 60 °C: < 50 %
min. 310 mm
max. 2500 mm
IP52 , IP54 optional (mit Spezialdichtung)
Schraubklemmen ; Leitungsquerschnitt 0,3 ... 1,3 mm
(AWG26-16), CU ein-/mehrdrähtig
Aluminium / ABS
PMMA
max. 30 m
Geräteschutzsicherung 1 A (träge) gemäß IEC 60127-2
Sheet 1
Empfehlung: Nach Kurzschluss das Gerät auf Funktion
prüfen.
