TopScan-S / TopScan-S-T0V1
Inbetriebnahme
5
5.1
DE
8 - DE
Inbetriebnahme
Überwachungsstrahl Hauptschließkante einstellen
1. Stellen Sie den Senderstrahl oder Empfangsstrahl senkrecht, um die Haupt-
schließkante möglichst gut abzusichern.
Position 1
Sender

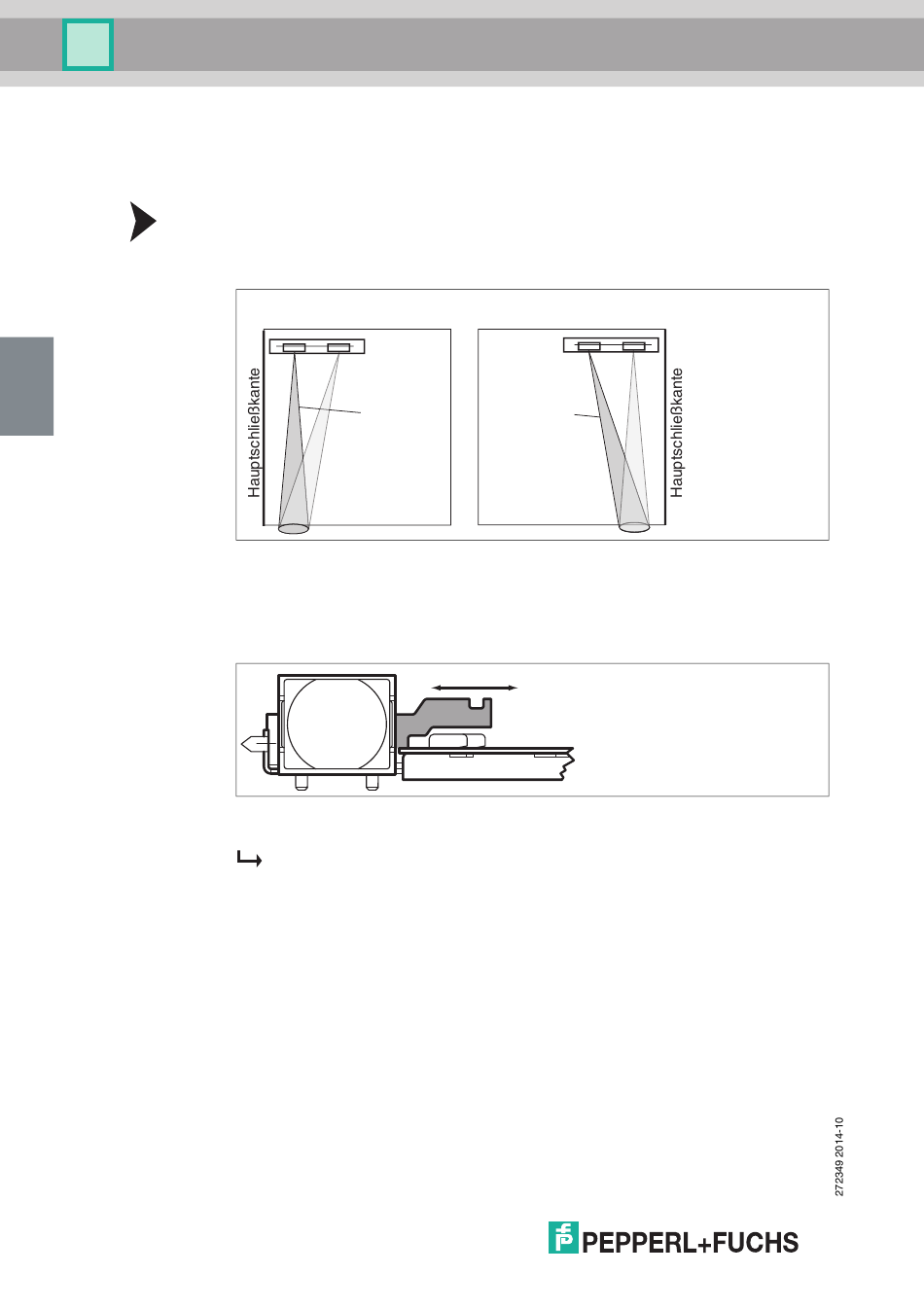

Abbildung 5.1 Erklärung der Überwachungsstrahl-Einstellung an der
Hauptschließkante
2. Stellen Sie mit Hilfe der zwei Rasterstellungen am Sender eine links- oder
rechtsbündige Überwachungskante ein.
Abbildung 5.2 Einstellung des Überwachungsstrahls an der Hauptschliesskante
Die Überwachungskante ist nun eingestellt.
In der werkseitigen Voreinstellung sind alle Sender-Module auf Position 1 und die
Tastweite auf Maximum voreingestellt. Position 1 bedeutet, dass der Sender
gerade sitzt und sich die Hauptschließkante links befindet. Achten Sie darauf,
dass bei mehreren Slave-Modulen die Sender alle gleich eingestellt sind (gleiche
Rastposition des Senders)! Auch das Mastermodul muss die selbe
Sendereinstellung haben.
Position 2
Sender
Pos. 2
Pos. 1
