TopScan-S / TopScan-S-T0V1
Installation
2. Stecken Sie alle benötigten Flachbandkabel vor der Modulmontage an den
Modulverbindern ein. -> Verwenden Sie für das Master-Modul das lange
Flachbandkabel (24 cm) und für das Slave-Modul das kurze Flachbandkabel
(20 cm).
3. Achten Sie darauf, dass sich das Master-Modul immer auf der Türbandseite
befindet.
4. Verbinden Sie die Schraubklemme des Master-Moduls mit dem
Übergangskabel zur Türsteuerung.
5. Klicken Sie die Modulhalter von vorne in das Aluminium-Profil.
6. Setzen Sie die Module zwischen die Modulhalter ein. Danach schrauben Sie
die Schraube M2.5

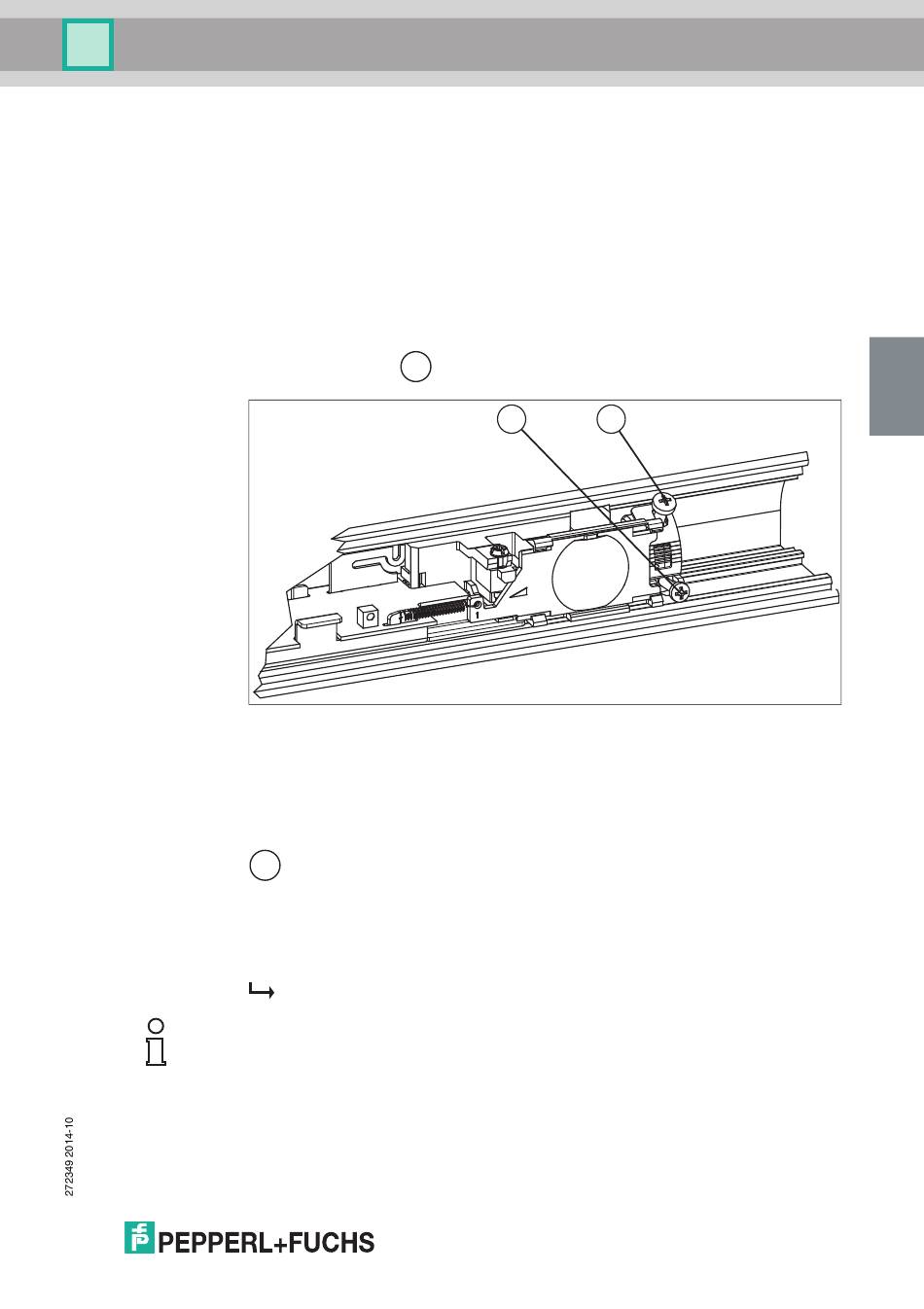

Abbildung 4.3 Montagehalter
7. Schneiden Sie am letzten Modul (letztes Slave-Modul oder Einzelgeräte-
Master-Modul) mit einer Zange die Konfigurationsbrücke, aus der Leiterplatte
siehe Kapitel 5.2.
8. Stellen Sie den Neigungswinkel und die Tastweite ein siehe Kapitel 6.1 und
schrauben Sie danach die obere M3 Feststellschraube am Modulhalter fest
.
2
9. Setzen Sie die Gehäuseblende auf.
10. Schrauben Sie die Enddeckel an beiden Seiten des Aluminiumprofils an.
11. Kontrollieren Sie abschließend die Tastweite für jeden Strahl.
Das Modul ist nun montiert.
Hinweis!
Übergangskabel und Schutzart IP54
Das Übergangskabel zur Türsteuerung kann seitlich durch den Enddeckel mittels
Kabeltülle eingeführt werden. Mit der optional erhältlichen Profildichtung kann
das TopScan-S Profil auf IP54 abgedichtet werden kann.
am Modulhalter fest.
1
1
2
DE
DE - 7
