TopScan-S / TopScan-S-T0V1
Installation
4
4.1
4.2
DE
4.3
6 - DE
Installation
Auspacken
Prüfen Sie die Ware beim Auspacken auf Beschädigungen. Benachrichtigen Sie
im Falle eines Sachschadens Post bzw. Spediteur und verständigen Sie den
Lieferanten.
Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem
späteren Zeitpunkt eingelagert oder verschickt werden muss.
Bei auftretenden Fragen wenden Sie sich bitte an Pepperl+Fuchs.
Montage Aluprofil
1. Setzen Sie die Modulhalter in das Aluminium-Profil und positionieren Sie die
Modulhalter an den Stellen, an denen später die Module montiert werden.
2. Bohren Sie die Befestigungslöcher mittig zwischen den Modulhaltern (in der
Abbildung die grau wirkende Fläche). Achten Sie darauf, dass keine Späne
im Aluminium-Profil bleiben. Dichten Sie die Bohrungen bei der Befestigung
so ab, dass kein Tropfwasser eindringen kann. Mechanische Angaben, die
eine Positionierung der Schrauben erleichtern:
0 mm
100 mm
AIR 17-S
100 mm
190 mm

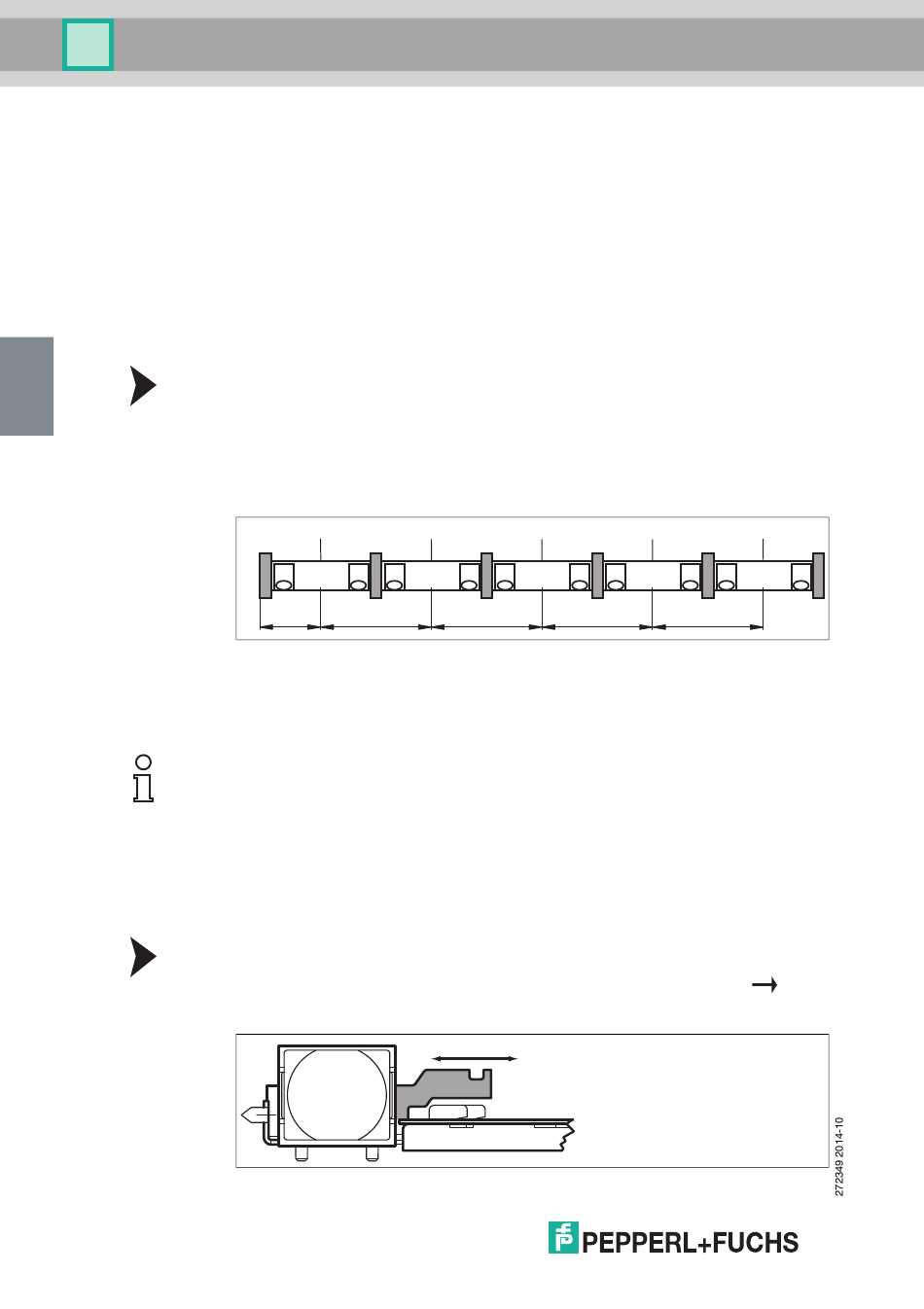

Abbildung 4.1 Montage Aluminium-Profil
3. Verwenden Sie zur Befestigung des Aluminium-Profils nur Schrauben mit
flachem Kopf und montieren Sie das Aluminium-Profil in der vorgesehenen
Montagehöhe (maximal 2,50 m).
Hinweis!
Sägeempfehlung für Aluminium- und Kunstoff-Profil
Verwenden Sie für beide Profile eine Gehrungssäge mit einem Metallsägeblatt.
Achten Sie darauf, dass das Kunststoff-Profil mit der Wölbung nach außen
aufliegt. Sägen Sie vorsichtig mit einem geringem Vorschub (Bruchgefahr). Das
Aluminium-Profil ist bei der Bearbeitung unkritisch.
Montage Modul
1. Stellen Sie die Sender der Module an allen einzusetzenden Module gleich ein.
-> Schieben Sie hierfür die Senderverstellung immer in die Richtung der Band-
seite. (Bandseite befindet sich gegenüber der Hauptschließkante)
Abbildung 5.1 auf Seite 8.
Abbildung 4.2 Einstellung des Überwachungsstrahls an der Hauptschliesskante
290 mm
480 mm
AIR 17-S
AIR 17-S
190 mm
190 mm
Pos. 2
Pos. 1
670 mm
860 mm
AIR 17-S
AIR 17-S
190 mm
siehe
