TopScan-S / TopScan-S-T0V1
Einstellungen
LED-Anzeige
LED-Farbe
rot
grün

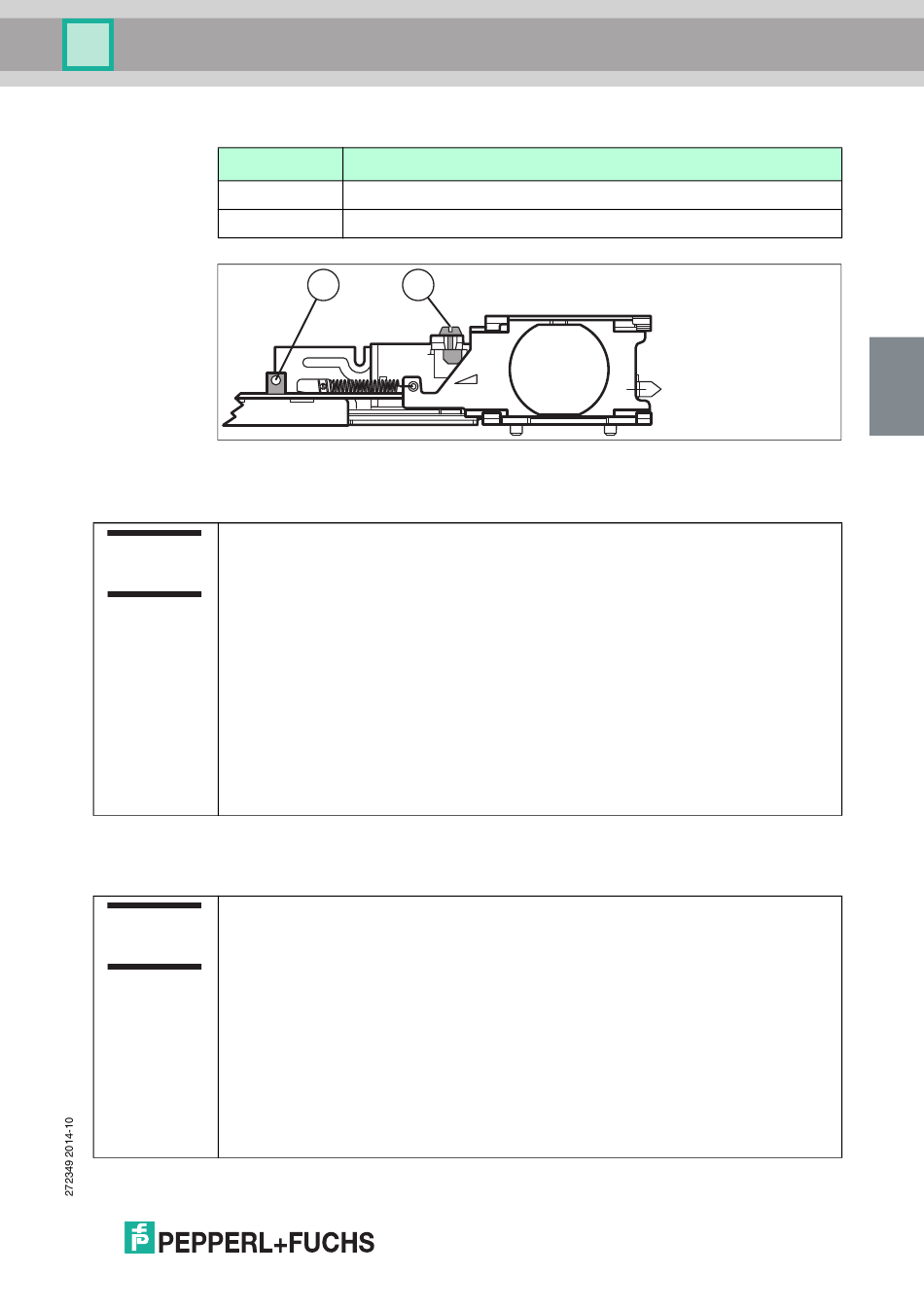

Abbildung 6.2 Einstellung der Tastweite
Einstellung des Neigungswinkel nach DIN 18650 / EN 16005
Verwenden Sie für die Einstellung die optionale Einstellhilfe (Prüfkarte+Prüfkörper).
EN
Neigungswinkel des Sensors
1. Legen Sie die Prüfkarte auf dem Boden mit der Markierung parallel zur Tür
2. Stellen Sie den Prüfkörper türseitig an die Markierung
3. Der Sensor schaut senkrecht nach unten
4. Schwenken Sie den Sensor mit Hilfe des Chassishebels nach vorne, bis er den 20 cm
hohen Prüfkörper detektiert (LED = rot)
5. Schwenken Sie den Sensor langsam weiter nach vorne, bis er gerade wieder den Boden
sieht (LED wechselt gerade von rot nach grün)
6. Fixieren Sie nun das Modul mit Hilfe der M3 Schraube am Modulhalter. Der Neigungs-
winkel ist nun fixiert
7. Diese Einstellung ist damit beendet
8. Überprüfen Sie die Tastweiteneinstellung nochmals mit der Prüfkarte
Tabelle 6.1
Einstellung des Neigungswinkel nach DIN 18650 / EN 16005
Einstellung der Tastweite nach DIN 18650 / EN 16005
Verwenden Sie für die Einstellung die optionale Einstellhilfe (Prüfkarte+Prüfkörper).
EN
Tastweiteneinstellung des Sensors
9. Stellen Sie mit Hilfe des Chassishebels das Modul auf den 1. Strich der Markierung am
Modulhalter ein und fixieren es mittels der M3 Schraube
10.Drehen Sie die Tastweitenschraube entgegen dem Uhrzeigersinn bis der Überdreh-
schutz einsetzt (leichtes "Klicken"). Sie haben nun die maximale Tastweite eingestellt
11.Nehmen Sie die Prüfkarte und legen Sie sie auf den Prüfkörper, so dass sie 12,5 cm
über dem Boden liegt
12.Drehen Sie die Tastweitenschraube solange im Uhrzeigersinn, bis die Anzeige LED ge-
rade von rot auf grün umschaltet (gegebenenfalls einmal auf rot zurück drehen und wie-
der im Uhrzeigersinn gerade auf grün drehen)
13.Die Tastweiteneinstellung ist hiermit erledigt
Tabelle 6.2
Einstellung der Tastweite nach DIN 18650 / EN 16005
Beschreibung
Objekt detektiert
freies Schutzfeld und Sensor sieht den Boden
1
2
DE
