TopScan-S / TopScan-S-T0V1
Anhang
8
8.1
DE
16 - DE
Anhang

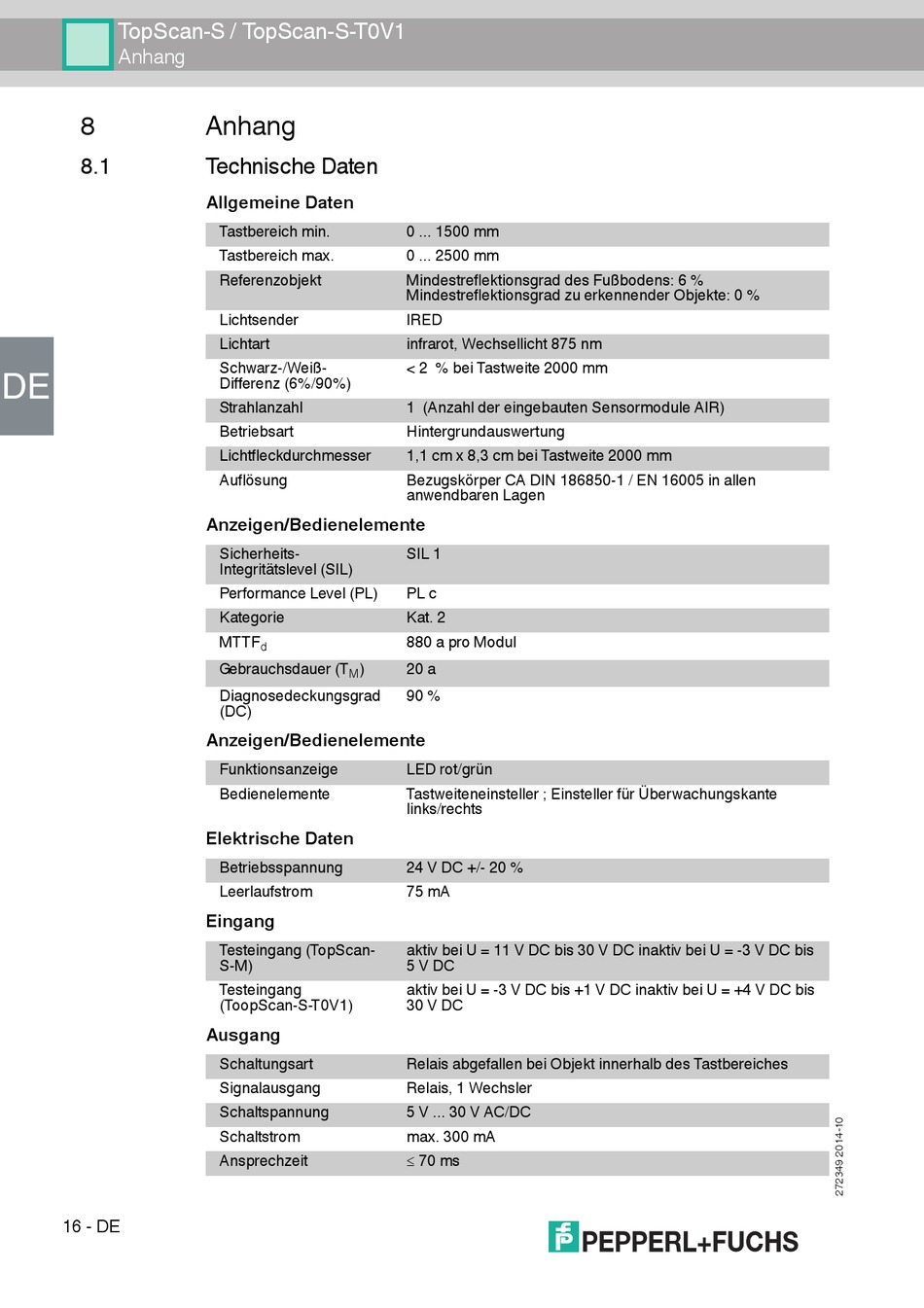

Technische Daten
Allgemeine Daten
Tastbereich min.
Tastbereich max.
Referenzobjekt
Lichtsender
Lichtart
Schwarz-/Weiß-
Differenz (6%/90%)
Strahlanzahl
Betriebsart
Lichtfleckdurchmesser
Auflösung
Anzeigen/Bedienelemente
Sicherheits-
Integritätslevel (SIL)
Performance Level (PL)
Kategorie
MTTF
d
Gebrauchsdauer (T
)
M
Diagnosedeckungsgrad
(DC)
Anzeigen/Bedienelemente
Funktionsanzeige
Bedienelemente
Elektrische Daten
Betriebsspannung
Leerlaufstrom
Eingang
Testeingang (TopScan-
S-M)
Testeingang
(ToopScan-S-T0V1)
Ausgang
Schaltungsart
Signalausgang
Schaltspannung
Schaltstrom
Ansprechzeit
0 ... 1500 mm
0 ... 2500 mm
Mindestreflektionsgrad des Fußbodens: 6 %
Mindestreflektionsgrad zu erkennender Objekte: 0 %
IRED
infrarot, Wechsellicht 875 nm
< 2 % bei Tastweite 2000 mm
1 (Anzahl der eingebauten Sensormodule AIR)
Hintergrundauswertung
1,1 cm x 8,3 cm bei Tastweite 2000 mm
Bezugskörper CA DIN 186850-1 / EN 16005 in allen
anwendbaren Lagen
SIL 1
PL c
Kat. 2
880 a pro Modul
20 a
90 %
LED rot/grün
Tastweiteneinsteller ; Einsteller für Überwachungskante
links/rechts
24 V DC +/- 20 %
75 mA
aktiv bei U = 11 V DC bis 30 V DC inaktiv bei U = -3 V DC bis
5 V DC
aktiv bei U = -3 V DC bis +1 V DC inaktiv bei U = +4 V DC bis
30 V DC
Relais abgefallen bei Objekt innerhalb des Tastbereiches
Relais, 1 Wechsler
5 V ... 30 V AC/DC
max. 300 mA
70 ms
