TopScan-S / TopScan-S-T0V1
Inbetriebnahme
5.2
Master/Slave-Erweiterung des Erfassungsfeldes
Unterschied Master/Slave-Modul
Es ist möglich, zusätzlich zu einem Master-Modul, bis zu sieben weitere Slave-
Module zu montieren. Der Unterschied zwischen dem Master-Modul und Slave-
Modul sind die Anzahl der Stecker und die Bestückung eines Relais.
Master-Modul
Slave-Modul
Montage der Module
Achten Sie darauf, dass bei der Montage des Master-Moduls und der Slave-
Module das Chassisblech sauber in den Modulhaltern einrastet. Das
Chassisblech muss wie folgt in den Modulhalter einrasten
Achten Sie darauf, dass der Dorn des Modulhalters sauber in die Bohrung
■
des Chassis einrastet
Die Chassis-Lasche muss in der Mitte des Modulhalters sichtbar sein.
■
Schliessen Sie nur das Master-Modul über die 6-polige Schraubklemme an
■
der Türsteuerung an
Verbinden Sie die Slave-Module mit den dafür vorgesehenen 20 cm
■
Flachbandleitungen
Die Verbindung vom Master-Modul zum nächsten Slave-Modul erfolgt mit
■
der längeren 24 cm Flachbandleitung
Entfernung der Konfigurationsbrücke
Bitte achten Sie darauf, beim letzten Sensormodul (Slave) die
Konfigurationsbrücke
einen Master als Einzelgerät verwenden, muss auch hier die Brücke durchtrennt
werden. Ohne diese Maßnahme ist das Gerät nicht funktionsfähig. Trennen Sie
die Brücke nur im spannungslosen Zustand heraus. Erden Sie sich vor diesem
Montageschritt am Chassishebel
1

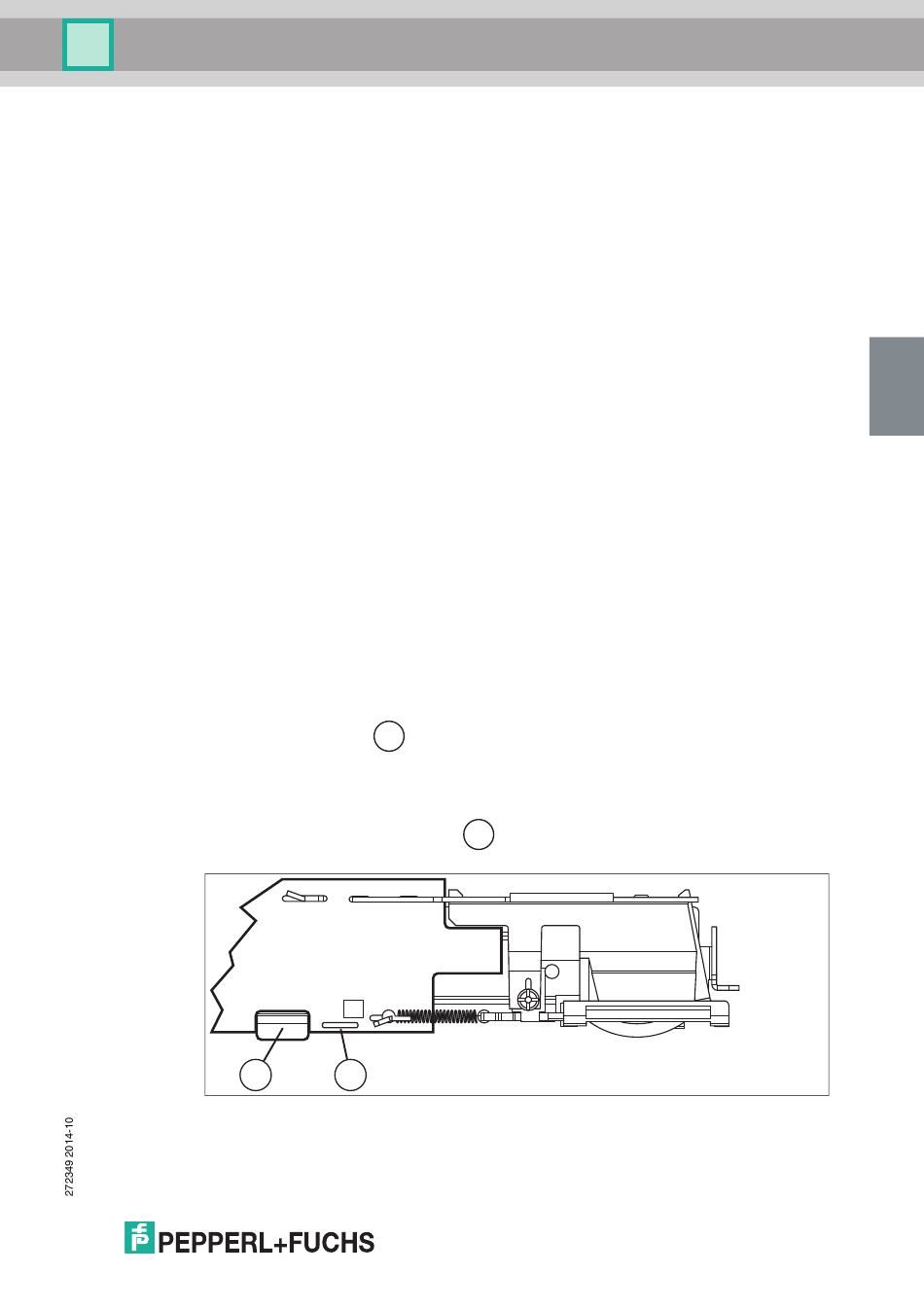

Abbildung 5.3 Konfigurationsbrücke
mit Relais; 6-pol Stecker; eine rote Buchse
kein Relais; kein 6-pol Stecker; zwei rote Buchsen
auf der Leiterplatte zu durchtrennen. Falls Sie nur
2
.
1
2
DE
DE - 9
