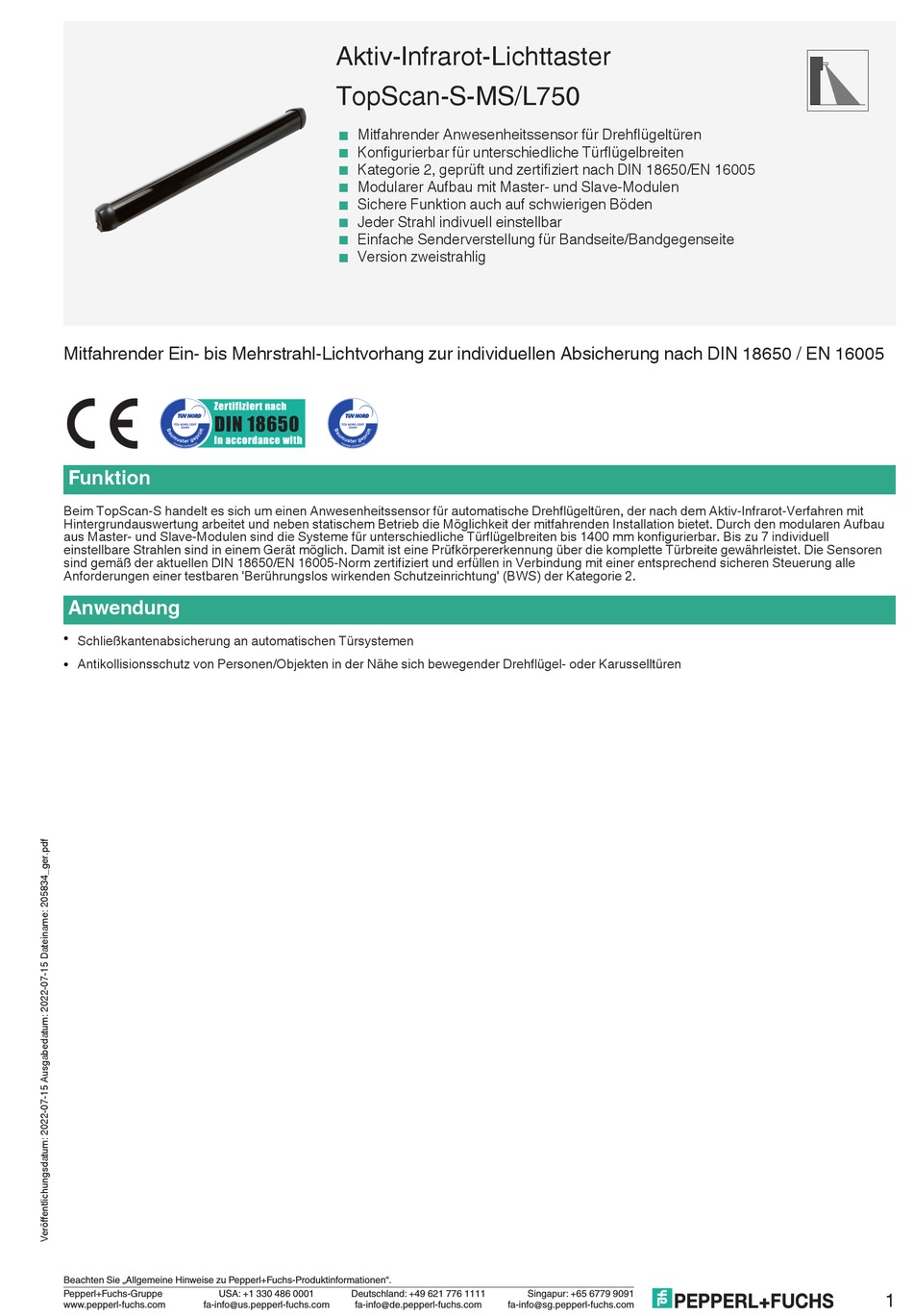

Pepperl+Fuchs TopScan-S-MS/L750 Bedienungsanleitung

Mitfahrender Ein- bis Mehrstrahl-Lichtvorhang zur individuellen Absicherung nach DIN 18650 / EN 16005
Zertifizier t nach
DIN 18650
In accordance with
Funktion
Beim TopScan-S handelt es sich um einen Anwesenheitssensor für automatische Drehflügeltüren, der nach dem Aktiv-Infrarot-Verfahren mit
Hintergrundauswertung arbeitet und neben statischem Betrieb die Möglichkeit der mitfahrenden Installation bietet. Durch den modularen Aufbau
aus Master- und Slave-Modulen sind die Systeme für unterschiedliche Türflügelbreiten bis 1400 mm konfigurierbar. Bis zu 7 individuell
einstellbare Strahlen sind in einem Gerät möglich. Damit ist eine Prüfkörpererkennung über die komplette Türbreite gewährleistet. Die Sensoren
sind gemäß der aktuellen DIN 18650/EN 16005-Norm zertifiziert und erfüllen in Verbindung mit einer entsprechend sicheren Steuerung alle
Anforderungen einer testbaren 'Berührungslos wirkenden Schutzeinrichtung' (BWS) der Kategorie 2.
Anwendung
l Schließkantenabsicherung an automatischen Türsystemen
Antikollisionsschutz von Personen/Objekten in der Nähe sich bewegender Drehflügel- oder Karusselltüren
l
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Aktiv-Infrarot-Lichttaster
TopScan-S-MS/L750
< Mitfahrender Anwesenheitssensor für Drehflügeltüren
< Konfigurierbar für unterschiedliche Türflügelbreiten
<
Kategorie 2, geprüft und zertifiziert nach DIN 18650/EN 16005
<
Modularer Aufbau mit Master- und Slave-Modulen
<
Sichere Funktion auch auf schwierigen Böden
< Jeder Strahl indivuell einstellbar
< Einfache Senderverstellung für Bandseite/Bandgegenseite
< Version zweistrahlig
