TopScan-S / TopScan-S-T0V1
Einstellungen
DE
14 - DE
Vergrößerung/Verkleinerung des Detektionsfeldes
Hinweis!
Die folgenden Einrichtungen des Sensors entsprechen nicht den
Sicherheitsbestimmungen gemäß der EG-Konformitätserklärung:
- Der Abstand der Module von der Hauptschließkante beträgt mehr als 10 cm
- Zwischen den Modulen werden Lücken gelassen
- Die Rechts/Links-Verstellung der Module ist nicht zur Hauptschließkante hin
ausgerichtet
- Die Module werden auf eine Tasthöhe von mehr als 20 cm über dem Boden
eingestellt
Je nach Bedarf und Türbreite kann ein Master-Modul mit bis zu sieben Slave-
Modulen ergänzt werden. Wir empfehlen den geraden Sende-/Empfangsstrahl
des entsprechenden Sensormoduls nicht weiter als 10 cm von der
Hauptschließkante zu montieren. Sie finden in der folgenden Abbildung Hinweise
zur Montage an unterschiedlichen Türflügelbreiten
Seite 14.
750 mm
Slave
Slave
AIR 17-S
AIR 17-S
Slave
Slave
AIR 17-S
AIR 17-S
Slave
Slave
AIR 17-S
AIR 17-S
100 mm
750 mm
Türflügelbreite

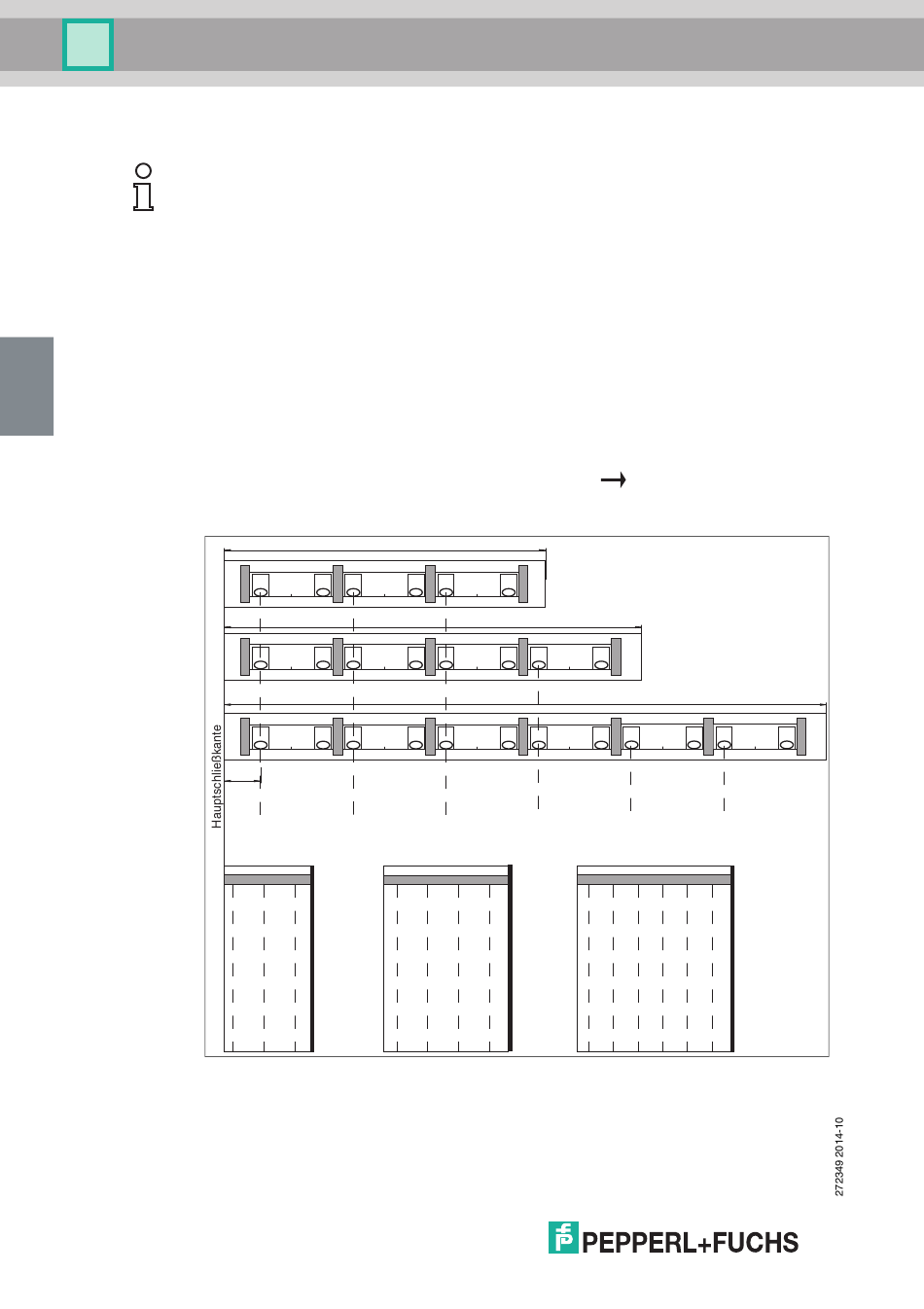

Abbildung 6.3 Detektionsfeld
Je breiter der Türflügel ist, um so mehr Slave-Module werden benötigt.
Master
AIR 17-S
900 mm
Slave
Master
AIR 17-S
AIR 17-S
1400 mm
Slave
Slave
AIR 17-S
AIR 17-S
900 mm
Türflügelbreite
siehe Abbildung 6.3 auf
Slave
Master
AIR 17-S
AIR 17-S
1400 mm
Türflügelbreite
