TopScan-S / TopScan-S-T0V1
Inbetriebnahme
5.3
EN
DE
10 - DE
Test - Pulsdiagramm des zeitlichen Verlaufs
Folgender Test muss nur bei Betrieb als Sicherheitssensor nach DIN 18650 /
EN 16005 durch die Türsteuerung erfolgen.
Falls Sie den TopScan-S als Schutzvorrichtung einsetzen, muss das Gerät von
der Türsteuerung zyklisch getestet werden. Führen Sie den Test nur aus, wenn
kein Objekt detektiert wird. Wir empfehlen, den Test in der offenen Endlage der
Tür auszuführen. Schliessen Sie das Testsignal der Türsteuerung über die 6-pol
Schraubklemme (Pin 6) an das Master-Modul an.
Ablauf des Tests
Zeitpunkt t
0
Zeitpunkt t
1
Zeitpunkt t
2
Der Test wird damit beendet und der Sensor steht nach weiteren ca. 70 ms wieder
zur Verfügung.
Bei den Sensoren TopScan-S-T0V1-MS ist der Testeingang aktiv bei U = 0 V DC.
max. Ansprechzeit
Test ein
TE Impuls
Testantwort
gut
Ansprechzeit
überschritten
Relais bleibt
nicht aus
Relais
schaltet nicht
t 0

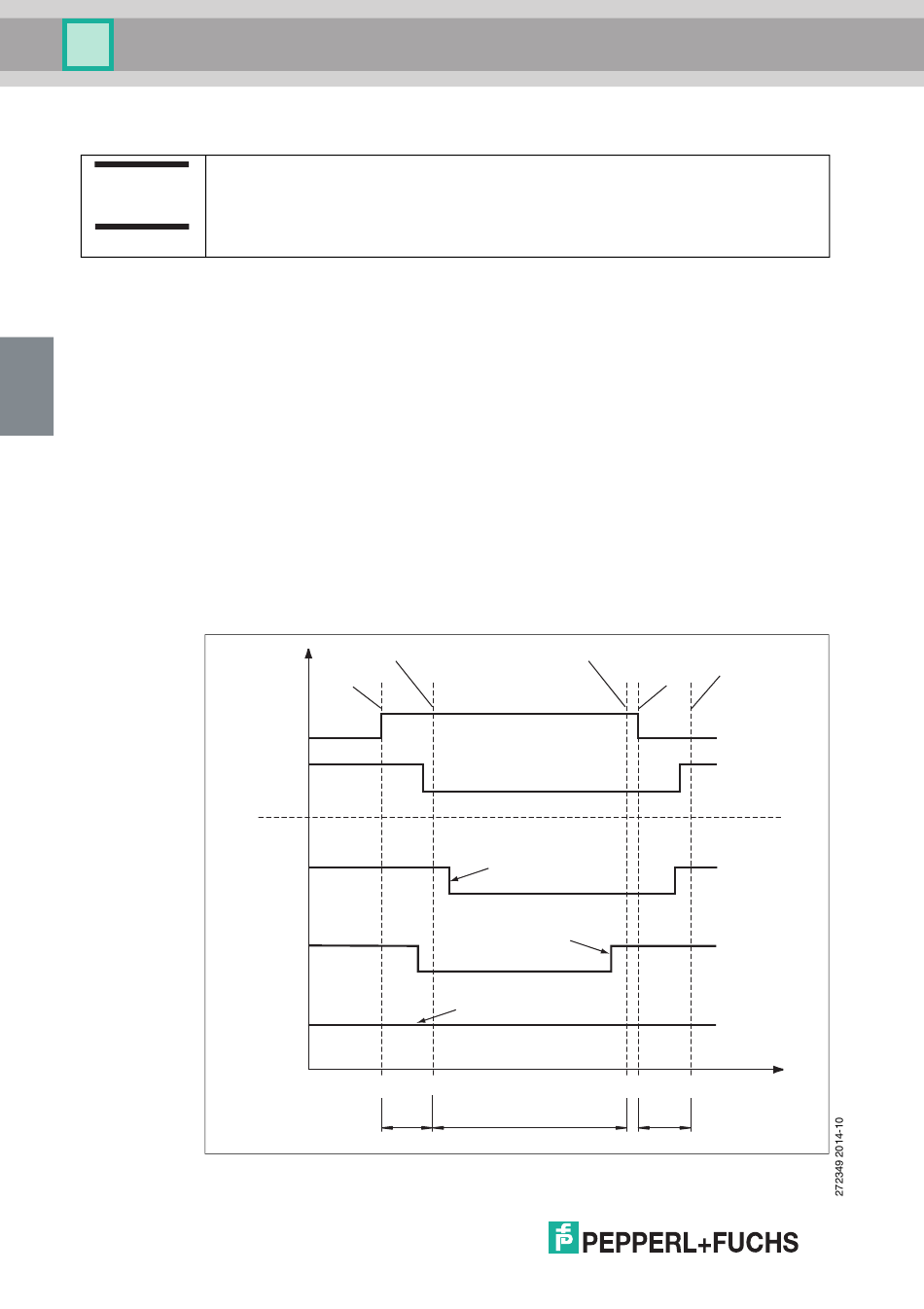

Abbildung 5.4 Pulsdiagramm des zeitlichen Ablaufes
Die Türsteuerung setzt die Testaufforderung
Nach der Ansprechzeit von max. 70 ms muss der Sensor auf
Detektion gehen
Nach 200 ms muss sich der Sensor noch im Zustand
Detektion befinden. Danach kann die Testaufforderung von
der Türsteuerung zurückgenommen werden.
immer noch Detektion
schlechte Testantwort
Fehler
Fehler
Fehler
t 1
70 ms
200 ms
Test
abgeschlossen
Test aus
t 2
t
70 ms
