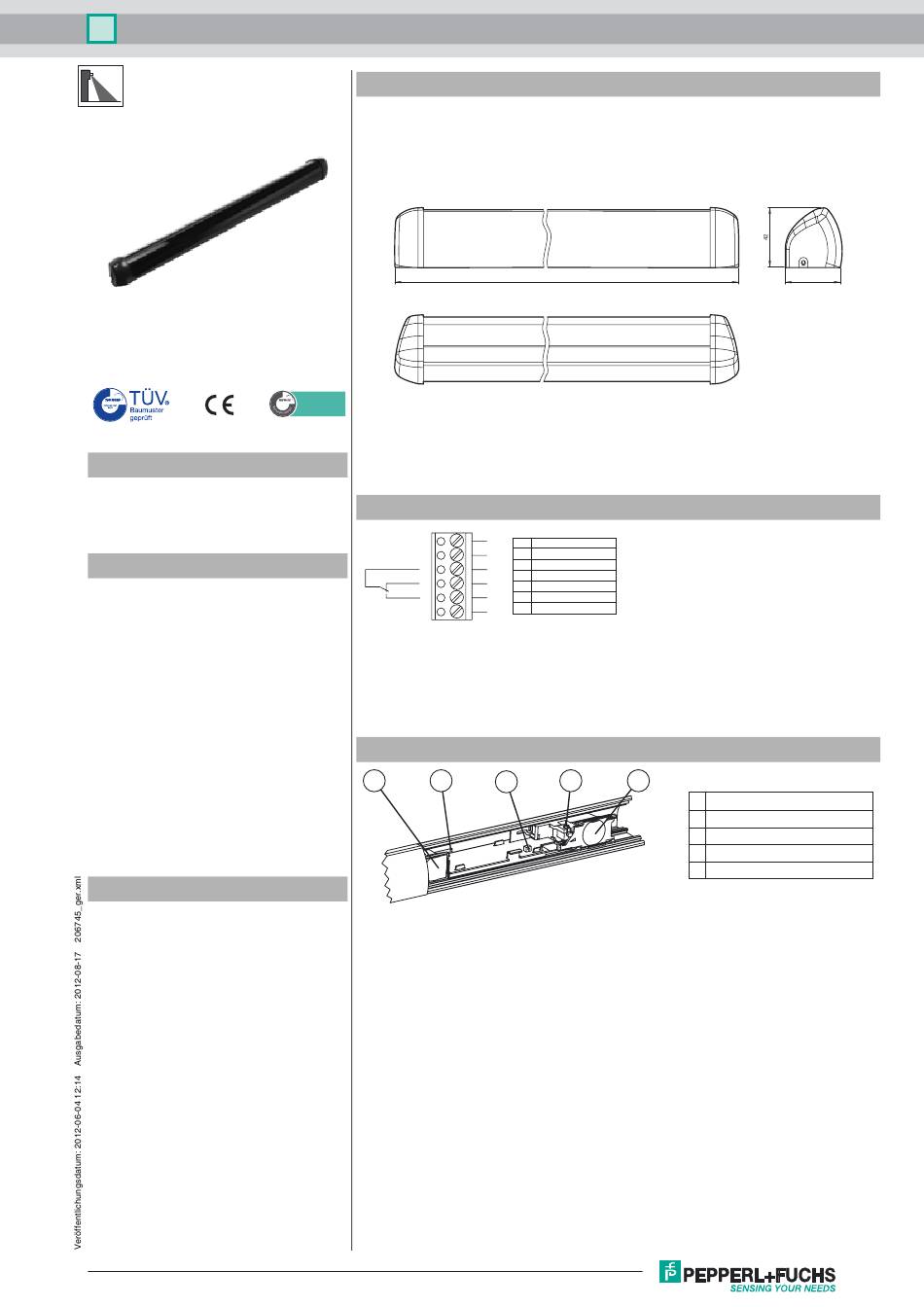

Tastender Lichtvorhang nach DIN18650/EN16005
Bestellbezeichnung
TopScan-S-M2S/L900
Aktiv-Infrarot-Lichttaster
Profillänge 900 mm
Merkmale
• Mitfahrender Anwesenheitssensor für
Drehflügeltüren
• Konfigurierbar für unterschiedliche
Türflügelbreiten
• Kategorie 2, geprüft und zertifiziert
nach DIN18650
• Modularer Aufbau mit Master- und
Slave-Modulen
• Sichere Funktion auch auf schwieri-
gen Böden
• Jeder Strahl indivuell einstellbar
• Einfache Senderverstellung für Band-
seite/Bandgegenseite
• Version dreistrahlig
Produktinformation
Beim TopScan-S handelt es sich um einen
Anwesenheitssensor für automatische Dreh-
flügeltüren, der nach dem Aktiv-Infrarot-Ver-
fahren mit Hintergrundauswertung arbeitet
und neben statischem Betrieb die Möglichkeit
der mitfahrenden Installation bietet. Durch
den modularen Aufbau aus Master- und
Slave-Modulen sind die Systeme für unter-
schiedliche Türflügelbreiten bis 1400 mm
konfigurierbar. Bis zu 7 individuell einstell-
bare Strahlen sind in einem Gerät möglich.
Damit ist eine Prüfkörpererkennung über die
komplette Türbreite gewährleistet. Die Sen-
soren sind gemäß der aktuellen DIN 18650-
Norm zertifiziert und erfüllen in Verbindung
mit einer entsprechend sicheren Steuerung
alle Anforderungen einer testbaren 'Berüh-
rungslos
wirkenden
Schutzeinrichtung'
(BWS) der Kategorie 2.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten
Pepperl+Fuchs Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Abmessungen
Zertifiziert nach
DIN 18650
TÜV NORD CERT
GmbH
In accordance with
Elektrischer Anschluss
1
2
3
4
5
6
Erklärung:
Relais:
- Relais ist inaktiv bei Detektion
- Relais ist aktiv beim freiem Detektionsfeld
Testeingang:
- Testeingang ist inaktiv bei:
- Testeingang ist aktiv bei:
Anzeigen/Bedienelemente
1
2
Germany: +49 621 776-1111
fa-info@de.pepperl-fuchs.com
L
-
Pin Belegung
+
1
GND (0V)
2
UB +24 V DC ± 20 %
3
Relais Mittenkontakt
4
Relais Öffner
5
Relais Schließer
6
Testeingang
TE
U_low = -3 V ... +5 V DC
U_low = +11 V ... +30 V DC
4
5
3
Copyright Pepperl+Fuchs
Singapore: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
TopScan-S-M2S/L900
37
1 Sender
2 Umschalter Einsteller links/rechts
3 Funktionsanzeige
4 Tastweiteneinsteller
5 Empfänger
