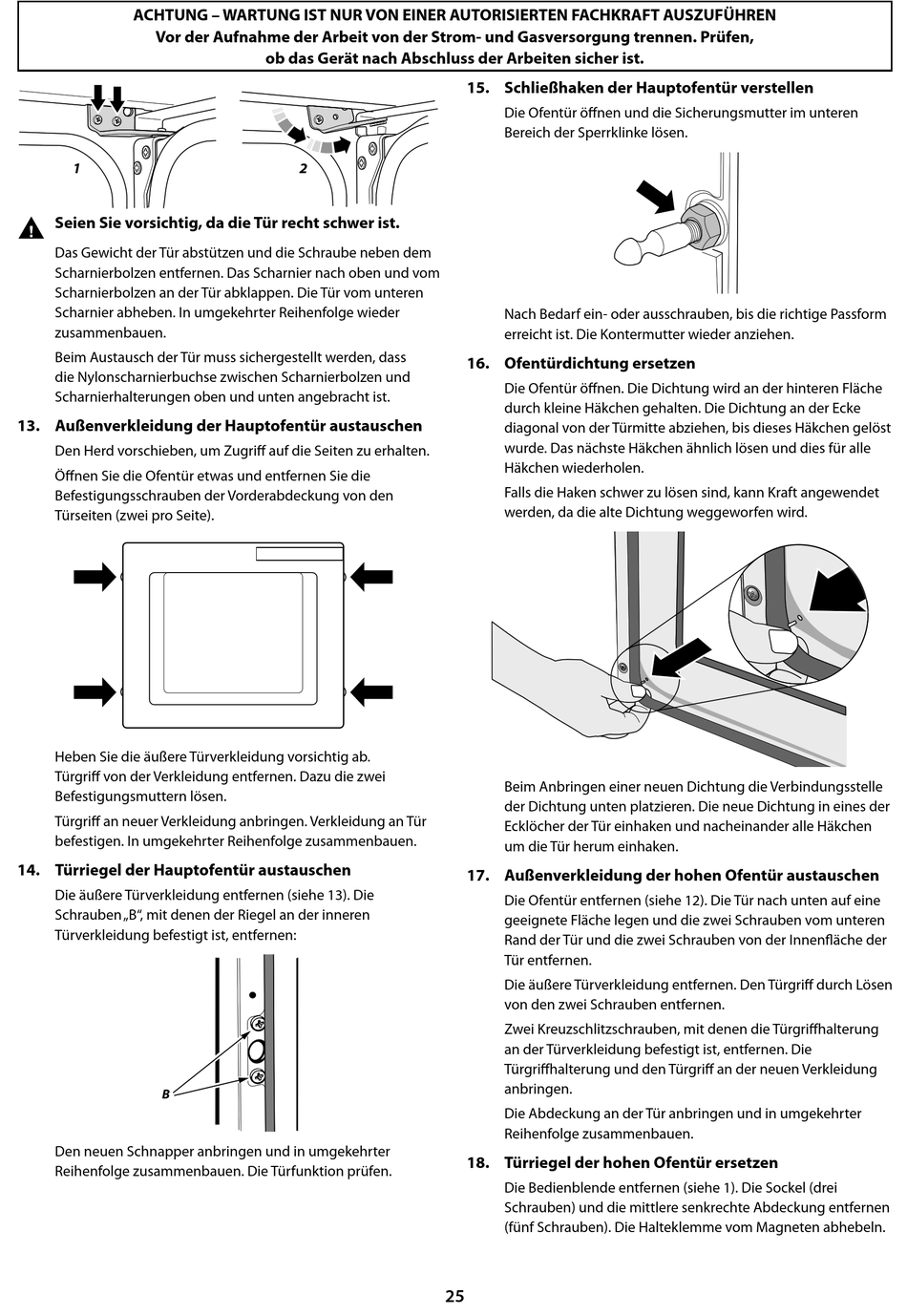

Falcon Professional + 90 Gebrauchsanleitung Seite 56

ACHTUNG – WARTUNG IST NUR VON EINER AUTORISIERTEN FACHKRAFT AUSZUFÜHREN
Vor der Aufnahme der Arbeit von der Strom- und Gasversorgung trennen. Prüfen,
�
ArtNo.320-0001 Door hinges
Seien Sie vorsichtig, da die Tür recht schwer ist.

Das Gewicht der Tür abstützen und die Schraube neben dem
Scharnierbolzen entfernen. Das Scharnier nach oben und vom
Scharnierbolzen an der Tür abklappen. Die Tür vom unteren
Scharnier abheben. In umgekehrter Reihenfolge wieder
zusammenbauen.
Beim Austausch der Tür muss sichergestellt werden, dass
die Nylonscharnierbuchse zwischen Scharnierbolzen und
Scharnierhalterungen oben und unten angebracht ist.
13. Außenverkleidung der Hauptofentür austauschen
Den Herd vorschieben, um Zugriff auf die Seiten zu erhalten.
Öffnen Sie die Ofentür etwas und entfernen Sie die
Befestigungsschrauben der Vorderabdeckung von den
Türseiten (zwei pro Seite).
ArtNo.320-0002a Proplus oven door side screws
Heben Sie die äußere Türverkleidung vorsichtig ab.
Türgriff von der Verkleidung entfernen. Dazu die zwei
Befestigungsmuttern lösen.
Türgriff an neuer Verkleidung anbringen. Verkleidung an Tür
befestigen. In umgekehrter Reihenfolge zusammenbauen.
14. Türriegel der Hauptofentür austauschen
Die äußere Türverkleidung entfernen (siehe 13). Die
Schrauben „B", mit denen der Riegel an der inneren
Türverkleidung befestigt ist, entfernen:
�
ArtNo.320-0003 Oven door latch
Den neuen Schnapper anbringen und in umgekehrter
Reihenfolge zusammenbauen. Die Türfunktion prüfen.
ob das Gerät nach Abschluss der Arbeiten sicher ist.
�
15. Schließhaken der Hauptofentür verstellen
Die Ofentür öffnen und die Sicherungsmutter im unteren
Bereich der Sperrklinke lösen.
ArtNo.320-0004 Oven door keep
Nach Bedarf ein- oder ausschrauben, bis die richtige Passform
erreicht ist. Die Kontermutter wieder anziehen.
16. Ofentürdichtung ersetzen
Die Ofentür öffnen. Die Dichtung wird an der hinteren Fläche
durch kleine Häkchen gehalten. Die Dichtung an der Ecke
diagonal von der Türmitte abziehen, bis dieses Häkchen gelöst
wurde. Das nächste Häkchen ähnlich lösen und dies für alle
Häkchen wiederholen.
Falls die Haken schwer zu lösen sind, kann Kraft angewendet
werden, da die alte Dichtung weggeworfen wird.
ArtNo.320-0005 Oven door rubber seal
Beim Anbringen einer neuen Dichtung die Verbindungsstelle
der Dichtung unten platzieren. Die neue Dichtung in eines der
Ecklöcher der Tür einhaken und nacheinander alle Häkchen
um die Tür herum einhaken.
17. Außenverkleidung der hohen Ofentür austauschen
Die Ofentür entfernen (siehe 12). Die Tür nach unten auf eine
geeignete Fläche legen und die zwei Schrauben vom unteren
Rand der Tür und die zwei Schrauben von der Innenfläche der
Tür entfernen.
Die äußere Türverkleidung entfernen. Den Türgriff durch Lösen
von den zwei Schrauben entfernen.
Zwei Kreuzschlitzschrauben, mit denen die Türgriffhalterung
an der Türverkleidung befestigt ist, entfernen. Die
Türgriffhalterung und den Türgriff an der neuen Verkleidung
anbringen.
Die Abdeckung an der Tür anbringen und in umgekehrter
Reihenfolge zusammenbauen.
18. Türriegel der hohen Ofentür ersetzen
Die Bedienblende entfernen (siehe 1). Die Sockel (drei
Schrauben) und die mittlere senkrechte Abdeckung entfernen
(fünf Schrauben). Die Halteklemme vom Magneten abhebeln.
25
