Sie benötigen ebenfalls die folgenden Werkzeuge:
1. Elektrobohrer
2. Mauerbohrer (nur benötigt, wenn der Herd auf einem
Stein- oder Betonfußboden aufgestellt wird)
3. Dübel (nur benötigt, wenn der Herd auf einem Stein-
oder Betonfußboden aufgestellt wird)
4. Stahlbandmaß
5. Kreuzschlitzschraubendreher
6. Flachschraubendreher
7. Wasserwaage
8. Bleistift
9. Verstellbarer Schraubenschlüssel
10. Schrauben zur Befestigung des Stützwinkels

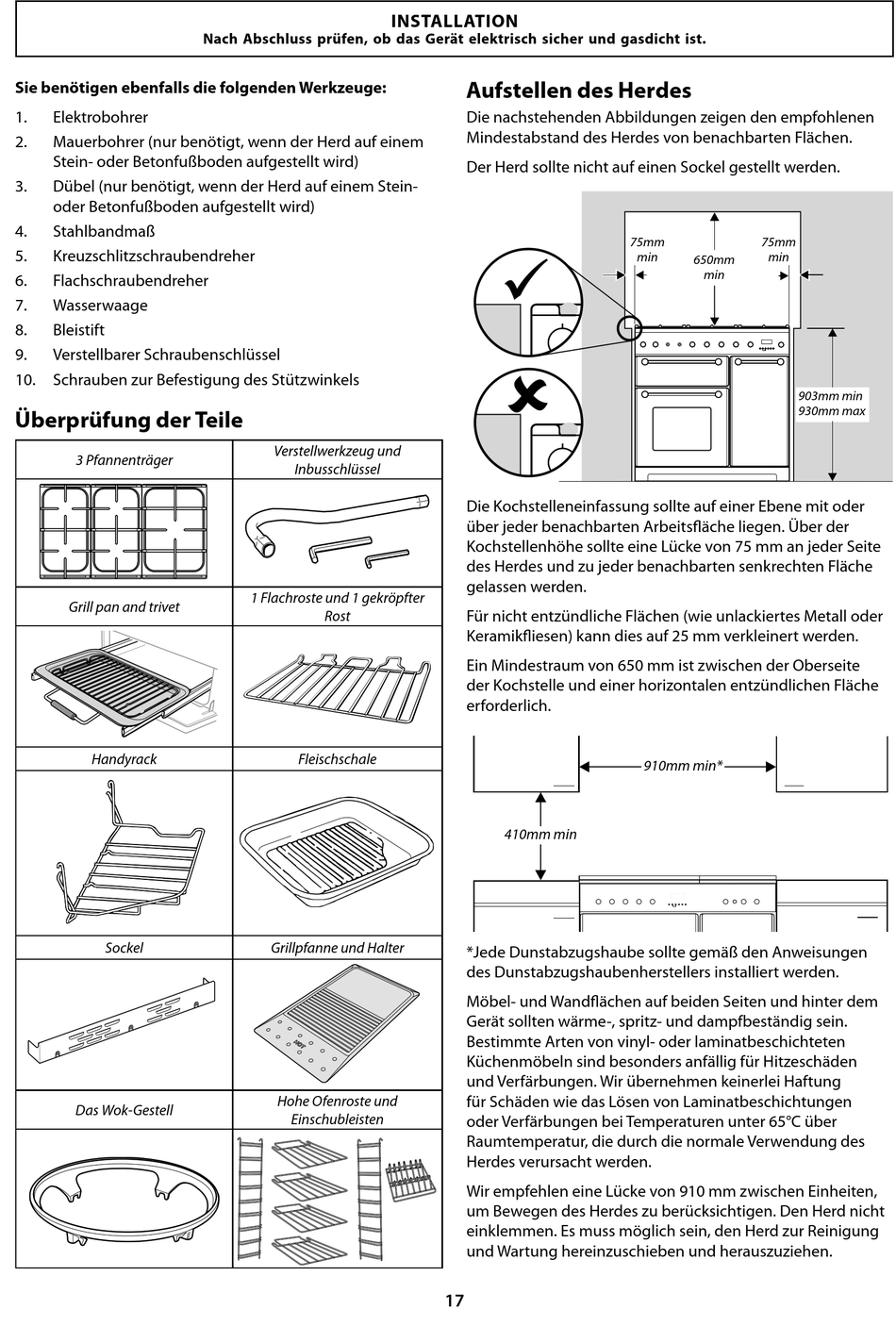

Überprüfung der Teile
3 Pfannenträger
ArtNo.000-0001 90 Pan supports
Grill pan and trivet
ArtNo.000-0003 Slide out grill pan
Handyrack
ArtNo.324-0003 Handyrack
Sockel
ArtNo.350-0005 - 90 plinth
Das Wok-Gestell
ArtNo.000-0009 Wok ring, cast
Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.
Verstellwerkzeug und
Inbusschlüssel
ArtNo.000-0002 Classic tools
1 Flachroste und 1 gekröpfter
Rost
ArtNo.324-0002 Oven shelf
Fleischschale
ArtNo.324-0004 Roasting tin
Grillpfanne und Halter
ArtNo.000-0008 Griddle
Hohe Ofenroste und
Einschubleisten
ArtNo.000-0010 Tall oven shelves
INSTALLATION

Aufstellen des Herdes

Die nachstehenden Abbildungen zeigen den empfohlenen
Mindestabstand des Herdes von benachbarten Flächen.
Der Herd sollte nicht auf einen Sockel gestellt werden.
Die Kochstelleneinfassung sollte auf einer Ebene mit oder
über jeder benachbarten Arbeitsfläche liegen. Über der
Kochstellenhöhe sollte eine Lücke von 75 mm an jeder Seite
des Herdes und zu jeder benachbarten senkrechten Fläche
gelassen werden.
Für nicht entzündliche Flächen (wie unlackiertes Metall oder
Keramikfliesen) kann dies auf 25 mm verkleinert werden.
Ein Mindestraum von 650 mm ist zwischen der Oberseite
der Kochstelle und einer horizontalen entzündlichen Fläche
erforderlich.
���������
*Jede Dunstabzugshaube sollte gemäß den Anweisungen
des Dunstabzugshaubenherstellers installiert werden.
Möbel- und Wandflächen auf beiden Seiten und hinter dem
Gerät sollten wärme-, spritz- und dampfbeständig sein.
Bestimmte Arten von vinyl- oder laminatbeschichteten
Küchenmöbeln sind besonders anfällig für Hitzeschäden
und Verfärbungen. Wir übernehmen keinerlei Haftung
für Schäden wie das Lösen von Laminatbeschichtungen
oder Verfärbungen bei Temperaturen unter 65°C über
Raumtemperatur, die durch die normale Verwendung des
Herdes verursacht werden.
Wir empfehlen eine Lücke von 910 mm zwischen Einheiten,
um Bewegen des Herdes zu berücksichtigen. Den Herd nicht
einklemmen. Es muss möglich sein, den Herd zur Reinigung
und Wartung hereinzuschieben und herauszuziehen.
17
ArtNo.090-0029 - 90 Kitchener DF cooker min spacing
���� ����
��� ���
�����
���
����������
ArtNo.090-0012 Min positions above cooker
���������
���������
