Material einlegen

4.5

Transferfolie einlegen

Hinweis!

 Bei direktem Thermodruck keine Transferfolie einlegen!

Achtung!

Verunreinigungsgefahr.

 Beim Einlegen der Transferfolie darauf achten, dass die beschichtete Seite zu den Etiketten zeigt.

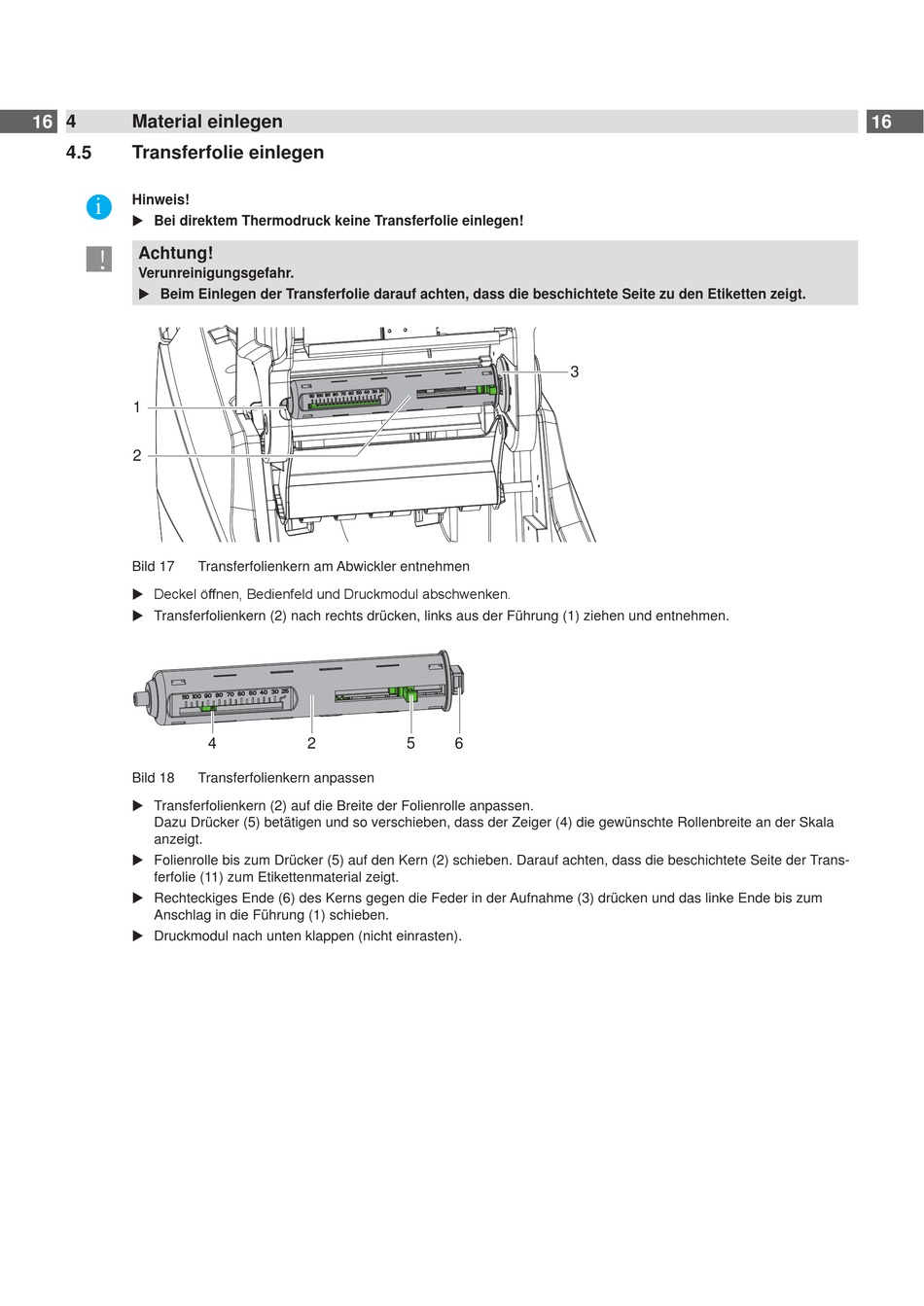

Bild 17

Transferfolienkern am Abwickler entnehmen

 Deckel öffnen, Bedienfeld und Druckmodul abschwenken.

 Transferfolienkern (2) nach rechts drücken, links aus der Führung (1) ziehen und entnehmen.

Bild 18

Transferfolienkern anpassen

 Transferfolienkern (2) auf die Breite der Folienrolle anpassen.

Dazu Drücker (5) betätigen und so verschieben, dass der Zeiger (4) die gewünschte Rollenbreite an der Skala

anzeigt.

 Folienrolle bis zum Drücker (5) auf den Kern (2) schieben. Darauf achten, dass die beschichtete Seite der Trans-

ferfolie (11) zum Etikettenmaterial zeigt.

 Rechteckiges Ende (6) des Kerns gegen die Feder in der Aufnahme (3) drücken und das linke Ende bis zum

Anschlag in die Führung (1) schieben.

 Druckmodul nach unten klappen (nicht einrasten).
