4 Material einlegen
4.4 Etikettensensor auswählen und positionieren
4.4.1

Durchlichtsensoren

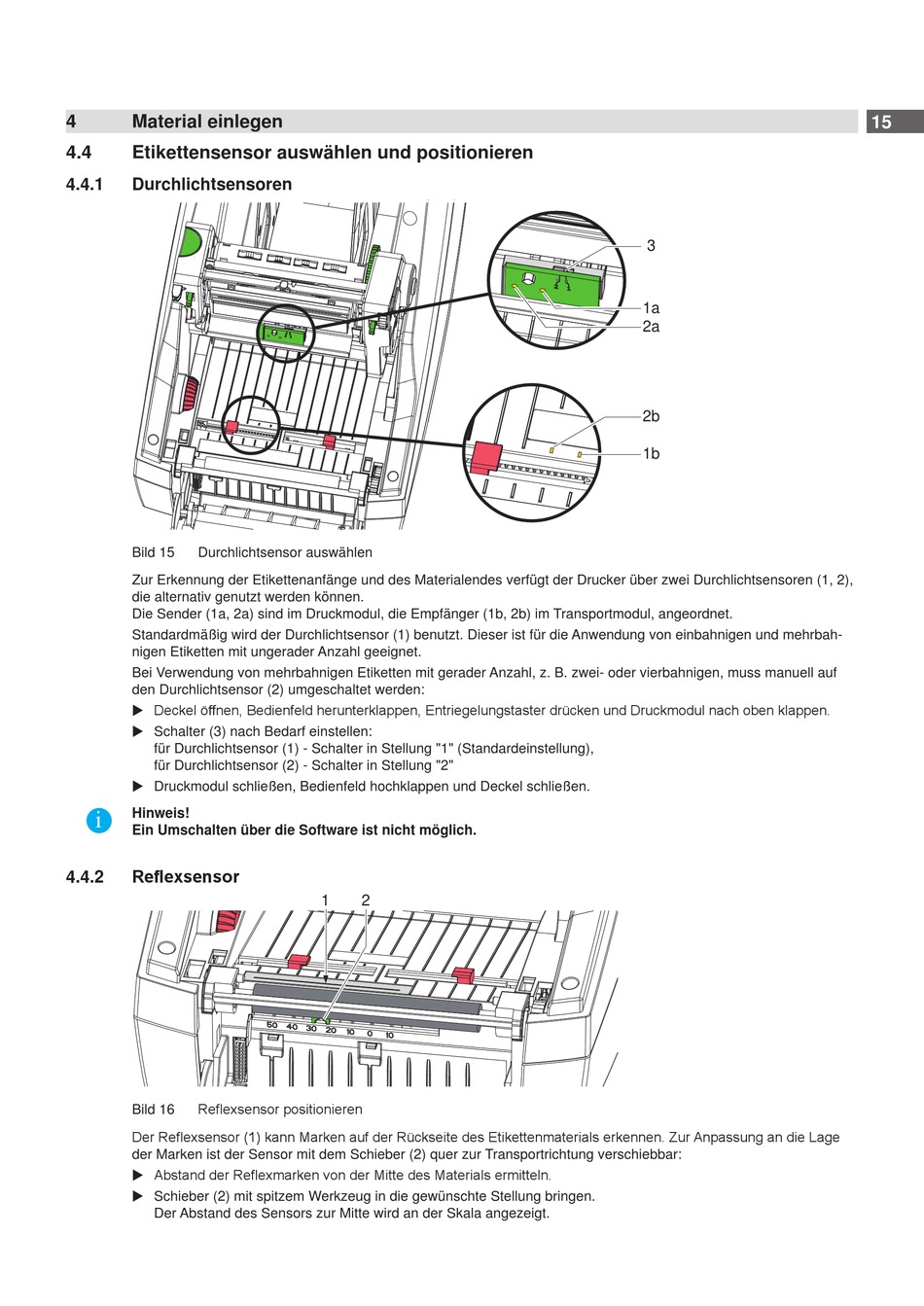

Bild 15 Durchlichtsensor auswählen
Zur Erkennung der Etikettenanfänge und des Materialendes verfügt der Drucker über zwei Durchlichtsensoren (1, 2),
die alternativ genutzt werden können.
Die Sender (1a, 2a) sind im Druckmodul, die Empfänger (1b, 2b) im Transportmodul, angeordnet.
Standardmäßig wird der Durchlichtsensor (1) benutzt. Dieser ist für die Anwendung von einbahnigen und mehrbah-
nigen Etiketten mit ungerader Anzahl geeignet.
Bei Verwendung von mehrbahnigen Etiketten mit gerader Anzahl, z. B. zwei- oder vierbahnigen, muss manuell auf
den Durchlichtsensor (2) umgeschaltet werden:
 Deckel öffnen, Bedienfeld herunterklappen, Entriegelungstaster drücken und Druckmodul nach oben klappen.
 Schalter (3) nach Bedarf einstellen:
für Durchlichtsensor (1) - Schalter in Stellung "1" (Standardeinstellung),
für Durchlichtsensor (2) - Schalter in Stellung "2"
 Druckmodul schließen, Bedienfeld hochklappen und Deckel schließen.
i
Hinweis!
Ein Umschalten über die Software ist nicht möglich.

Reflexsensor

4.4.2
Reflexsensor positionieren
Bild 16
Der Reflexsensor (1) kann Marken auf der Rückseite des Etikettenmaterials erkennen. Zur Anpassung an die Lage
der Marken ist der Sensor mit dem Schieber (2) quer zur Transportrichtung verschiebbar:
 Abstand der Reflexmarken von der Mitte des Materials ermitteln.
 Schieber (2) mit spitzem Werkzeug in die gewünschte Stellung bringen.
Der Abstand des Sensors zur Mitte wird an der Skala angezeigt.
