8 Etiketten / Endlosmaterial

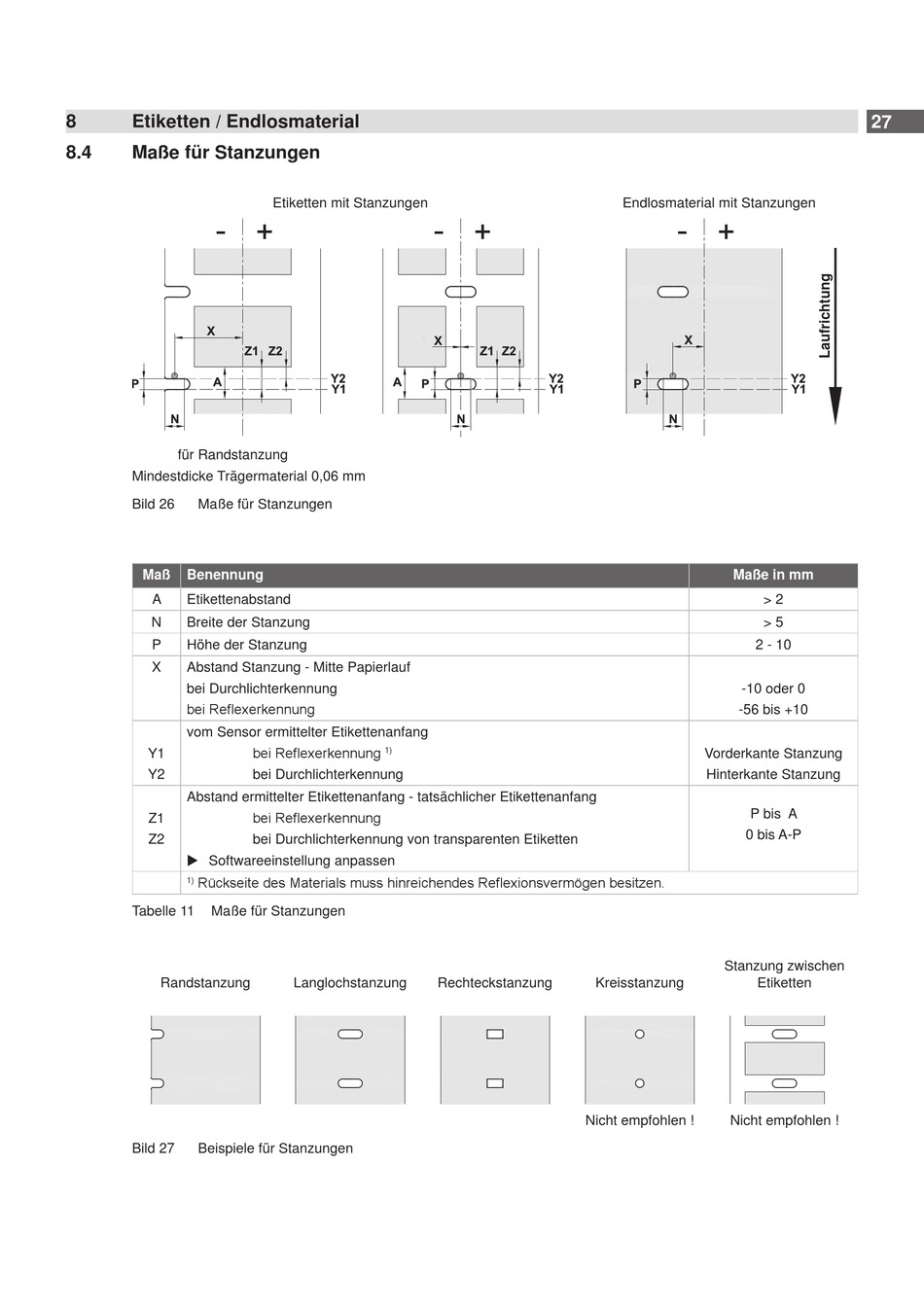

8.4 Maße für Stanzungen
für Randstanzung
Mindestdicke Trägermaterial 0,06 mm
Bild 26 Maße für Stanzungen
Maß Benennung
A Etikettenabstand
N Breite der Stanzung
P Höhe der Stanzung
X Abstand Stanzung - Mitte Papierlauf
bei Durchlichterkennung
bei Reflexerkennung
vom Sensor ermittelter Etikettenanfang
Y1
Y2
Abstand ermittelter Etikettenanfang - tatsächlicher Etikettenanfang
Z1
Z2
 Softwareeinstellung anpassen
Rückseite des Materials muss hinreichendes Reflexionsvermögen besitzen.
1)
Tabelle 11 Maße für Stanzungen
Randstanzung
Bild 27 Beispiele für Stanzungen
Etiketten mit Stanzungen
bei Reflexerkennung
1)
bei Durchlichterkennung
bei Reflexerkennung
bei Durchlichterkennung von transparenten Etiketten
Langlochstanzung Rechteckstanzung Kreisstanzung
Nicht empfohlen !
Endlosmaterial mit Stanzungen
Maße in mm
> 2
> 5
2 - 10
-10 oder 0
-56 bis +10
Vorderkante Stanzung
Hinterkante Stanzung
P bis A
0 bis A-P
Stanzung zwischen
Etiketten
Nicht empfohlen !
