Messer Reinigen - Cab Mach 4S Betriebsanleitung

6 Reinigen
20
6.5

Messer reinigen

i
Hinweis!
Wenn direkt durch das Etikettenmaterial geschnitten wird, lagern sich an den Messern Kleberreste ab. Beim
Schneidemodus mit Rücktransport, gelangen Kleberpartikel ebenso an die Druckwalze.
 In kürzeren Abständen Druckwalze und Messer reinigen.

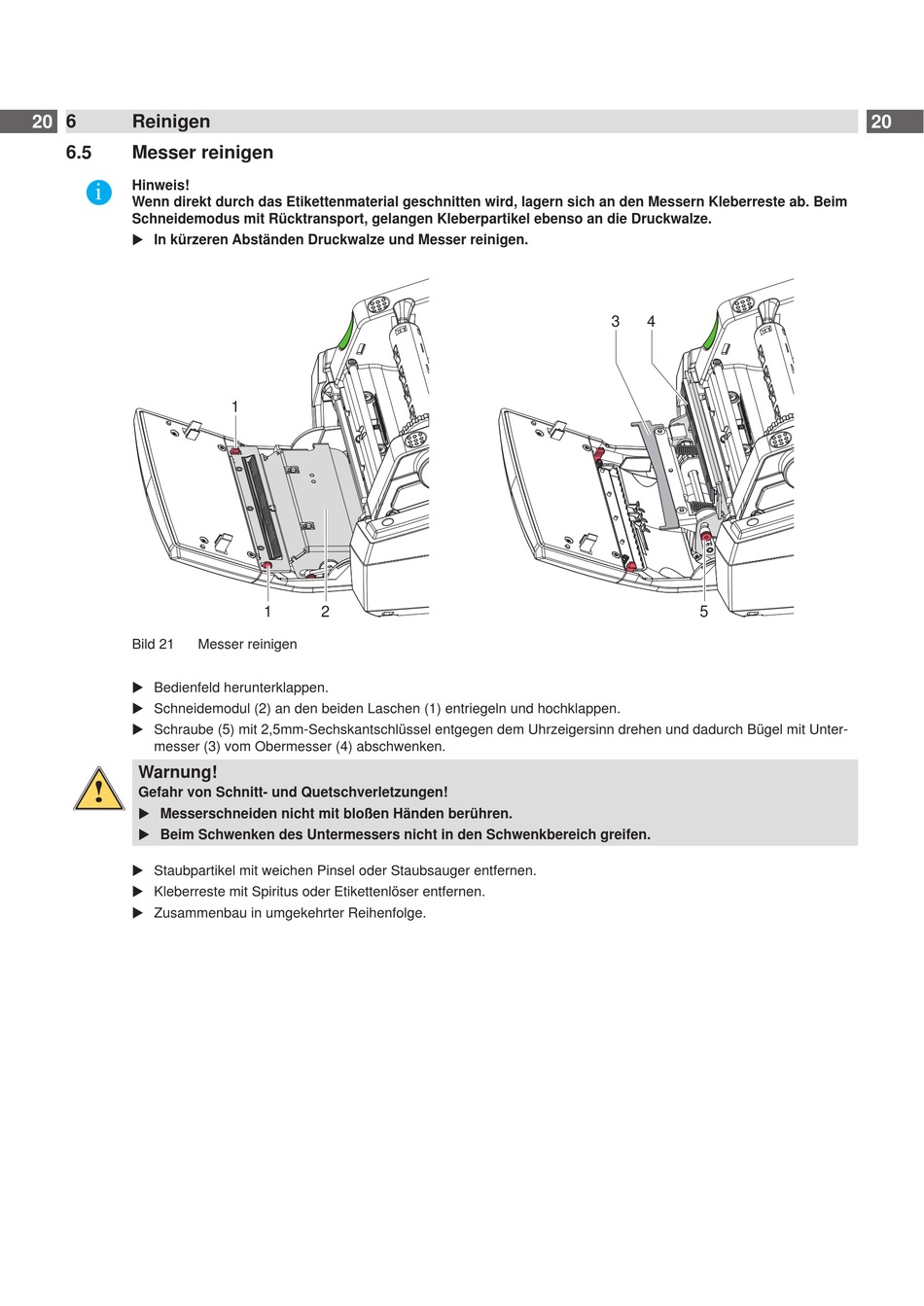

Bild 21 Messer reinigen
 Bedienfeld herunterklappen.
 Schneidemodul (2) an den beiden Laschen (1) entriegeln und hochklappen.
 Schraube (5) mit 2,5mm-Sechskantschlüssel entgegen dem Uhrzeigersinn drehen und dadurch Bügel mit Unter-
messer (3) vom Obermesser (4) abschwenken.
Warnung!
!
Gefahr von Schnitt- und Quetschverletzungen!
 Messerschneiden nicht mit bloßen Händen berühren.
 Beim Schwenken des Untermessers nicht in den Schwenkbereich greifen.
 Staubpartikel mit weichen Pinsel oder Staubsauger entfernen.
 Kleberreste mit Spiritus oder Etikettenlöser entfernen.
 Zusammenbau in umgekehrter Reihenfolge.
1
1 2
3 4
5
