Anhang A

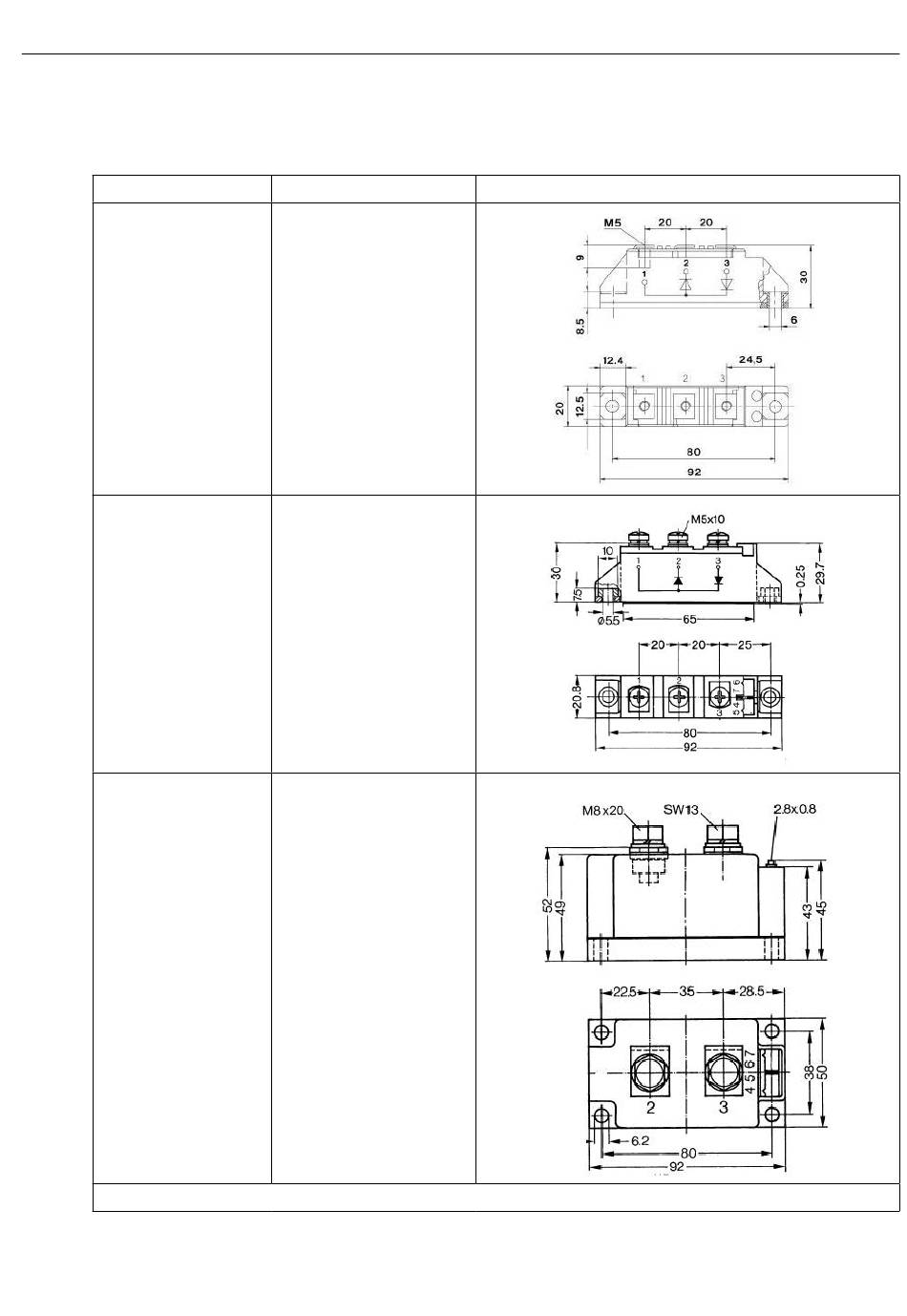

A.3.2 Abmessungen der Entkoppeldioden
Materialnummer
0090147-3500
0090147-4101
0090147-6009
Abbildung 20:
D - 54
Anschluss
1 (Anode)
2 (Kathode)
oder
3 (Anode)
1 (Kathode)
1 (Anode)
2 (Kathode)
oder
3 (Anode)
1 (Kathode)
3 (Anode)
2 (Kathode)
Abmessungen der Entkoppeldioden
Abmessungen
