WM 90 Reparatur

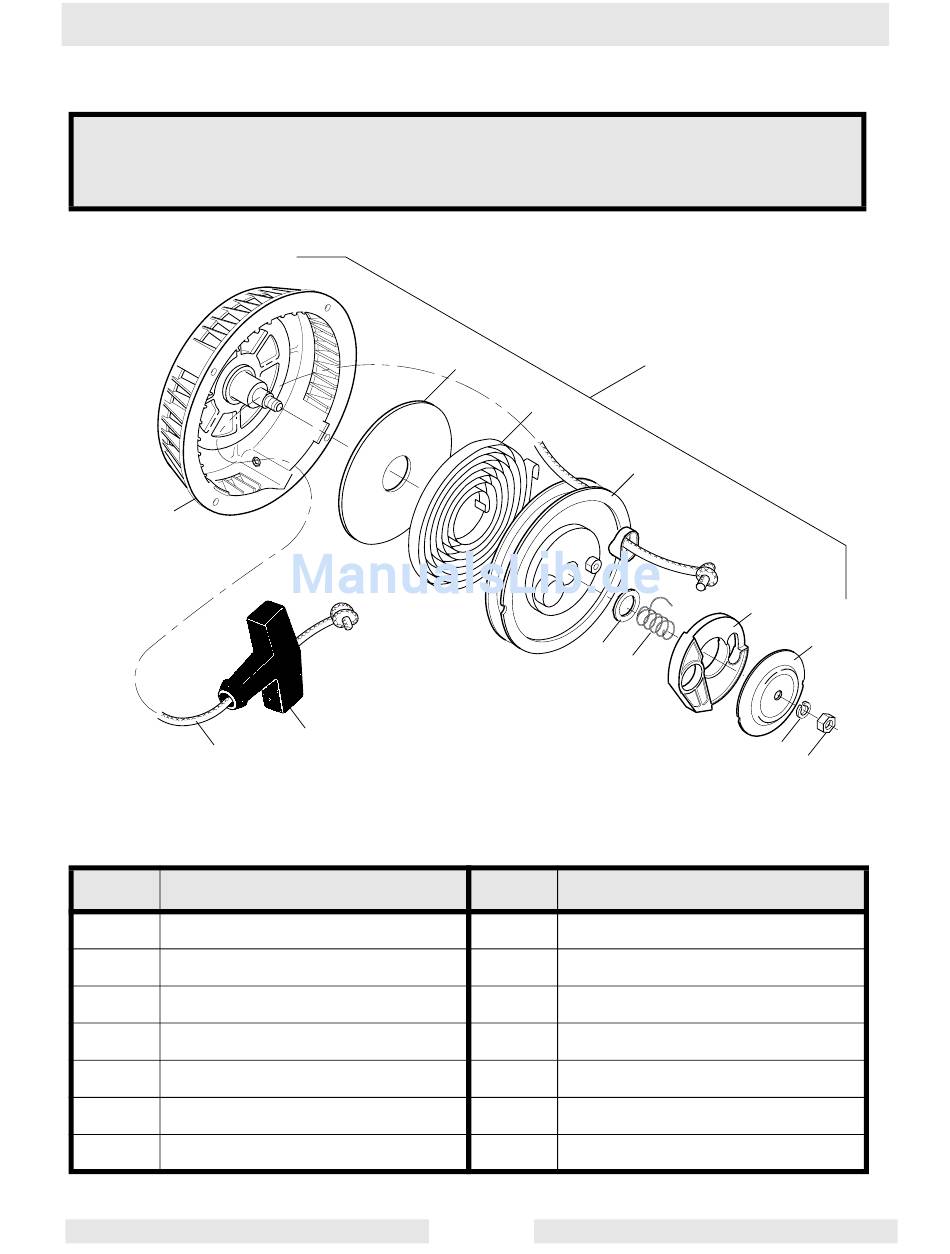

9.3 Starteraggregat – Explosionszeichnung
Für Maschinen mit den Artikelnummern 0009386 Version 112 und
höher; 0009340 Version 112 und höher; 0620051 Version 108 und
höher
13
2
Ref Beschreibung
1 Starter kpl.
2 Seil
3 Handgriff
4 Schleißplatte
5 Ausdrückbolzenfeder
6 Starterscheibe
7 Scheibe
wc_tx000627de.fm
3
S. Zeichnung: wc_gr002880
4
5
7
8
Ref Beschreibung
8 Feder
9 Klinkenrad
10 Deckel
11 Federring
12 Sicherungsmutter
13 Startergehäuse
- --
83
Reversierstarter
1
6
9
10
11
12
wc_gr002880
