WM 90 Reparatur
7.8

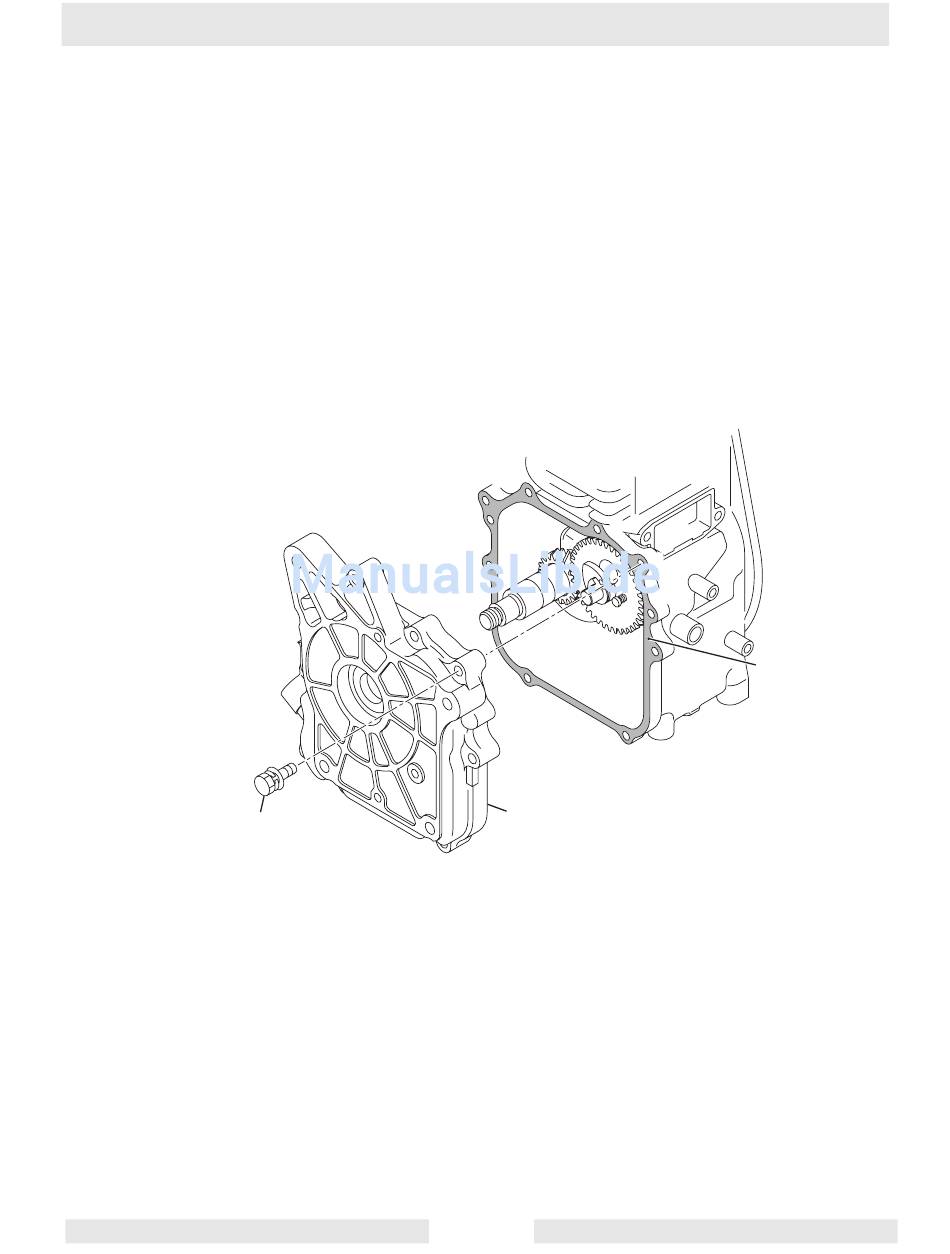

Installieren der Hauptlagerabdeckung

S. Zeichnung: wc_gr001907
7.8.1
7.8.2
7.8.3
wc_tx000389de.fm
Die Öldichtung und die Lagerflächen mit Motoröl schmieren.
Die übereinstimmenden Flächen der Hauptlagerabdeckung (a) und
des Kurbelgehäuses (b) mit Loctite
Entsprechung bestreichen.
Die neun M6 x 30 Bolzen und Unterlegscheiben (a) zur Befestigung
der Hauptlagerabdeckung am Kurbelgehäuse verwenden. Die Bolzen
in dem auf der Abbildung gezeigten Muster festziehen. Die Bolzen auf
9,8–11,8 Nm festziehen.
c
Wiederzusammenbauverfahren
®
515 Gasket Eliminator oder einer
4
3
5
2
1
9
8
a
55
6
7
b
wc_gr001907
