WM 90 Betriebstherorie

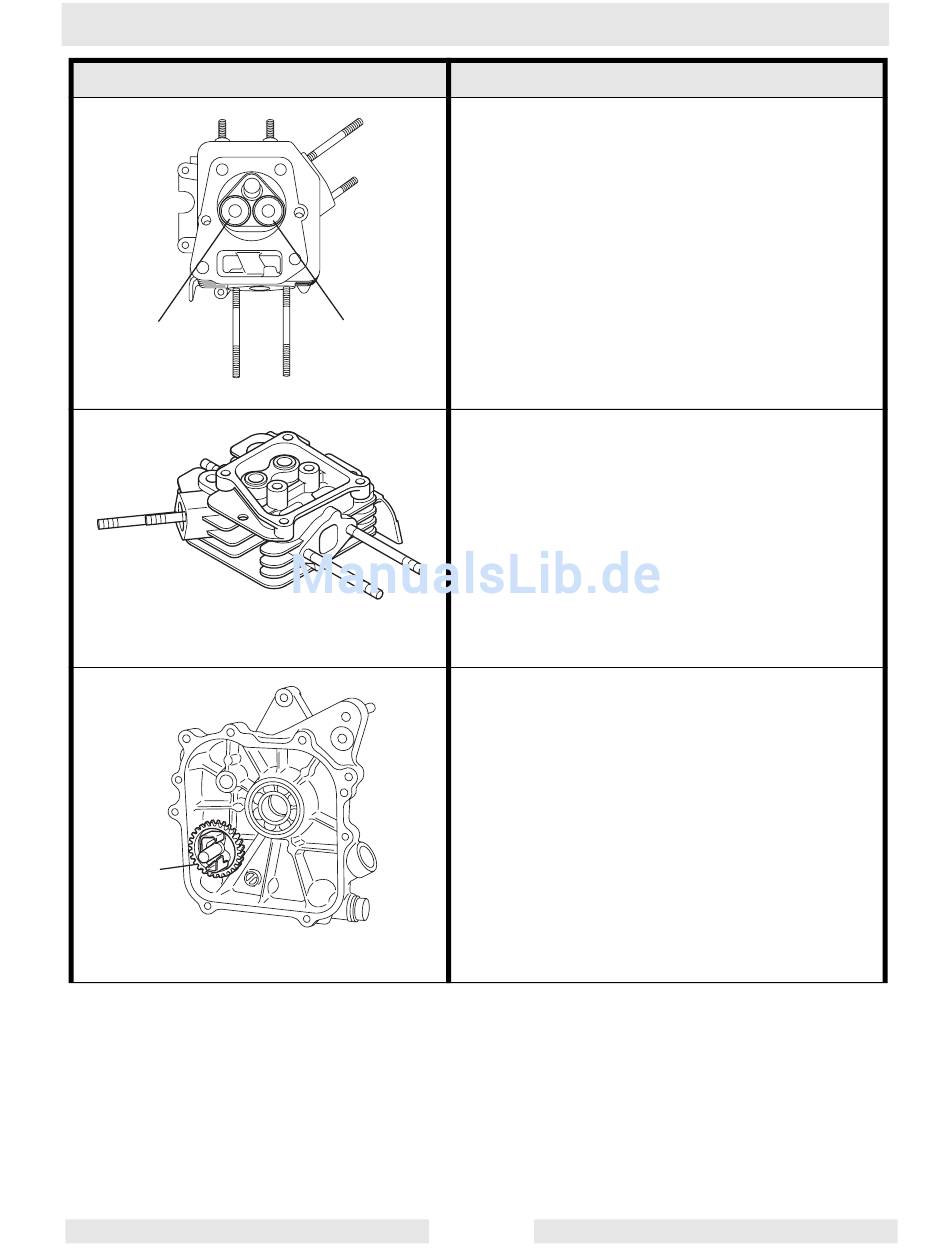

Komponentenillustration Komponentenbeschreibung
Das Einlassventil befindet sich auf der
Schwungradseite des Zylinderkopfs.
Hartmetallventilsitze sind in den Zylinderkopf
geformt und „Satellite" ist an die
Auslassventilsitzfläche geschmolzen. Die
IN EX
Ablenkbleche des Zylinders leiten Kühlluft an
den Auslassventilbereich zwecks optimaler
Kühlung.
Referenz: Einlass (a); Auslass (b).
a b
wc_gr001876
Der Zylinderkopf besteht aus Aluminiumguss,
wobei eine keilförmige Verbrennungskammer
für hohe Verbrenneffizienz verwendet wird.
wc_gr001877
Bei dem Regler handelt es sich um ein
Zentrifugal-Fliegengewicht, der selbst bei
Lastvariationen konstanten Betrieb bei den
gewählten Geschwindigkeiten sicherstellt. Das
Reglergetriebe (a) samt Reglergewichten ist
an der Hauptlagerabdeckung montiert.
a
wc_gr001878
