WM 90 Reparatur
6.5
Ausbau
Geschwindigkeitssteuerhe

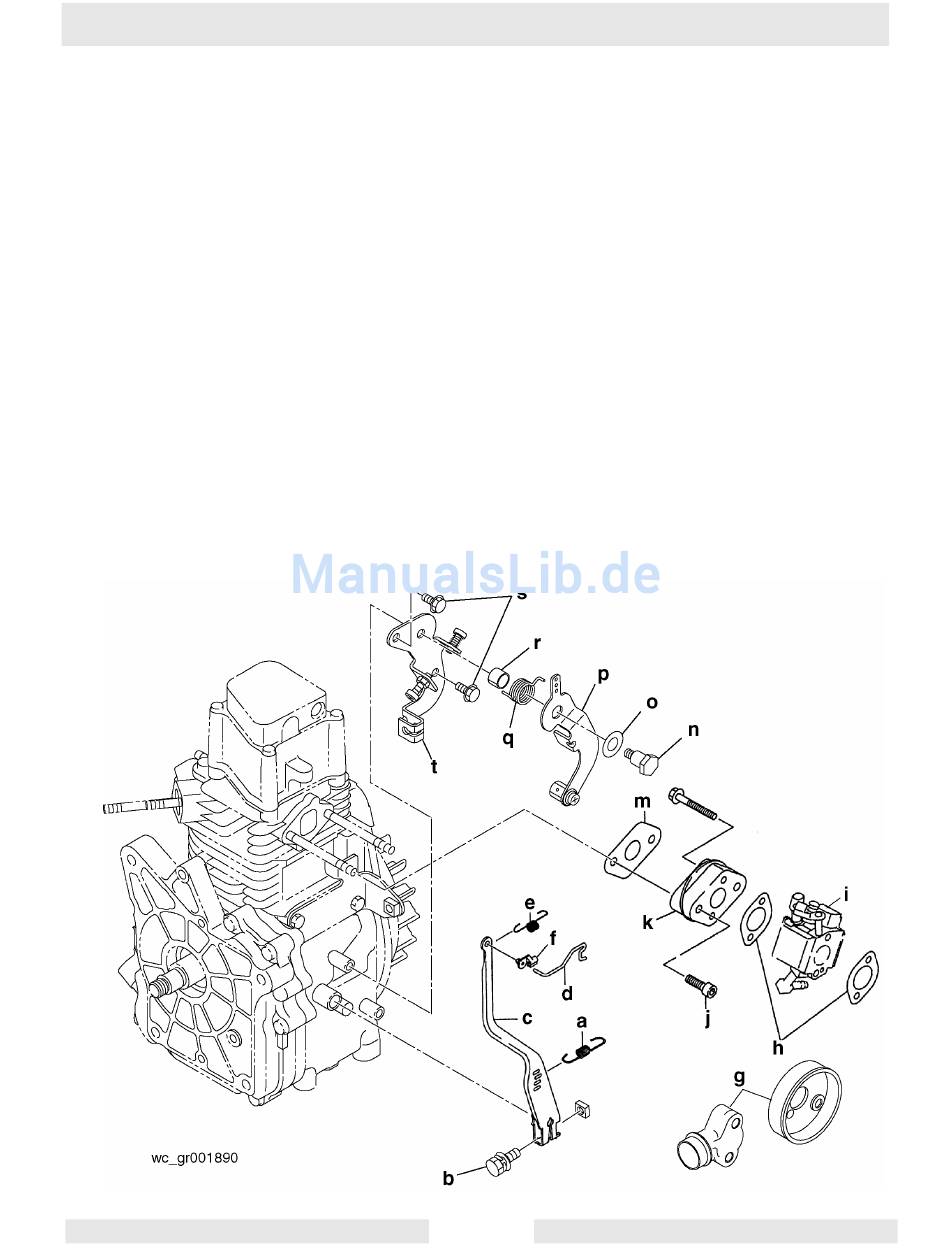

S. Zeichnung: wc_gr001890
6.5.1
6.5.2
6.5.3
6.5.4
6.5.5
6.5.6
6.5.7
6.5.8
wc_tx000389de.fm
des
Das Loch, in dem die Reglerfeder (a) befestigt ist, markieren und die
Feder herausnehmen.
Den M6 Bolzen (b) lockern und den Reglerhebel (c) entfernen.
Die Reglerstange (d) und die Stangenfeder (e), und ggf. die Muffe (f)
entfernen.
Vergaserflansch (g), Dichtungen (h) und den Vergaser (i) entfernen.
Die Bolzen (j), mit denen der Isolator (k) befestigt ist, entfernen und
Isolator und Dichtung (m) entnehmen.
Den M6 Kippbolzen (n) und Unterlegscheibe (o) entfernen, um den
Geschwindigkeitssteuerhebel (p) entnehmen zu können.
Auch die Rücksetzfeder (q) und das Abstandsstück (r) entfernen.
Die beiden M6 x 8 Flanschbolzen (s) herausdrehen und dann die
Grundplatte (t) entfernen.
Reglerhebels,
41
Ausbauverfahren
Vergasers,
