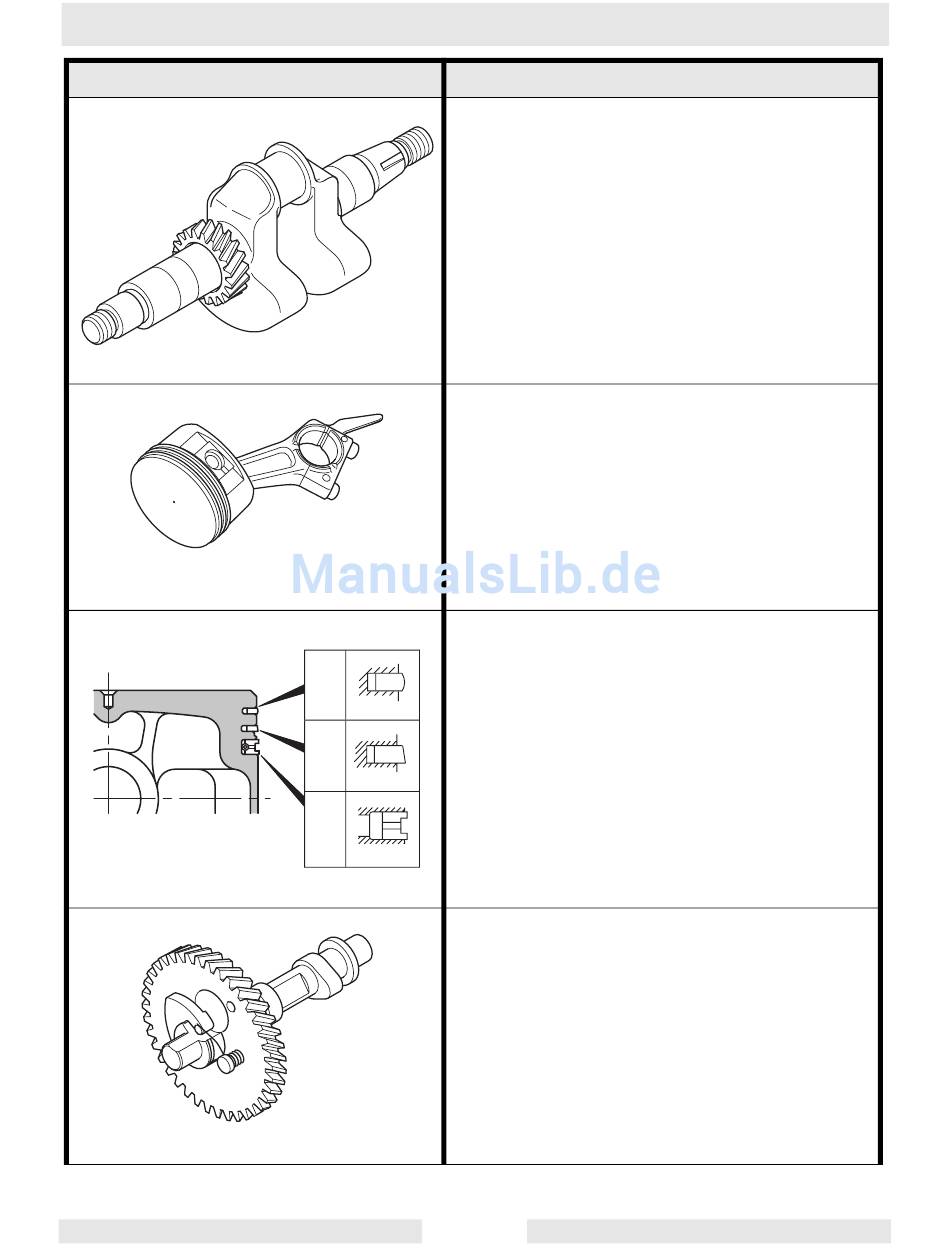

Komponentenillustration
wc_gr001874
wc_tx000388de.fm
Komponentenbeschreibung
Die Kurbelwelle besteht aus Kohlenstoffstahl
und der Kurbelzapfen ist induktionsgehärtet.
Das Abtriebsende der Welle verfügt über ein in
Stellung gedrücktes Kurbelgetriebe.
wc_gr001872
Die Pleuelstange besteht aus Aluminiumguss
und ihr breites und schmales Ende dient
jeweils als Lager. Der Kolben besteht aus
Aluminiumguss und trägt zwei
Kompressionsringe und einen Ölring.
wc_gr001873
Die Kolbenringe bestehen aus speziellem
Gusseisen. Das Profil des oberen Rings und
des zweiten Rings sind auf der Abbildung
a
dargestellt. Der Ölring ist Teil eines dreiteiligen
Rings zwecks besserer Dichtung und
geringerem Ölverbrauch.
b
c
Die Nockenwelle besteht aus speziellem
Gusseisen; Nockenwelle und Getriebe werden
zusammen, als ein Teil gegossen. Beide
Seiten der Welle passen in die Radiallager am
Kurbelkasten und der Hauptlagerabdeckung.
wc_gr001875
