Subsysteme
8.6

Vergaserausbau

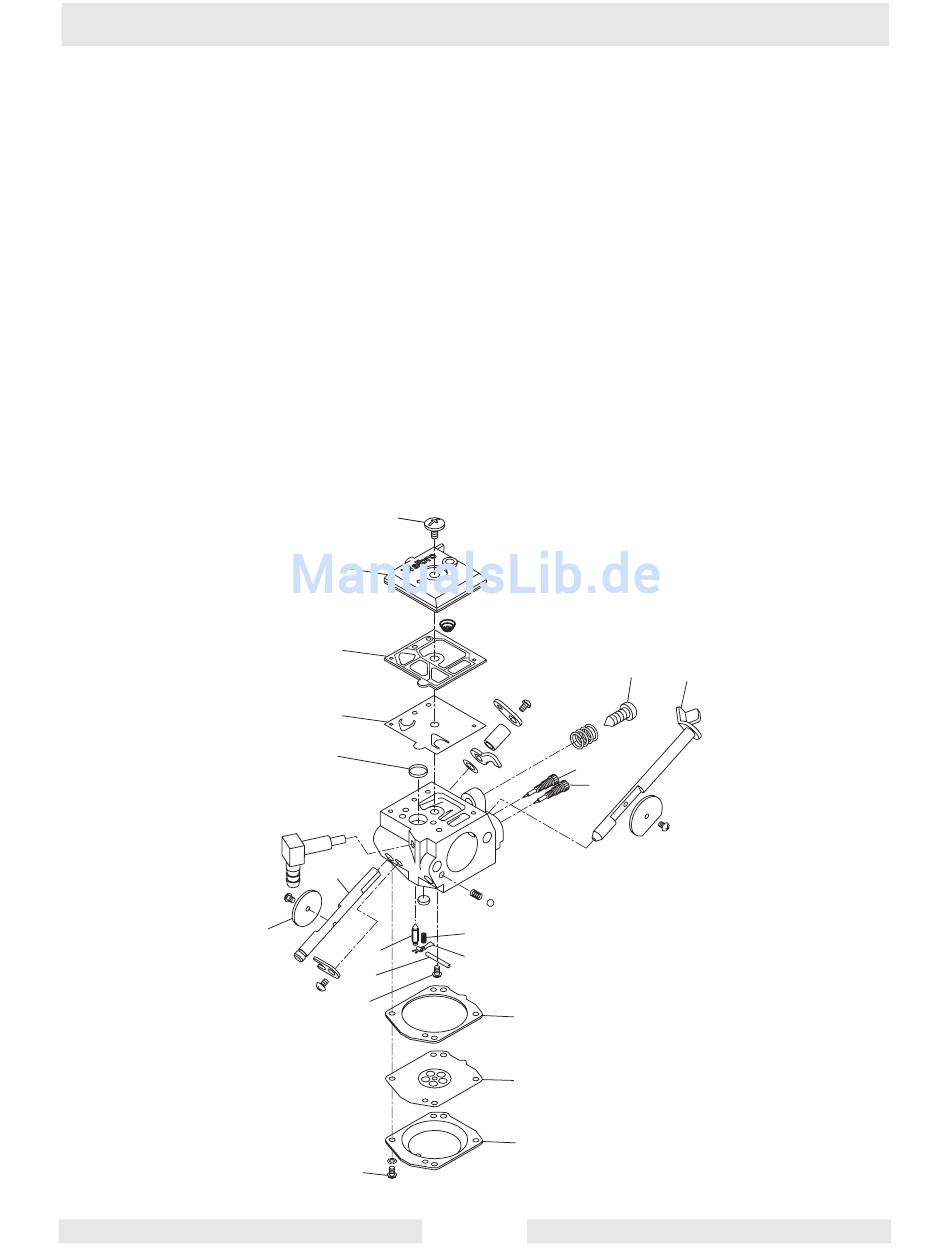

S. Zeichnung: wc_gr001920
8.6.1
8.6.2
8.6.3
8.6.4
8.6.5
16
wc_tx000390de.fm
Den Vergaser vor dem Auseinandernehmen mit einem geeigneten
Reinigungsmittel abwaschen.
Die Pumpenabdeckungsschraube (14) lockern und zusammen mit der
Pumpenabdeckung (13) abnehmen.
Pumpendichtung (12) und Membran (11) entfernen.
Den Vergaser mit der Messseite nach oben hinlegen und die
Schrauben an der Abdeckung des Messgeräts (8) herausschrauben.
Abdeckung des Messgeräts (7), Membran (6) und Dichtung (5)
ausbauen.
Die Stiftschraube (17) am Messhebel lockern und Hebel (4), Stift (18),
Feder (3) und Nadelventil (2) ausbauen.
14
13
12
11
1
19
2
18
17
8
15
10
9
3
4
5
6
7
wc_gr001920
74
WM 90 Reparatur
