Reversierstarter

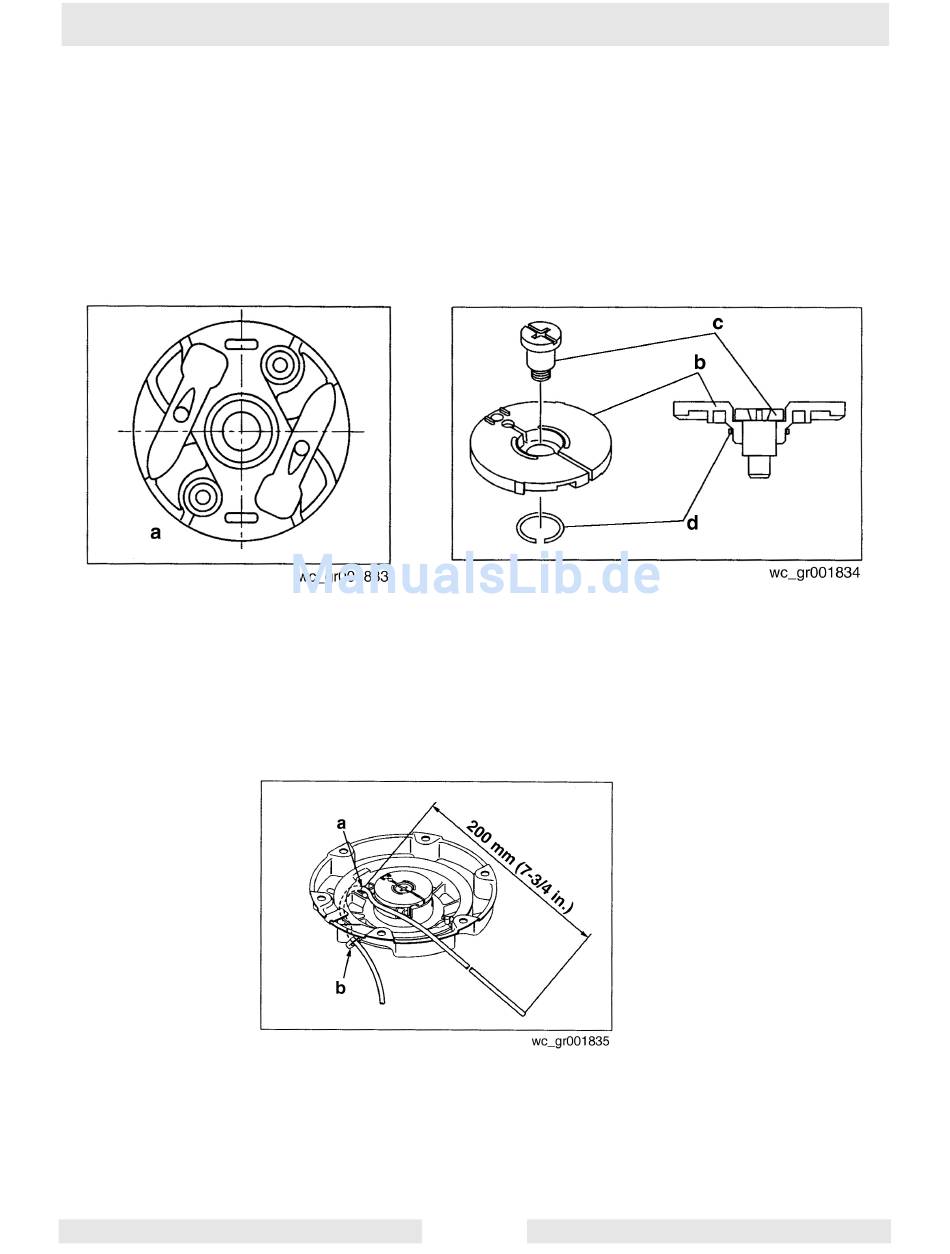

S. Zeichnung: wc_gr001833 and wc_gr001834
9.1.14 Das Schaltwerk in die Rolle montieren. Das Schaltwerk sollte sich in
9.1.15 Die Schaltwerkführung (b) montieren; dabei darauf achten, dass das
9.1.16 Die Einstellschraube (c) festziehen. Auf 5,5 Nm anziehen.
S. Zeichnung: wc_gr001835
9.1.17 Das Gehäuse ergreifen und die Rolle sechsmal entgegen des
9.1.18 Die Rolle so drehen, dass das Kabelloch (a) mit der Kabelführung (b)
wc_tx000627de.fm
Wiedereinbau der Komponenten:
der geschlossenen Position (a) befinden.
Schaltwerk nicht bewegt wird und dass sich die Reibfeder (d) nicht
löst.
Spannen der Rollenfeder:
Uhrzeigersinns drehen.
übereinstimmt.
