Wiederzusammenbauverfahren

7.13 Installieren des Schwungrad-Magnetos

7.13.1 Den Woodruff-Keil in die Nut der Kurbelwelle setzen. Öl und Fett gut

7.13.2 Schwungrad, M12 Mutter und Unterlegscheibe an der Kurbelwelle

7.14 Installieren der Zündspule

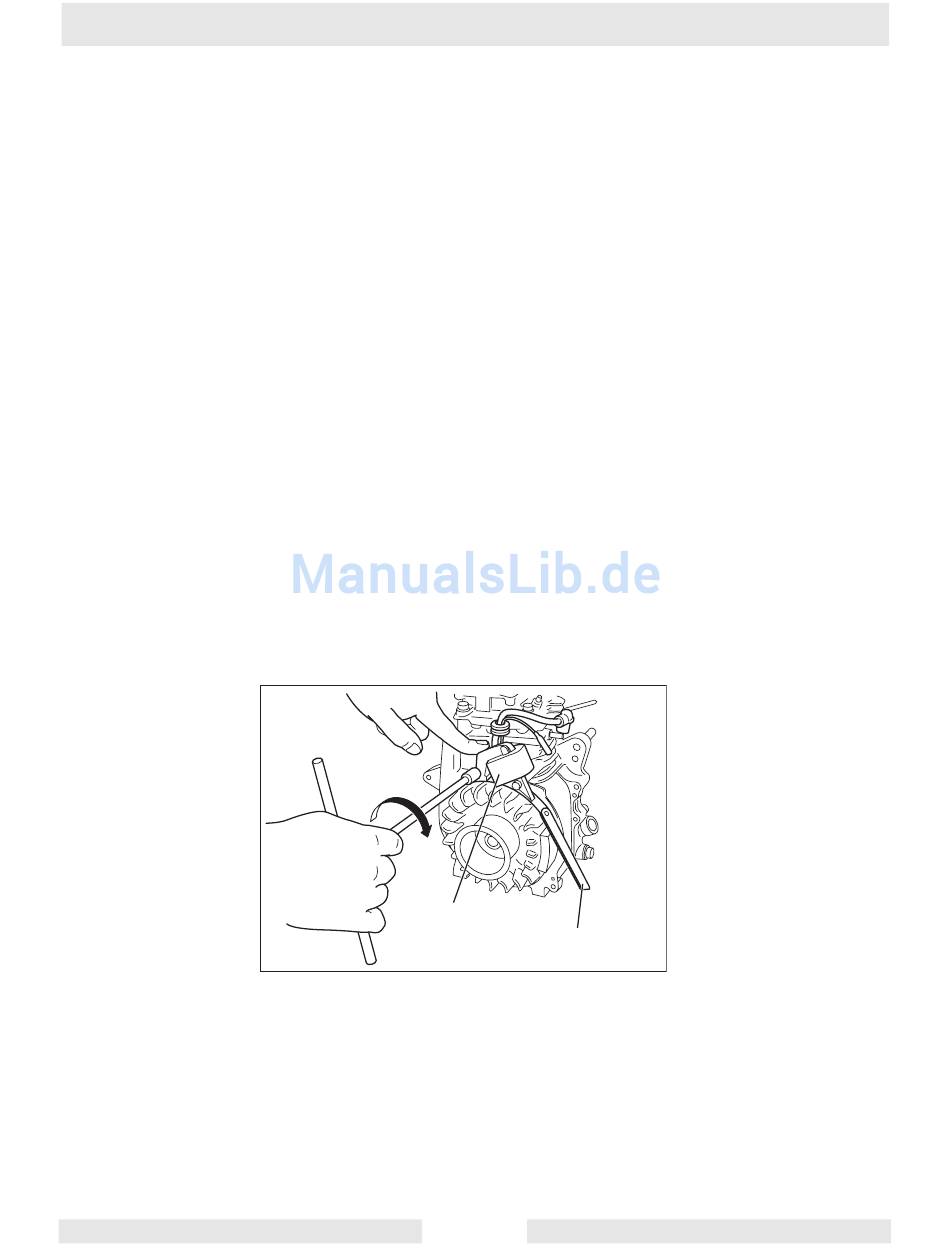

S. Zeichnung: wc_gr001913
7.14.1 Using two M6 x 25 bolts and washers, mount the ignition coil (a) to the
wc_tx000389de.fm
vom verjüngten Teil der Kurbelwelle und vom mittleren Lochim
Schwungrad abwischen.
anbringen. Das Schwungrad mit einem Bandschlüssel festhalten und
die Mutter auf 44,2–49,1Nm festziehen.
engine. Before tightening the bolts, adjust the air gap using a thickness
gauge (b). Adjust the air gap to 0.3–0.5 mm (0.012–0.020 in.).
a
b
wc_gr001913
60
WM 90 Reparatur
