Wiederzusammenbauverfahren
7.5

Installieren des Kolbens

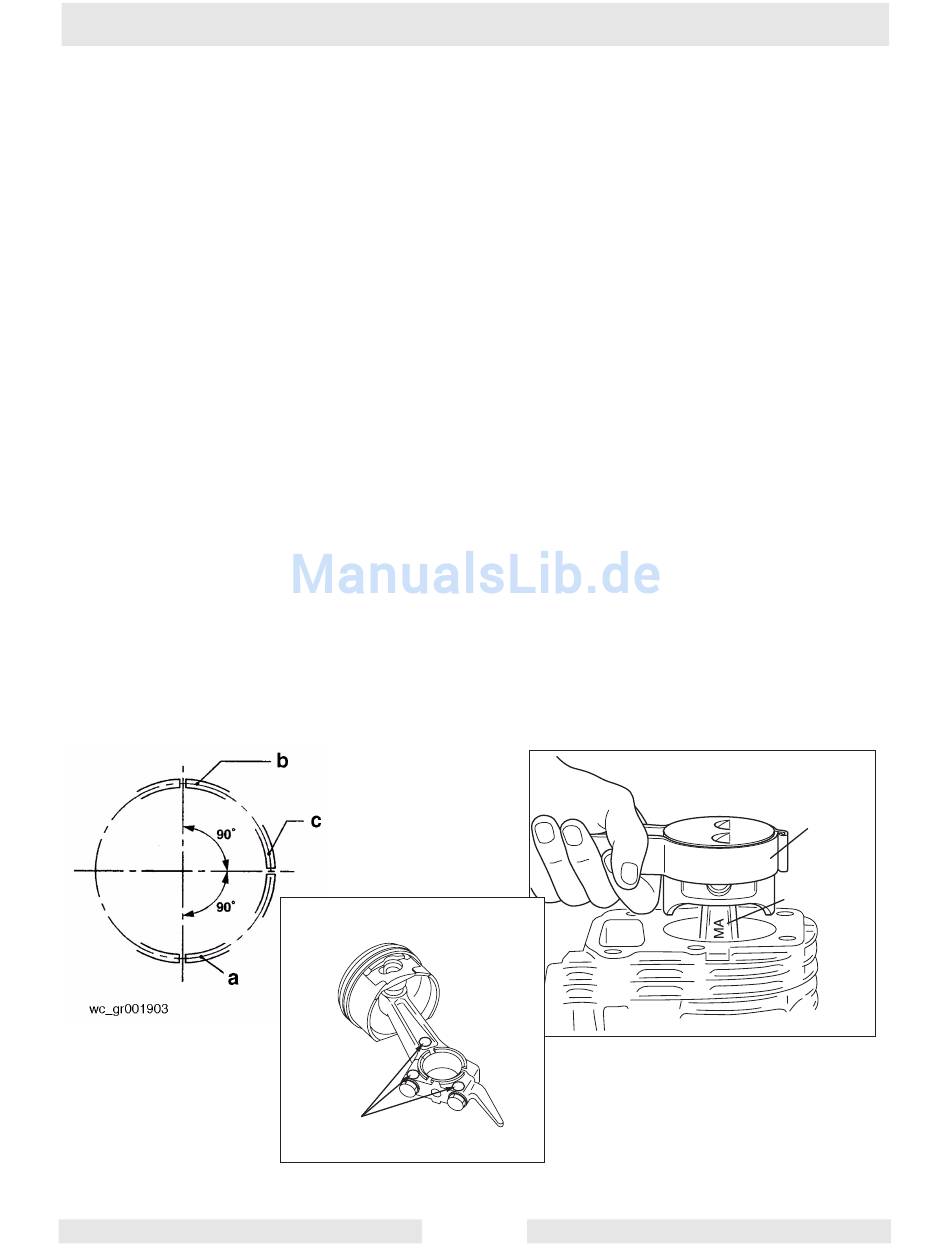

S. Zeichnung: wc_001902, wc_gr001903, und wc_gr001904
7.5.1
7.5.2
7.5.3
7.5.4
7.5.5
7.5.6
wc_tx000389de.fm
Die Kolbenringe so ausrichten, dass die Abstände in den Ringen 90°
Abstände zueinander aufweisen (a = oberer Ring, b = zweiter Ring,
c = Ölring).
Öl auf die Kolbenringe, die Zylinderbohrung und das breite Ende der
Pleuelstange auftragen.
Die Markierung „MA" an der Kurbelwelle so ausrichten, dass sie nach
Zusammenbau zur Schwungradseite des Motors zeigt. Dann mit einer
Ringführung (d) die Kolbenringe festhalten und den Kolben in den
Zylinder setzen.
Anmerkung: Ist keine Ringführung verfügbar, die Kolbenringe mit den
Fingern festhalten und gleichzeitig sachte mit einem Holzstück oder
Gummihammer gegen den Kolbenkopf schlagen.
Die Kurbelwelle an den unteren Totpunkt drehen und sachte gegen
den Kolbenkopf klopfen, bis das breite Ende der Pleuelstange den
Kurbelzapfen berührt.
Zur Montage der Pleuelstange die übereinstimmenden Markierungen
(e) ausrichten und die Pleuelstangenkappe auf der Pleuelstange
anpassen. Die beiden Hälften mit zwei M5 Bolzen aneinander
befestigen. Die Bolzen auf 5,9–7,8Nm Drehmoment festziehen.
Die freie Bewegung der Pleuelstange durch langsames Drehen der
Kurbelwelle überprüfen.
e
wc_gr001904
52
WM 90 Reparatur
d
"MA"
wc_gr001902
