Ausbau der Kipphebelabdeckung und des Zylinderkopfs

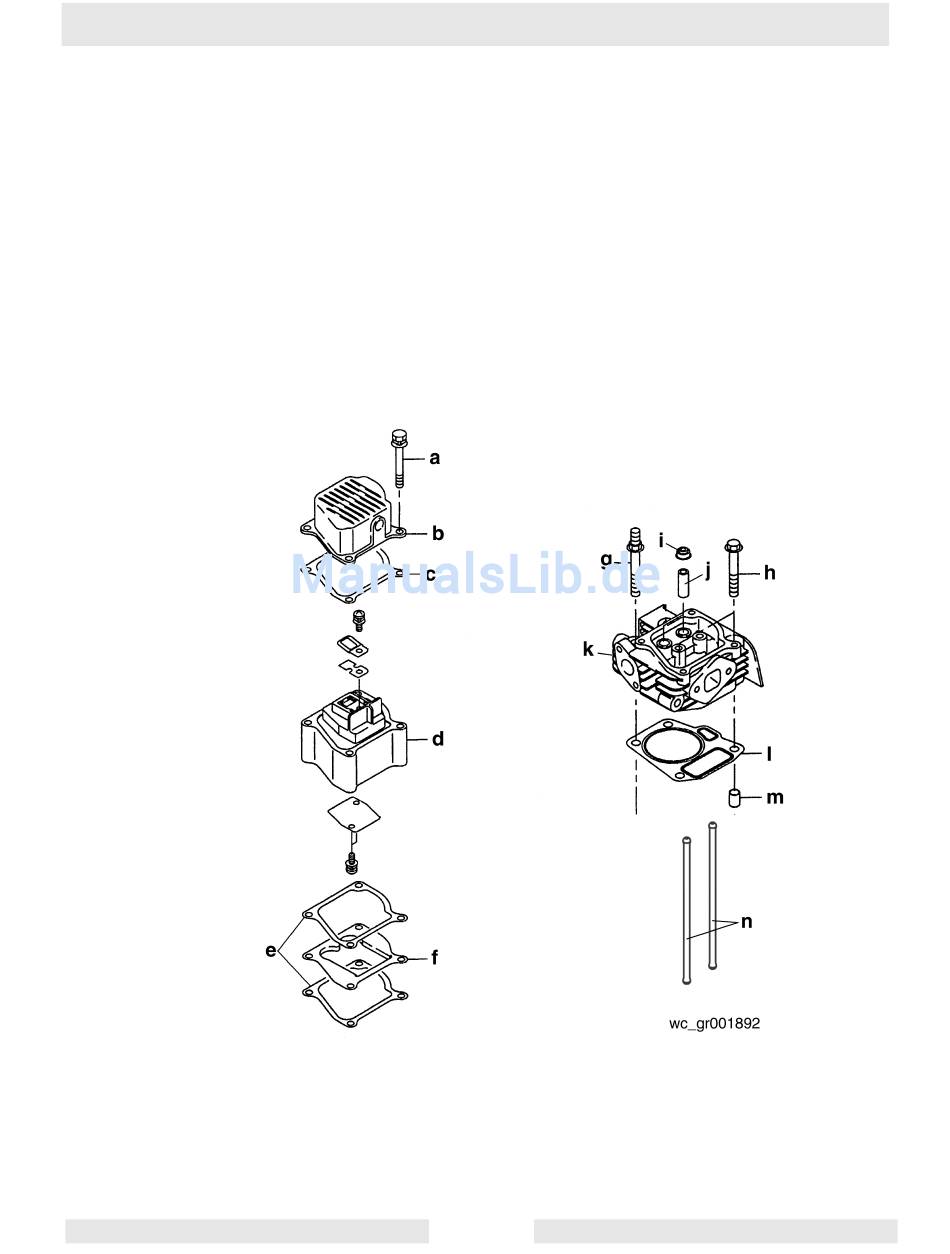

S. Zeichnung: wc_gr001892
6.7.1
6.7.2
6.7.3
6.7.4
6.7.5
wc_tx000389de.fm
Die vier M6 x 60 Bolzen (a), die Kipphebelabdeckung (b) und die
Dichtung (c) entfernen.
Entlüfterrohr (d), Dichtungen (e) und Abstandsstück (f) entfernen.
Die beiden M8 x 55 Bolzen (g) und die beiden M8 Bolzen (h),
Zylinderkopf (k) und Dichtung (l) entfernen.
Rohrleitungen (m) und Stößelstangen (n) entfernen.
Ggf. Dichtung (i) und Führung (j) entfernen.
43
Ausbauverfahren
