Abstellen

S. Zeichnung: wc_gr001454
3.5.1
3.5.2
3.5.3
3.6

Komponentenbeschreibungen

Komponentenillustration
a
wc_tx000388de.fm
Gashebel auf Leerlaufposition stellen (c2).
Motorschalter auf "OFF" (Aus) stellen (d).
Benzinhahn schließen (e).
wc_gr001870
wc_gr001871

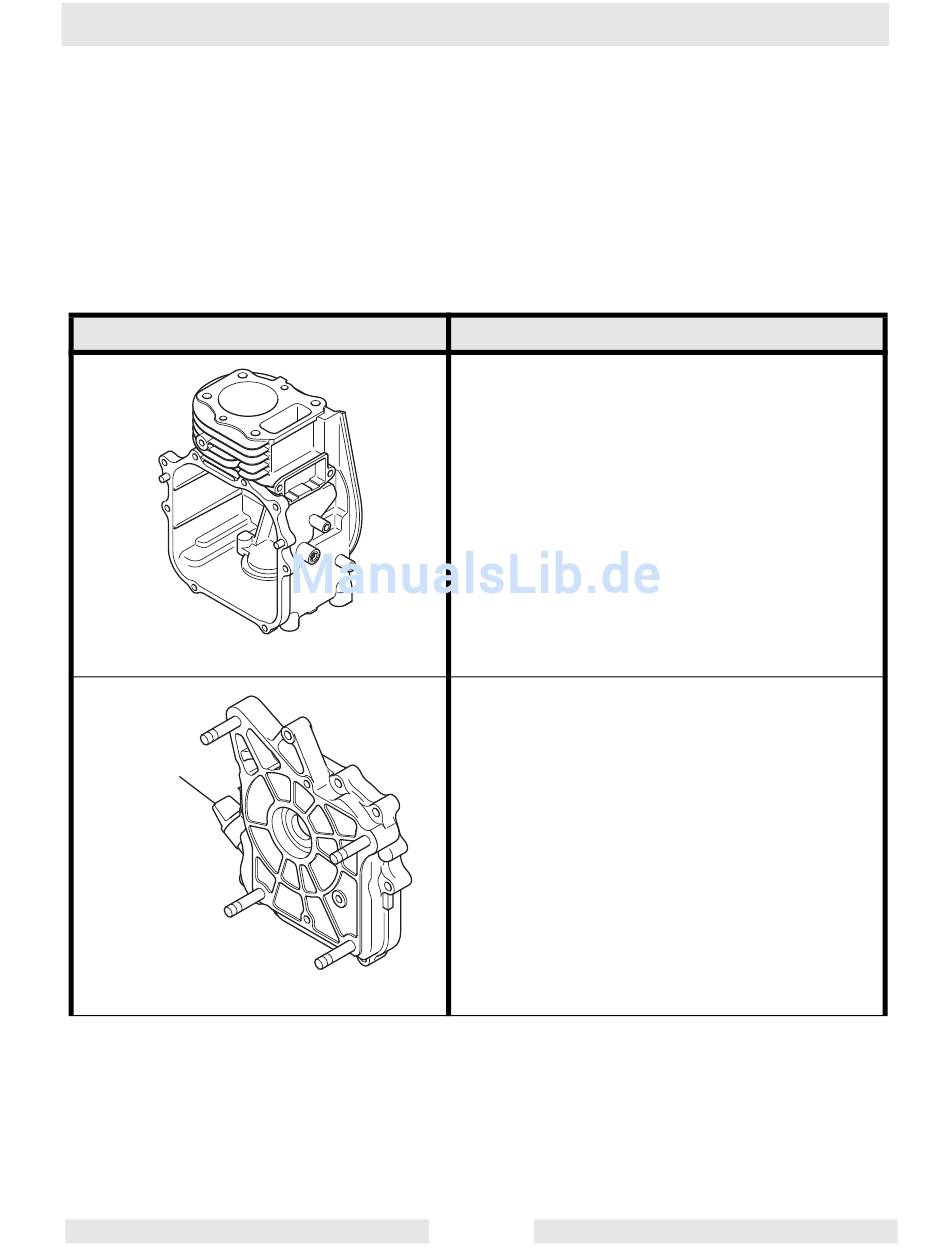

Komponentenbeschreibung
Der Zylinder/das Kurbelgehäuse besteht aus
einem einzigen Stück Druckgussaluminium.
Die Zylinderlaufbuchse aus speziellem
Gusseisen ist in die Aluminiumgussform
eingearbeitet. Der Kurbelkasten hat eine
Befestigungsfläche auf der
Schaftausgangsseite an der
Hauptlagerabdeckungbefestigung.
Die Hauptlagerabdeckung ist ein
Aluminiumguss mit dicken
Verstärkungswänden und Rippen, der auf der
Abtriebswellenseite des Kurbelgehäuses
montiert ist. Die Hauptlagerabdeckung
abnehmen, um das Innere des Motors zu
inspizieren. Suchstifte und Gussvorsprünge
sind zur direkten Monage des Motors auf
Ramm-Maschinen bearbeitet. Ölstandsmesser
(a).
