Produktbeschreibung

Das NAR300-System wird in einem Schacht in der Ölrückhaltemauer eines Tanklagers
oder in einem Pumpensumpf in der Nähe einer Anlage oder einer Pumpe installiert und
bietet exzellente Leckerkennung für Öle wie Petrochemikalien und Pflanzenöle. Sensoren
mit zwei verschiedenen Erkennungsprinzipien, ein Leitfähigkeitssensor und ein Schwing-
gabelsensor, dienen dazu, die Erkennungsbedingungen unabhängig zu überwachen.
Außerdem lassen sich durch eine zweistufige Alarmlogik falsche Positivalarme auf ein
absolutes Minimum reduzieren, wodurch die Sicherheit des Tankhofs mit einer präzisen
und einfachen Gerätekonfiguration sichergestellt wird.
HINWEIS

TIIS-Spezifikationen

Diese Betriebsanleitung ist nicht für Produkte mit TIIS-Spezifikationen bestimmt.
‣
Wird ein Produkt mit TIIS-Spezifikation eingesetzt, dann bitte das Dokument
BA00403G/JA/23.22-00 oder eine frühere Version dieses Dokuments von unserer
Website herunterladen und konsultieren (www.endress.com/downloads).
3.1

Produktaufbau

Das NAR300-System wird vor allem in Kombination mit folgenden Produkten konfiguriert.
1.

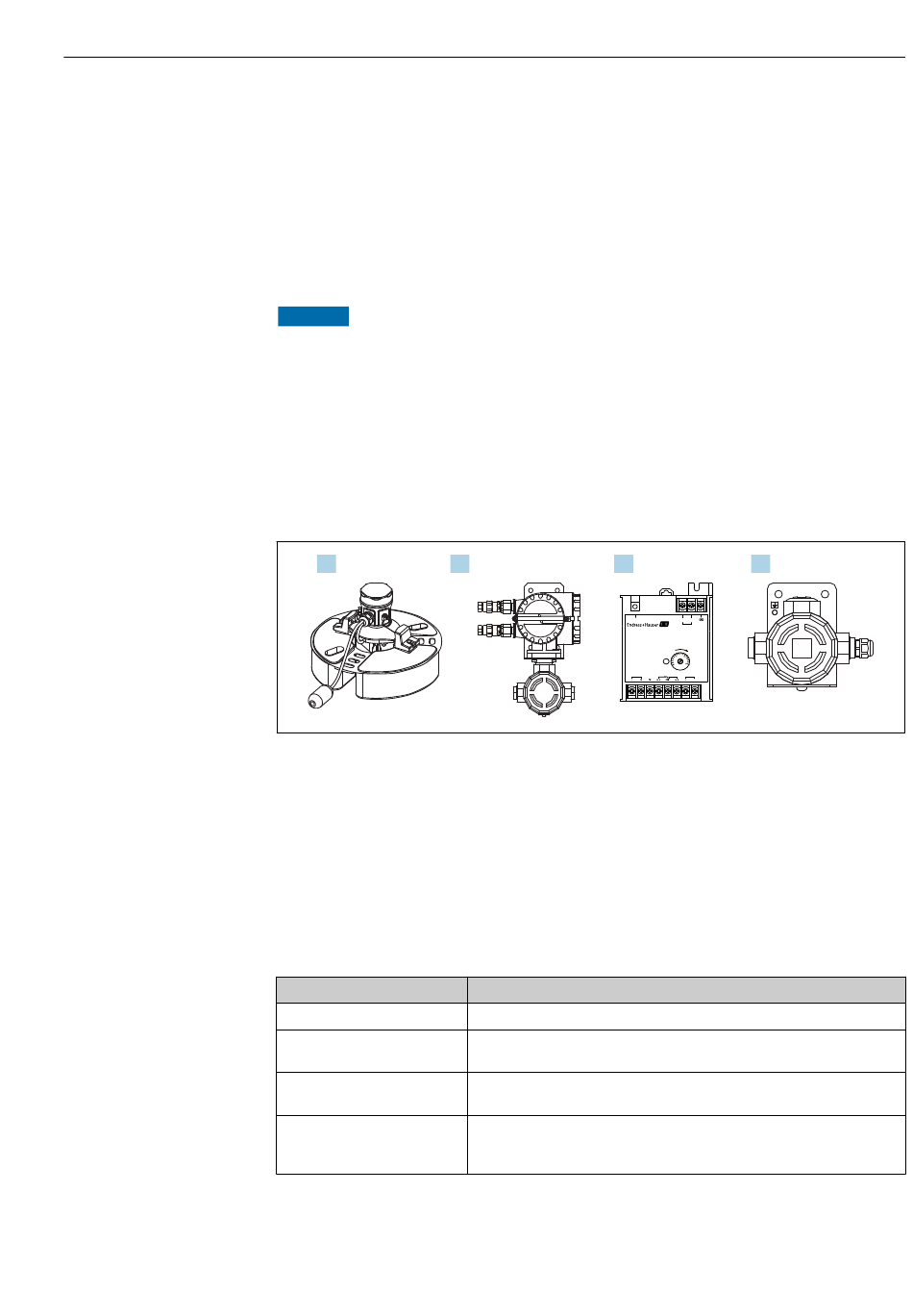

 1 Produktaufbau
1 Schwimmer-Sensor NAR300
2 Ex d [ia] Messumformer NRR261
3 Ex [ia] Messumformer NRR262
4 Ex [ia] Sensor I/F Ex-Gehäuse
3.2

Technische Daten

3.2.1 Schwimmer-Sensor NAR300
Pos.
Schutzklasse
Spannungsversorgung
Mediumsberührende Werk-
stoffe
1)
Erkennungsempfindlichkeit
2. 3.
Beschreibung
IP67 (Außenmontage)
Über ein Sensor I/F Ex-Gehäuse oder den NRR261 (NAR300 Sensor I/F Ex-
Gehäuse, integrierte Ausführung) bereitgestellt
• Schwimmer: SUS316L, Leitfähigkeitssensor: SUS316 und PTFE
• Schwinggabelsensor: SUS316L-äquivalent
• Wassergefüllter Schacht: 10 ± 1 mm (0,04 in) mit Kerosin zum Zeitpunkt
der Auslieferung ab Werk
• Leerer Schacht: 50 ± 5 mm (0,17 in) mit Kerosin
Produktbeschreibung
4.
-
PG +
Sensor
Input
NRR262
Delay
Power: Green
Timer
Alarm: Red
(second)
Power
AC90-250V Output Monitor
