Produktbeschreibung
3
Produktbeschreibung
3.1
Produktaufbau
Der Sensor besteht aus folgenden Funktionseinheiten:
• Membrankappe (Messkammer mit Membran)
• Trennt das innere amperometrische System vom Medium
• Mit widerstandsfähiger PVDF-Membran und Überdruckventil
• Mit speziellem Stützgitter zwischen Arbeitselektrode und Membran für definierten und
gleichbleibenden Elektrolytfilm und damit eine relativ konstante Anzeige bei schwanken-
den Drücken und Strömungen
• Sensorschaft mit
• Großflächiger Gegenelektrode
• In Kunststoff eingebetteter Arbeitselektrode
• Eingebettetem Temperatursensor
1
2
3
4
5
1

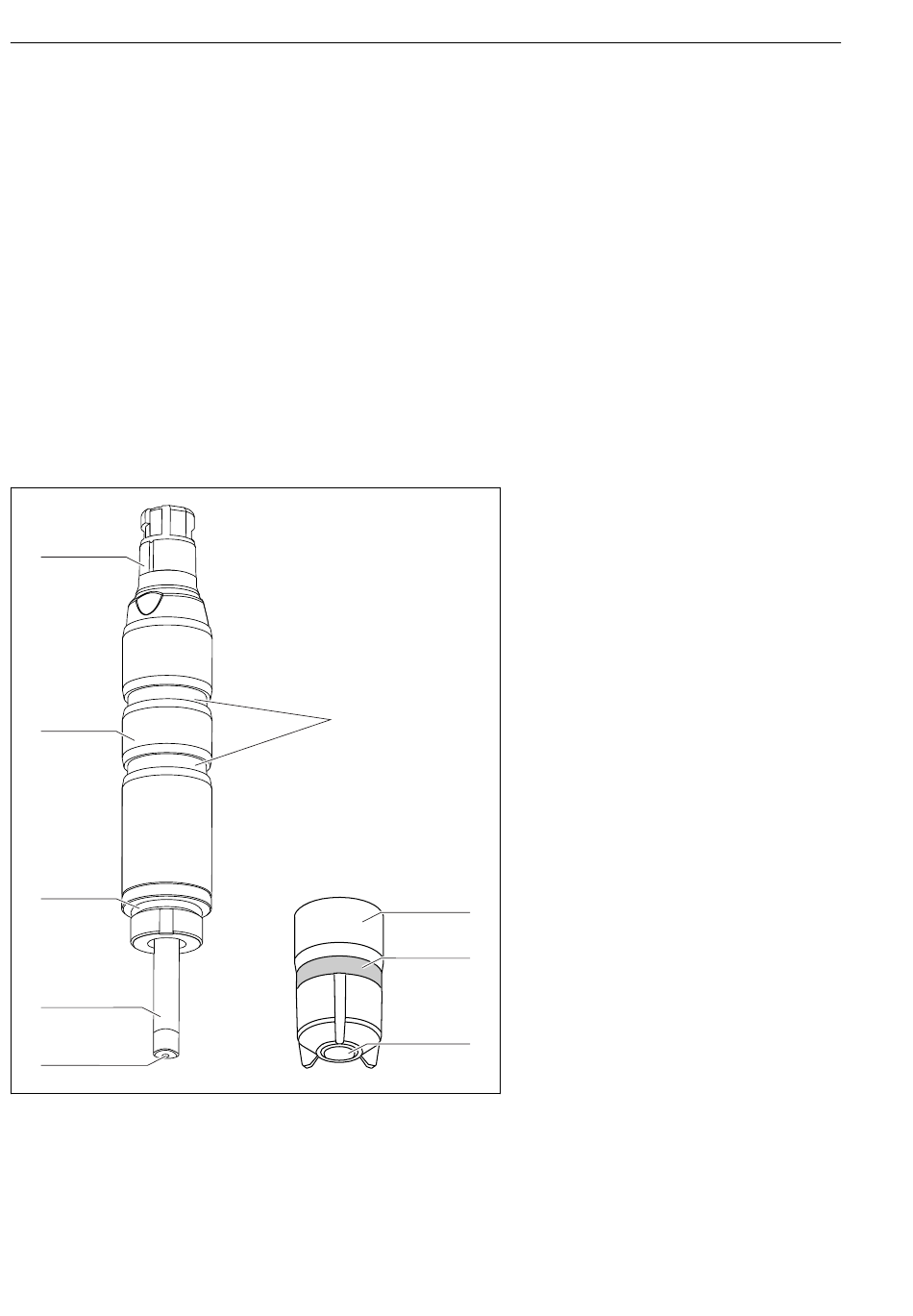

Sensoraufbau
3.1.1
Messprinzip
Die Bestimmung von Chlordioxid erfolgt nach dem amperometrischen Messprinzip.
Das im Medium enthaltene Chlordioxid (ClO
an der Gold-Arbeitselektrode zu Chloridionen (Cl
8
6
7
8
9
A0034227
) diffundiert durch die Sensormembran und wird
2
-
) reduziert. An der Silber-Gegenelektrode
1
Memosens-Steckkopf
2
Sensorschaft
3
O-Ring
4
Großflächige Gegenelektrode, Silber/
Silberchlorid
5
Gold-Arbeitselektrode
6
Nuten für Montageadapter
7
Membrankappe
8
Überdruckventil (elastisch)
9
Sensormembran
