Inhaltszusammenfassung für Endress+Hauser NAR300

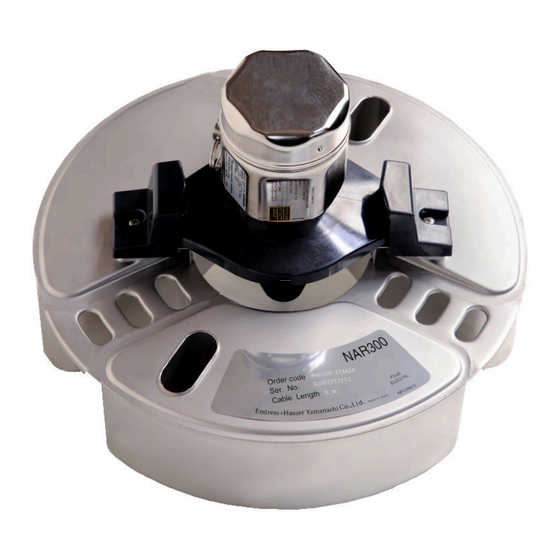

- Seite 1 Products Solutions Services BA00403G/00/DE/11.23-00 71619292 2023-05-15 Betriebsanleitung NAR300-System für hohe Temperaturen Ölleckmelder Schwimmer-Sensor...
- Seite 2 NAR300-System für hohe Temperaturen Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Einbaubedingungen ....24 NAR300-System montieren ....26 Justierung ......31 Elektrischer Anschluss . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument NAR300-System für hohe Temperaturen Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Informationstypen Und Grafiken
NAR300-System für hohe Temperaturen Hinweise zum Dokument Schlitzschraubendreher Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp... -
Seite 6: Dokumentation
Hinweise zum Dokument NAR300-System für hohe Temperaturen Dokumentation Folgende Dokumente sind im Download-Bereich unserer Website zu finden (www.endress.com/downloads). Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bietet: W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben 1.3.1 Technische Information (TI) Planungshilfe Dieses Dokument enthält alle technischen Daten des Geräts und vermittelt Ihnen einen... -
Seite 7: Grundlegende Sicherheitshinweise
NAR300-System für hohe Temperaturen Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das für Installation, Inbetriebnahme, Diagnose und Instandhaltung zuständige Personal muss folgende Anforderungen erfüllen: ‣ Es muss sich um geschulte, qualifizierte Fachkräfte handeln, die über eine entspre- chende Qualifikation für diese spezifische Funktion und Aufgabe verfügen. -
Seite 8: Betriebssicherheit
Der Anlagenbetreiber ist für einen störungsfreien Betrieb des Gerätes verantwortlich. Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Sollten trotzdem Eingriffe erforderlich sein: Bitte Endress+Hauser Vertriebsbüro kon- taktieren. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣... -
Seite 9: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Das NAR300-System wird an einer Ölrückhaltemauer bei einem Tank oder in einem Pum- pensumpf in der Nähe einer Anlage oder einer Pumpe installiert und bietet exzellente Leckerkennung für Öle wie Petrochemikalien und Pflanzenöle. Ein Sensor mit einer Leitfä- higkeitsmessfunktion dient zur Überwachung der Erkennungsbedingungen. -
Seite 10: Ex [Ia] Sensor I/F Ex-Gehäuse
Pos. Beschreibung Schutzklasse IP67 (Außenmontage) Spannungsversorgung Vom NRR261 oder NRR262 bereitgestellt Kabeleinführung • NAR300 (Schwimmer-Sensor)-Seite: G1/2, mit Kabelverschraubung • NRR261 oder NRR262 (Messumformer)-Seite: G1/2, NPT1/2, M20 Gewicht 3,2 kg (7,1 lb) Werkstoffe Gehäuse/Abdeckung: Aluminiumguss 3.2.3 Ex d [ia] Messumformer NRR261 Pos. -
Seite 11: Prozessbedingungen
Beschreibung Gewicht ca. 0,6 kg (1,3 lb) Werkstoffe Gehäuse: Kunststoff Prozessbedingungen 3.3.1 Schwimmer-Sensor NAR300 / Sensor I/F Ex-Gehäuse Pos. Beschreibung Voraussetzungen für • Die Dichte beträgt mindestens 0,7 g/cm , aber weniger als 1,0 g/cm Substanzerkennung • Schwimmt in Wasser (wenn die Dichte 0,9 g/cm oder höher ist, muss die Viskosität... -
Seite 12: Lieferbeispiel Nach Bestellcode
Bügelschraube Sensor I/F Ex-Gehäuse Standardmäßiges Prüfwerkzeug (Zubehör) • Das Sensor I/F Ex-Gehäuse ist im Bestellcode NAR300-x6xxxx enthalten. Das eigensichere System wird in Kombination mit dem NRR262 verwendet. • Eine Kabelverschraubung (wasserdichte Verbindung) ist nur im Lieferumfang des Sensor I/F Ex-Gehäuses oder des NRR261 mit JPNEx-Spezifikationen enthalten. - Seite 13 Bügelschraube Sensor I/F Ex-Gehäuse Standardmäßiges Prüfwerkzeug (Zubehör) • Das Sensor I/F Ex-Gehäuse ist im Bestellcode NAR300-x6xxxx enthalten. Das druckfeste, eigensichere System wird in Kombination mit dem NRR261- 5** ver- wendet. • Eine Kabelverschraubung (wasserdichte Verbindung) ist nur im Lieferumfang des Sensor I/F Ex-Gehäuses oder des NRR261 mit JPNEx-Spezifikationen enthalten.
-
Seite 14: Erkennungsempfindlichkeit
Produktbeschreibung NAR300-System für hohe Temperaturen Erkennungsempfindlichkeit Wenn die Elektrodenspitze aufgrund der zunehmenden Dicke der Ölschicht aus der unte- ren Wasserschicht herausgezogen wird, kann Wasser wie ein Eiszapfen an der Elektroden- spitze hängen, selbst dann, wenn sich die Elektrodenspitze im Öl befindet. In diesem Fall kann die Erkennungsempfindlichkeit um 1 …... -
Seite 15: Warenannahme Und Produktidenti
NAR300-System für hohe Temperaturen Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Bei Erhalt der Ware sind folgende Punkte zu prüfen: • Sind die Bestellcodes auf Lieferschein und Produktaufkleber identisch? • Ist die Ware unbeschädigt? • Entsprechen die Typenschilddaten den Bestellangaben auf dem Lieferschein? •... - Seite 16 70 ・Refer to control drawing Ex1087-1281- * IP67 Type 4X Endress+Hauser Yamanashi Co.,Ltd. Yamamashi 406-0846 NP-2742 Made in Japan A0039858 3 Typenschild für NAR300 NAR300 für FM Typenschild des NAR300 für ATEX/IECEx Bestellcode (Order code) Seriennummer Endress+Hauser...
- Seite 17 NAR300-System für hohe Temperaturen Warenannahme und Produktidentifizierung NRR262 Order code Seri. no. AIS Class I, Div. 1, Gp. C, D Class I, Zone 0, AEx [ia] IIB Ambient temperature: -20°C ~ + 60°C IP20 Intrinsically safe circuit: Uo = 28 V Io = 85 mA Po = 595 mW Co = 0.083 F Lo = 2.4mH...
- Seite 18 Yamamashi 406-0846 NP-2767 Made in Japan NP-2769 A0039868 5 Typenschild für JPN Ex Typenschild des NAR300 für JPN Ex Typenschild des NRR261 für JPN Ex (separater NAR300) Bestellcode (Order code) Seriennummer Versorgungsspannung Herstellungsdatum NRR262 Order code Ser. no. / Converter : (Order Code ) / (Refer to Order Code) / Protection class : [Ex ia Gb] IIB Ta 60 ℃...
-
Seite 19: Kontaktadresse Des Herstellers
NAR300-System für hohe Temperaturen Warenannahme und Produktidentifizierung Kontaktadresse des Herstellers Endress+Hauser Yamanashi Co., Ltd. 406-0846 862-1 Mitsukunugi, Sakaigawa-cho, Fuefuki-shi, Yamanashi Lagerung und Transport 4.4.1 Lagerbedingungen • Lagertemperatur: –20 … +60 °C (–4 … 140 °F) • Das Gerät in seiner Originalverpackung aufbewahren. -
Seite 20: Einbau
Einbau NAR300-System für hohe Temperaturen Einbau Abmessungen NAR300-System 5.1.1 Abmessungen des NAR300 Schwimmer-Sensors 200 (7.87) 250 (9.84) 304 (11.97) A0039905 7 Skizze des NAR300 Schwimmer-Sensors Deckel des Schwimmer-Sensors Endress+Hauser... - Seite 21 NAR300-System für hohe Temperaturen Einbau 5.1.2 Abmessungen des Ex d [ia] Messumformers NRR261 Nur der NRR261 mit JPN Ex-Zertifizierung wird mit einer Kabelverschraubung geliefert (externer Durchmesser kompatibler Kabel: φ12 … 16 mm (0,47 … 1,02 in)). Mithilfe des Bestellcodes des Ex d [ia] Messumformers NRR261 kann der Anschluss für die elektrische Kabeleinführung spezifiziert werden.
- Seite 22 Einbau NAR300-System für hohe Temperaturen 5.1.3 Abmessungen des Ex [ia] Messumformers NRR262 Der NRR262 wird in Innenräumen, wie z. B. Instrumentenräumen, installiert und kann ganz einfach mit zwei M4-Schrauben montiert werden. Zudem ist mit einer Hutschiene EN50022 (nicht im Lieferumfang enthalten) eine "One-Touch"-Montage (Einrasten) mög- lich.
-
Seite 23: Abmessungen Des Ex [Ia] Sensor I/F Ex-Gehäuses
G1/2 / NPT1/2: 85 mm (3,35 in), M25: 107 mm (4,21 in) Bügelschraube (Material JIS F3022 B50: Eisen (Chromat), 2 Muttern und 2 flache Unterlegscheiben mitgelie- fert) 4-φ12 mm (0,47 in) Bohrlöcher Mithilfe des Bestellcodes des Schwimmer-Sensors NAR300 kann der Anschluss für die elektrische Kabeleinführung spezifiziert werden. Endress+Hauser... -
Seite 24: Einbaubedingungen
Schachtdeckel Schwimmerführung Kette Gewicht Schwimmer-Sensor NAR300 Ablaufstutzen (100 mm (3,94 in) oder darüber) Geeignetes Kabel (im Lieferumfang des NAR300 enthalten) Ventil Ablaufrinne Ex [ia] Sensor I/F Ex-Gehäuse Bügelschrauben (JIS F 3022 B50) NRR261 (Ex d [ia] Messumformer) NRR262 (Ex [ia] Messumformer) Zum Erden des Trenners diesen an den Tank anschließen oder die Abschirmung des... -
Seite 25: Vorsichtsmaßnahmen Hinsichtlich Installation/Einbau
9. Ist der Schacht zu groß, Schacht mithilfe eines Ölabscheiders teilen. Es können keine Öllecks erkannt werden, solange es zu keinem bedeutenden Ausfließen von Öl pro- portional zum Oberflächenbereich kommt. 10. NAR300, NRR261 und ein Sensor I/F Ex-Gehäuse mit einem Abstand von mindes- tens 50 cm (1,64 ft) zueinander installieren. Endress+Hauser... -
Seite 26: Nar300-System Montieren
5.3.1 Vorsichtsmaßnahmen bei der Handhabung Beim Transport des NAR300 den Schwimmer immer mit beiden Händen tragen. Gerät nie- mals an einer der in der Abbildung unten dargestellten Komponenten anheben oder hal- ten und auch nicht am oberen Teil des Schwimmer-Sensors anheben. Außerdem niemals das Gehäuse umdrehen. -
Seite 27: Schwimmerführung Montieren
Einbau 5.3.2 Schwimmerführung montieren Der NAR300 kann an einer Schwimmerführung montiert werden, die für bereits vorhan- dene Produkte (CFD10, CFD30, UFD10, NAR291, NAR292) installiert wurde. Wenn die Schwimmerführung kürzer als 2 000 mm (78,74 in) ist, Führung entweder kür- zen und verwenden oder die Vorgehensweise für Führungen von 2 000 mm (78,74 in) Länge oder mehr einhalten und Ihr Endress+Hauser Vertriebsbüro oder Ihren Distributor... -
Seite 28: Kabel Für Nar300-X6Xxxx Und Sensor I/F Ex-Gehäuse Anbringen
Einbau NAR300-System für hohe Temperaturen 5.3.3 Kabel für NAR300-x6xxxx und Sensor I/F Ex-Gehäuse anbringen Vorgehensweise zur Montage 1. Deckel des eigensicheren Klemmenkastens [5] und Schutz der Schaltkreisbaugruppe [4] entfernen. 2. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabel- durchführung des eigensicheren Klemmenkastens einführen. - Seite 29 NAR300-System für hohe Temperaturen Einbau A0039882 14 Kabel für NAR300-x6xxxx und Sensor I/F Ex-Gehäuse anbringen Kabelverschraubung (muss separat erworben werden) Geschirmtes Kabel für NRR261/262 (muss separat erworben werden) Beispiel für Montage der Kabelverschraubung Kabel des Schwimmer-Sensors Kabelhalterung Schutz der Schaltkreisbaugruppe Deckel des eigensicheren Klemmenkastens Schraube für den Kabelschirm (M3)
-
Seite 30: Vorgehensweise Zur Montage
Einbau NAR300-System für hohe Temperaturen 5.3.4 Kabel des NRR261-5xx anbringen Vorgehensweise zur Montage 1. Deckel des eigensicheren Klemmenkastens [6] und Deckel des Anschlussklemmenb- locks [5] entfernen. 2. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabel- durchführung für den eigensicheren Klemmenkasten einführen. -
Seite 31: Justierung
NAR300-System für hohe Temperaturen Einbau Justierung 5.4.1 Verifizierung der Erkennungsempfindlichkeit in der aktuellen Flüssigkeit Verifizierung der Erkennungsempfindlichkeit, wenn es sich bei der unteren Schicht um Wasser und bei der oberen Schicht um Öl handelt Wenn die Elektrodenspitze aufgrund der zunehmenden Dicke der Ölschicht aus der unte- ren Wasserschicht herausgezogen wird, kann Wasser wie ein Eiszapfen an der Elektroden- spitze hängen, selbst dann, wenn sich die Elektrodenspitze im Öl befindet. - Seite 32 Einbau NAR300-System für hohe Temperaturen Sensor Input NRR262 Delay Power: Green Timer Alarm: Red (second) Power Output AC90-250V Monitor A0039891 16 Alarmausgangsrelais Trimmer zum Einstellen der Verzögerungszeit Deckel LED Power (grün)/Alarm (rot) Endress+Hauser...
-
Seite 33: Elektrischer Anschluss
AC90-250V Monitor A0039908 17 Verdrahtung des Ex [ia] Messumformers NRR262-4/A/B/C Schwimmer-Sensor NAR300-x6xxxx (Sensor I/F Ex-Gehäuse ist ebenfalls im Code enthalten) Sensor I/F Ex-Gehäuse Ex [ia] Messumformer NRR262 Grün, Schraube (M3) (siehe 1 unten) Ausgabe an NRR262, Schraube (M3) Gelb, Schraube (M3) Schwarz, Schraube (M3) Weiß, Schraube (M3) - Seite 34 Zeiten bzw. anormalen Zeiten nicht überschreitet. 4. Das Kabel (1), das den NAR300 und ein Sensor I/F Ex-Gehäuse verbindet, ist im Lie- ferumfang des Geräts enthalten; ein Kabel (2), das ein Sensor I/F Ex-Gehäuse und den NRR262 verbindet, ist dagegen nicht enthalten und daher vom Kunden bereitzu- stellen.
-
Seite 35: Nrr261-5 Verdrahtung
N.O1 A0039909 18 Verdrahtung des Ex d [ia] Messumformers NRR261-5 Schwimmer-Sensor NAR300-x6xxxx (Sensor I/F Ex-Gehäuse ist ebenfalls im Code enthalten) Sensor I/F Ex-Gehäuse Ex d [ia] Messumformer NRR261 (separate Ausführung) Grün, Schraube (M3) (siehe 1 unten) Ausgabe an NRR261-3xx, Schraube (M3) - Seite 36 Zeiten bzw. anormalen Zeiten nicht überschreitet. 5. Das Kabel für den Anschluss des NAR300 und des Sensor I/F Ex-Gehäuses (1) ist im Lieferumfang des NAR300 enthalten. Das Kabel (5) für den Anschluss des Sensor I/ F Ex-Gehäuses an den NRR261, das Alarmausgangskabel (2) vom NRR261 sowie die Netzleitung (3) zum NRR261 sind nicht enthalten und daher vom Kunden bereitzu- stellen.
-
Seite 37: Anschlussplan
NAR300-System für hohe Temperaturen Elektrischer Anschluss Anschlussplan A0039910 19 Anschlussplan Ex d Messumformersystem (integrierte Ausführung) Eigensicheres Messumformersystem (separate Ausführung) Schutzerde (Schutzleiter) Elektrode zur Leitfähigkeitserkennung (Sensor) Elektrode zur Leitfähigkeitserkennung (Schwimmer) Geeignetes Kabel Schaltkreis zur Leitfähigkeitserkennung Schaltkreis Stromausgang Sensor I/F Ex-Gehäuse... -
Seite 38: Arbeitsprinzip Der Alarmaktivierung
NAR300-System für hohe Temperaturen Arbeitsprinzip der Alarmaktivierung Das vom NAR300 Schwimmer-Sensor festgestellte Ölleckerkennungssignal wird im Mess- umformer oder im Sensor I/F Ex-Gehäuse in ein Stromsignal umgewandelt. Danach wird es über die Ex [ia] Sicherheitsbarriere im Messumformer mit dem Schaltkreis zur Stromer- kennung verbunden. -
Seite 39: Störungsbehebung
NAR300-System für hohe Temperaturen Störungsbehebung Störungsbehebung Betriebssicher (es wird ein Alarm ausgegeben, wenn kein Ölleck besteht) Es besteht das Risiko, dass ein Alarm aufgrund der folgenden Bedingungen ausgegeben wird (selbst wenn kein Ölleck besteht). Pos. Beschreibung Gefrorenes Schachtwasser Ein Alarm wird aktiviert, wenn das Schachtwasser gefriert und der Leitfähigkeits- sensor es als Isolator erkennt. -
Seite 40: Funktionsprüfung
Störungsbehebung NAR300-System für hohe Temperaturen Funktionsprüfung 7.3.1 Flussdiagramm Funktionsprüfung A0052682 Endress+Hauser... -
Seite 41: Probleme Im Messumformer/Alarmsystem
NAR300-System für hohe Temperaturen Störungsbehebung Bevor der Alarmbetrieb überprüft wird, präventive Maßnahmen ergreifen, um sicherzu- stellen, dass das Alarmsystem selbst dann nicht beeinträchtigt wird, wenn ein Ölleckalarm ausgegeben wird. Informationen dazu, wie die Funktionsprüfung durchgeführt wird, siehe "Flussdiagramm Funktionsprüfung" im vorherigen Abschnitt. Das folgende Diagramm zeigt den Punkt zur Spannungsüberprüfung, der im Flussdiagramm beschrieben wurde. -
Seite 42: Leitfähigkeitssensor Reinigen
NAR300-System für hohe Temperaturen 7.3.3 Leitfähigkeitssensor reinigen Üblicherweise wird NAR300 auf die Leitfähigkeit zwischen der Elektrode und dem Schwimmerkörper überprüft. Leitfähigkeit zeigt an, dass Wasser vorhanden ist; keine Leit- fähigkeit deutet auf Öl oder Luft im Schacht hin. Da der Elektrodenhalter mit dem Schwimmerkörper verbunden ist, bestimmt das Gerät, wenn der Halter mit der Elektroden-... -
Seite 43: Wartung
Gehäuseoberfläche und Dichtungen nicht angreift. 8.1.2 Regelmäßige Wartung Obwohl der NAR300 Schwimmer-Sensor nicht leicht durch Ablagerungen oder anhaften- des Material beeinträchtigt wird, sind das Kabel, die Verdrahtung etc. regelmäßig halb- jährlich zu überprüfen, und zwar zusammen mit einer Funktionsprüfung. Dazu wie folgt vorgehen. -
Seite 44: Reparatur
Allgemeine Informationen zu Reparaturen 9.1.1 Reparaturkonzept Das Endress+Hauser Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch die Endress+Hauser Serviceabteilung oder speziell geschulte Kun- den durchgeführt werden können. Ersatzteile sind in passenden Kits erhältlich. Sie werden zusammen mit den entsprechen- den Einbauanweisungen geliefert. -
Seite 45: Rücksendung
NAR300-System für hohe Temperaturen Reparatur Rücksendung Die Anforderungen für eine sichere Rücksendung können je nach Gerätetyp und landes- spezifischer Gesetzgebung unterschiedlich sein. 1. Informationen auf der Internetseite einholen: http://www.endress.com/support/return-material 2. Das Gerät bei einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung zurücksenden. -
Seite 46: Zubehör
Schwimmer horizontal einbauen. Verschmutzungen oder Steine entfernen, sodass der Schwimmer-Sensor horizontal aufsetzen kann. Die Standardlänge einer Schwimmerfüh- rung beträgt 2 m (6,57 in); wird eine andere Länge benötigt, bitte Ihr Endress+Hauser Vertriebsbüro oder ihren Endress+Hauser Distributor kontaktieren. 200 (7.87) (0.39) -
Seite 47: Bügelschraube/Kabelverschraubung
Die Bügelschraube (JIS F3022 B50) wird zur Montage eines Messumformers benötigt. Ein Ersatzrohr von 50A (2B φ60,5 mm (198,5 in)) bereithalten. Nach dem Einführen des Kabels vom NAR300 die Kabelverschraubung festziehen und sichern. Die druckfeste Dichtungskabelverschraubung wird nur für die JPN Ex-Spezifikation mitgeliefert. -
Seite 48: Stichwortverzeichnis
Stichwortverzeichnis NAR300-System für hohe Temperaturen Stichwortverzeichnis Symbole Applikation ....... . . 7 Sicherheitshinweise grundlegende . - Seite 52 *71619292* 71619292 www.addresses.endress.com...
