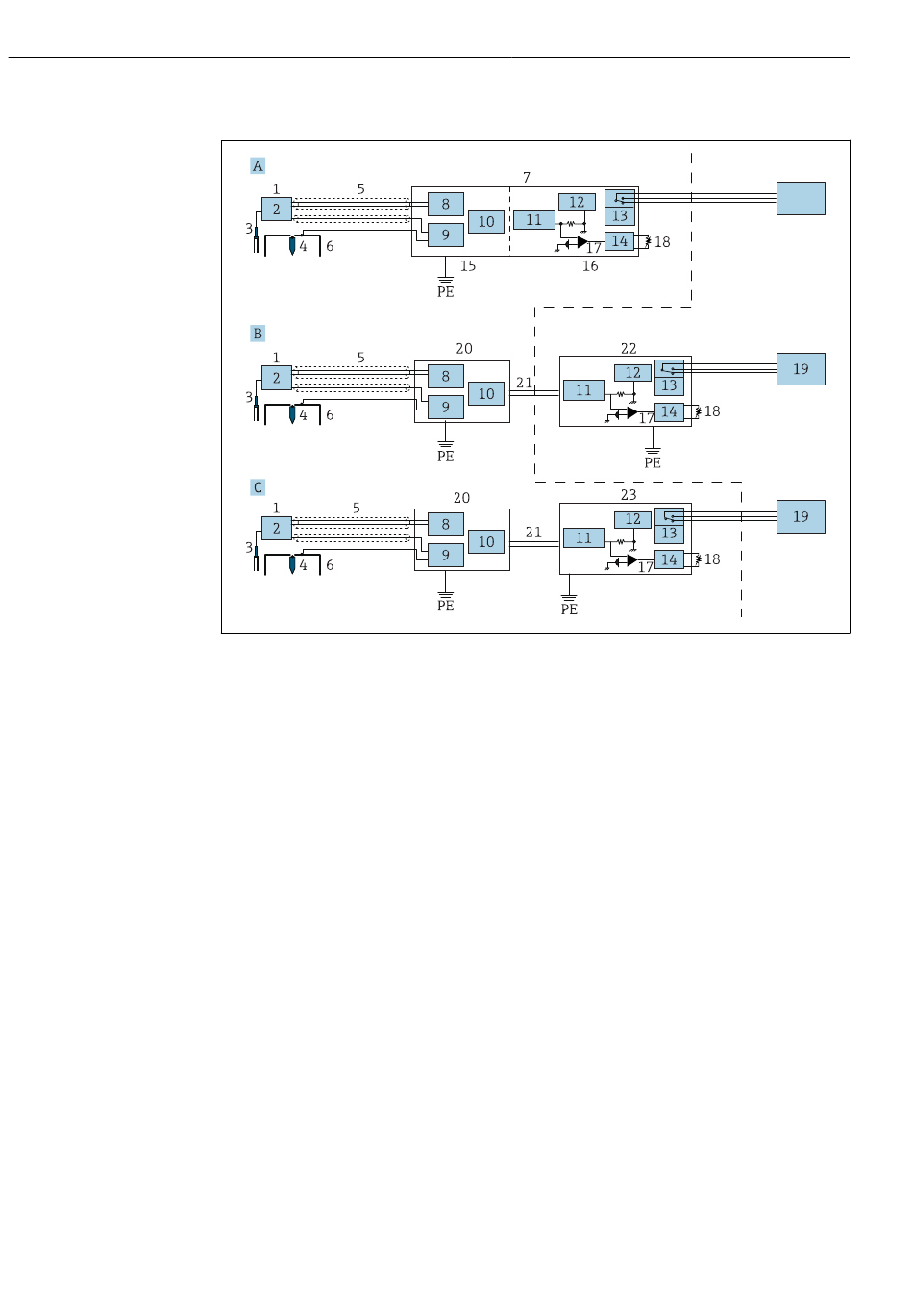

6.4 Anschlussplan
 22 Anschlussplan
A Ex d Messumformersystem (integrierte Ausführung)
B Eigensicheres Messumformersystem (separate Ausführung)
C Ex d [ia] Messumformersystem (separate Ausführung)
PE Schutzerde (Schutzleiter)
1 Schwimmer-Sensor NAR300
2 Schwinggabel-Vibrationserregereinheit
3 Schwinggabel
4 Elektrode zur Leitfähigkeitserkennung (Sensor)
5 Geeignetes Kabel
6 Elektrode zur Leitfähigkeitserkennung (Schwimmer)
7 Messumformer NRR261 (integrierte Ausführung)
8 Erkennungsschaltkreis für Flüssigkeit
9 Schaltkreis zur Leitfähigkeitserkennung
10 Schaltkreis Stromausgang
11 Sicherheitsbarriere
12 Schaltkreis Spannungsversorgung
13 Relais
14 Schaltkreis Verzögerung
15 Ex [ia] Schaltkreis
16 Ex d Schaltkreis
17 Stromerkennung
18 Trimmer zum Einstellen der Verzögerungszeit
19 Alarm
20 Sensor I/F Ex-Gehäuse
21 Stromsignal
22 Messumformer NRR262
23 Messumformer NRR261 (separate Ausführung)
NAR300-System
19
A0039890
