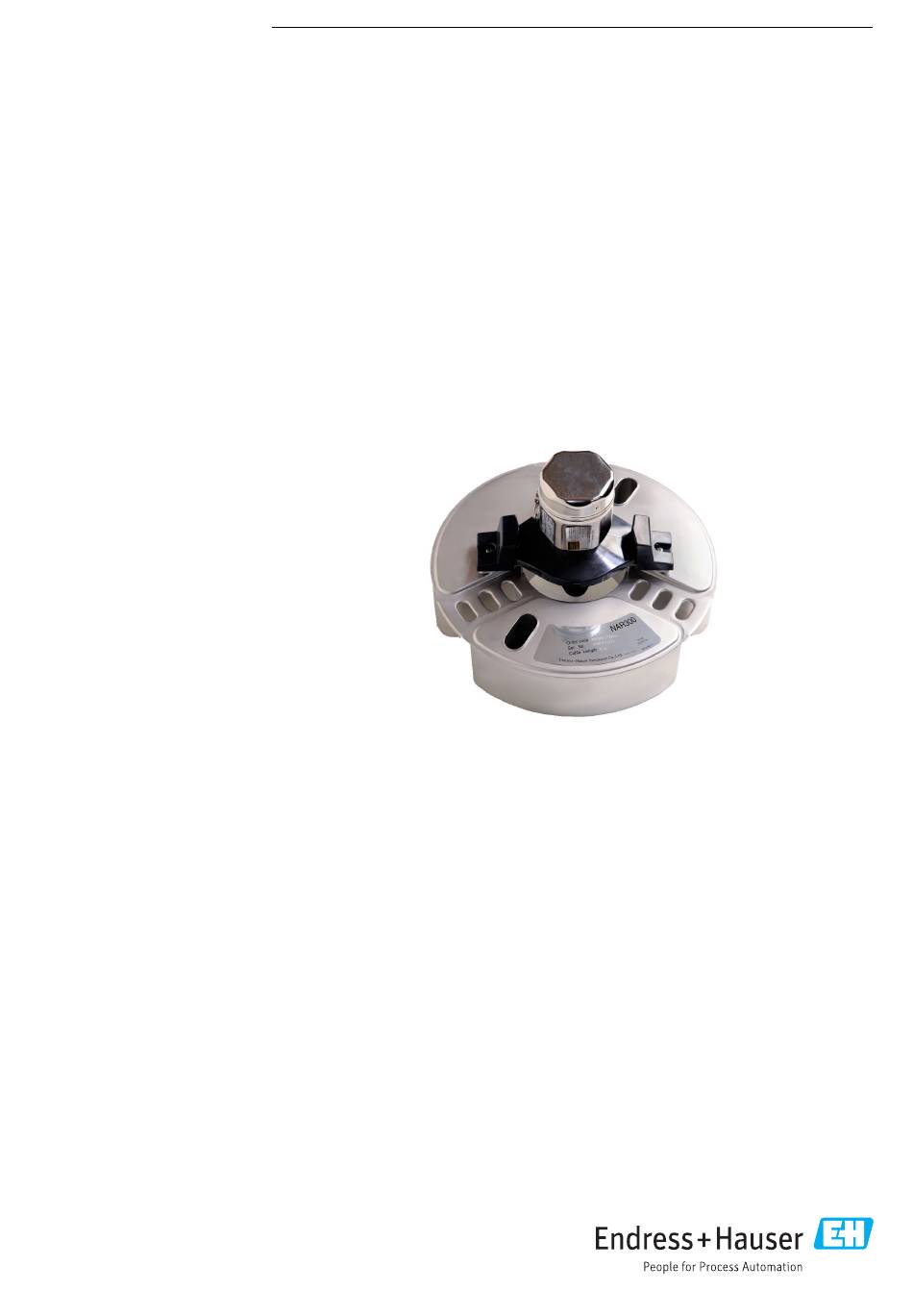

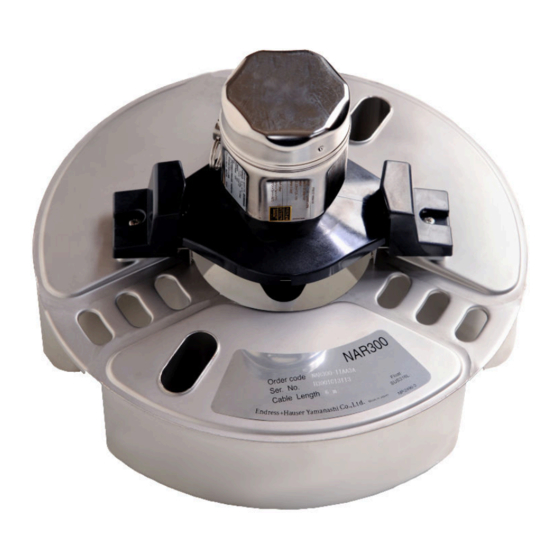

- Seite 1 Products Solutions Services BA00402G/00/DE/23.22-00 71566153 2022-03-18 Betriebsanleitung NAR300-System Ölleckmelder Schwimmer-Sensor...
- Seite 2 NAR300-System Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Einbaubedingungen ....29 NAR300-System montieren ....31 Justierung ......37 Anschluss . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument NAR300-System Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Informationstypen Und Grafiken
NAR300-System Hinweise zum Dokument Schlitzschraubendreher Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp... -
Seite 6: Dokumentation
Hinweise zum Dokument NAR300-System Dokumentation Folgende Dokumente sind im Download-Bereich unserer Website zu finden (www.endress.com/downloads). Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bietet: W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben 1.3.1 Technische Information (TI) Planungshilfe Dieses Dokument enthält alle technischen Daten des Geräts und vermittelt Ihnen einen Überblick über Zubehörteile und andere Produkte, die für dieses Gerät bestellt werden... -
Seite 7: Grundlegende Sicherheitshinweise
NAR300-System Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das für Installation, Inbetriebnahme, Diagnose und Instandhaltung zuständige Personal muss folgende Anforderungen erfüllen: ‣ Es muss sich um geschulte, qualifizierte Fachkräfte handeln, die über eine entspre- chende Qualifikation für diese spezifische Funktion und Aufgabe verfügen. -
Seite 8: Betriebssicherheit
Der Anlagenbetreiber ist für einen störungsfreien Betrieb des Gerätes verantwortlich. Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Sollten trotzdem Eingriffe erforderlich sein: Bitte Endress+Hauser Vertriebsbüro kon- taktieren. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣... -
Seite 9: Produktbeschreibung
Ex [ia] Transmitter NRR262 Ex [ia] Sensor I/F Ex-Gehäuse Das NAR300-System wird an einer Ölrückhaltemauer in einem Tanklager oder in einem Pumpensumpf in der Nähe einer Anlage oder einer Pumpe installiert und bietet exzellente Leckerkennung für Öle wie Petrochemikalien und Pflanzenöle. Sensoren mit zwei verschie- denen Erkennungsprinzipien, ein Leitfähigkeitssensor und ein Schwinggabelsensor, die-... -
Seite 10: Ex [Ia] Sensor I/F Ex-Gehäuse
Produktbeschreibung NAR300-System 3.2.2 Ex [ia] Sensor I/F Ex-Gehäuse Pos. Beschreibung Schutzklasse IP67 (Außenmontage) Spannungsversorgung Vom NRR261 oder NRR262 bereitgestellt Kabeleinführung • NAR300 (Schwimmer-Sensor)-Seite: G1/2, mit Kabelverschraubung • NRR261 oder NRR262 (Transmitter)-Seite: G1/2, NPT1/2, M20 Gewicht 3,2 kg (7,1 lb) Werkstoffe Gehäuse/Abdeckung: Aluminiumguss... -
Seite 11: Prozessbedingungen
NAR300-System Produktbeschreibung Pos. Beschreibung Gewicht ca. 0,6 kg (1,3 lb) Werkstoffe Gehäuse: Kunststoff Prozessbedingungen 3.3.1 Schwimmer-Sensor NAR300 / Sensor I/F Ex-Gehäuse Pos. Beschreibung Anforderungen zur • Die Dichte beträgt mindestens 0,7 g/cm , aber weniger als 1,0 g/cm Objekterkennung • Schwimmt in Wasser (wenn die Dichte 0,9 g/cm oder höher ist, muss die Viskosität... -
Seite 12: Lieferbeispiel Nach Bestellcode
Produktbeschreibung NAR300-System Lieferbeispiel nach Bestellcode Lieferbeispiel 1 Bestellcode Schwimmer-Sensor Bestellcode Transmitter NAR300- * 1* * 2 / 3 A NRR261-A/B/C/2/4 NRR261 Kabelverschraubung (Ex [ia] Kabeldurchfüh- rung) ist nur bei TIIS-Ex-Schutz-Spezifikationen Schwimmersensor enthalten Standardmäßiges Prüfwerkzeug (Zubehör) Bügelschraube Schwimmerführung (Stange) separat verpackt... - Seite 13 NAR300-System Produktbeschreibung Lieferbeispiel 2 Bestellcode Schwimmer-Sensor Bestellcode Transmitter NAR300- * 5* * 2 oder 3* NRR262 Schwimmersensor Schwimmerführung (Stange) separat verpackt Gewicht (zusammen mit dem Transmitter am Boden der Box verpackt) Sensor I/F Ex-Gehäuse Kabelverschraubung (Ex [ia] Kabeldurchführung) ist nur bei TIIS-Ex- Schutz-Spezifikationen enthalten Bügelschraube...
- Seite 14 Produktbeschreibung NAR300-System Lieferbeispiel 3 Bestellcode Schwimmer-Sensor Bestellcode Transmitter NAR300- * 5* * 2/3* NRR261-3/5** NRR261 Kabelverschraubung (Ex [ia] Kabeldurch- führung) ist nur bei TIIS-Ex-Schutz-Spe- zifikationen enthalten Bügelschraube Schwimmersensor Schwimmerführung (Stange) separat verpackt Gewicht (zusammen mit dem Transmitter am Boden der Box verpackt) Sensor I/F Ex-Gehäuse...
-
Seite 15: Betriebsbedingungen
NAR300-System Produktbeschreibung Betriebsbedingungen 3.5.1 Erkennungsempfindlichkeit Wenn die Elektrodenspitze aufgrund der zunehmenden Dicke der Ölschicht aus der unte- ren Wasserschicht herausgezogen wird, kann Wasser wie ein Eiszapfen an der Elektroden- spitze hängen, selbst dann, wenn sich die Elektrodenspitze im Öl befindet. In diesem Fall kann die Erkennungsempfindlichkeit um 1 …... -
Seite 16: Warenannahme Und Produktidenti
Warenannahme und Produktidentifikation NAR300-System Warenannahme und Produktidentifikation Warenannahme Bei Erhalt der Ware sind folgende Punkte zu prüfen: • Bestellcode auf Lieferschein und Produktaufkleber identisch? • Ist die Ware unbeschädigt? • Entspricht das Typenschild den Bestellinformationen auf dem Lieferschein? • Bei Bedarf (siehe Typenschild): Sind die Sicherheitshinweise (XA) beigefügt? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebsstelle. - Seite 17 ・ ・ (Ex572-829XJ) Refer to instruction manual (BA00402G). ・ を して さい。 IP67 IP67 Endress+Hauser Yamanashi Co.,Ltd. Yamamashi 406-0846 Made in Japan NP-2571-2 NP - 2478-4 Made in Japan A0038620 3 Typenschilder Ex d [ia] Transmitter (NAR300-11xxxx + NRR261-2xx-System) Separate Ausführung Ex [ia] Sensor I/F Ex-Gehäuse (NAR300-x5xxxx)
- Seite 18 Do not modify internal parts or circuits. ・ Refer to Ex-instruction manual (Ex58 -838XJ) I 20 エンドレスハウザー NP-2573-4 Endress+Hauser Yamanashi Co., Ltd Yamanashi 406-0846 Made in Japan A0039859 4 Typenschild für Ex [ia] Transmitter separate Ausführung (NRR262-xx) Bestellcode (Order code)
- Seite 19 Ambient Temp.：-20～+60℃ Process Temp.：-20 ～+ 60℃ Process Temp.：-20 ～+ 60℃ Process Temp. -20 ： ℃ 〜+ Endress+Hauser Yamanashi Co.,Ltd. Endress+Hauser Yamanashi Co.,Ltd. Endress+Hauser Yamanashi Co.,Ltd. Yamamashi 406-0846 Yamamashi 406-0846 Yamamashi 406-0846 NP-2668 NP-2678 NP-2673 Made in Japan Made in Japan Made in Japan Caution：...
- Seite 20 : Do not modify internal parts or circuits. : Use supply wires suitable 70°C minimum. : Do not open the cover when energized. : Refer to control drawing XA1745G-*/08/EN. Endress+Hauser Yamanashi Co., Ltd NP-2745-1 Yamanashi 406-0846 Made in Japan ...
- Seite 21 Caution: Do not modify internal parts or circuits. : Use supply wires suitable 70°C minimum. : Do not open the cover when energized. : Refer to Ex instruction manual XA01742G-*/08/EN Endress+Hauser Yamanashi Co., Ltd Yamanashi 406-0846 Made in Japan NP-2744-1...
- Seite 22 Warenannahme und Produktidentifikation NAR300-System NRR262 Order code Seri. no. AIS Class I, Div. 1, Gp. C, D Class I, Zone 0, AEx [ia] IIB Ambient temperature: -20°C ~ + 60°C IP20 Intrinsically safe circuit: Uo = 28 V Io = 85 mA Po = 595 mW Co = 0.083 F Lo = 2.4mH...
- Seite 23 WARNING: AFTER DE-ENERGIZING, DELAY 10 MINUTES WARNING: AFTER DE-ENERGIZING, DELAY 10 MINUTES して さい。 BEFORE OPENING. BEFORE OPENING. IP67 IP67 IP67 Endress+Hauser Yamanashi Co.,Ltd. Endress+Hauser Yamanashi Co.,Ltd. Yamamashi 406-0846 Yamamashi 406-0846 NP-2767 Made in Japan Made in Japan NP-2768 NP-2769 A0039865 ...
-
Seite 24: Kontaktadresse Des Herstellers
Warenannahme und Produktidentifikation NAR300-System Kontaktadresse des Herstellers Endress+Hauser Yamanashi Co., Ltd. 406-0846 862-1 Mitsukunugi, Sakaigawa-cho, Fuefuki-shi, Yamanashi Lagerung und Transport 4.4.1 Lagerbedingungen • Lagertemperatur: –20 … +60 °C (–4 … 140 °F) • Das Gerät in seiner Originalverpackung aufbewahren. 4.4.2... -
Seite 25: Einbau
NAR300-System Einbau Einbau Abmessungen NAR300-System 5.1.1 Abmessungen des NAR300 Schwimmer-Sensors 200 (7.87) 250 (9.84) 304 (11.97) A0039876 12 Skizze des NAR300 Schwimmer-Sensors . Maßeinheit mm (in) Deckel des Schwimmer-Sensors Endress+Hauser... - Seite 26 Einbau NAR300-System 5.1.2 Abmessungen des Ex d [ia] Transmitters NRR261 Nur der NRR261 mit TIIS- und JPN Ex-Zertifizierung wird mit einer Kabelverschraubung geliefert (externer Durchmesser kompatibler Kabel: φ12 … 16 mm (0,47 … 1,02 in)) Mithilfe des Bestellcodes des Ex d [ia] Transmitters NRR261 kann der Anschluss für die elektrische Kabeleinführung spezifiziert werden.
- Seite 27 NAR300-System Einbau 5.1.3 Abmessungen des Ex [ia] Transmitters NRR262 Der NRR262 wird in Innenräumen, wie z. B. Instrumentenräumen, installiert und kann ganz einfach mit zwei M4-Schrauben montiert werden. Zudem ist mit einer Hutschiene EN50022 (nicht im Lieferumfang enthalten) eine "One-Touch"-Montage (Einrasten) mög- lich.
-
Seite 28: Abmessungen Des Ex [Ia] Sensor I/F Ex-Gehäuses
Einbau NAR300-System 5.1.4 Abmessungen des Ex [ia] Sensor I/F Ex-Gehäuses Das Ex [ia] Sensor I/F Ex-Gehäuse wird in Kombination mit dem Ex d [ia] Transmitter NRR261 oder dem Ex [ia] Transmitter NRR262 verwendet, um Signale vom Schwimmer- Sensor in elektrische Stromsignale umzuwandeln. Normalerweise wird er an einem Rohr im Tanklager montiert und mit einer Bügelschraube (Typ JIS F 3022 B 50) befestigt. -
Seite 29: Einbaubedingungen
NAR300-System Einbau Einbaubedingungen A0039877 16 NAR300 + NRR26x Erdung der Klasse A (nur TIIS-Spezifikation) Alarmausgang Tank Anschlussbox Erdungsdraht (nur TIIS-Spezifikation) Trennwand U-förmige Nut Abschirmung Schacht Schachtdeckel Schwimmerführung Kette Gewicht Schwimmer-Sensor NAR300 Ablaufstutzen (100 mm (3,94 in) oder darüber) Geeignetes Kabel (im Lieferumfang des NAR300 enthalten) -
Seite 30: Vorsichtsmaßnahmen Hinsichtlich Installation/Einbau
Einbau NAR300-System 5.2.1 Vorsichtsmaßnahmen hinsichtlich Installation/Einbau 1. Installation eines Schutzes vor Verschmutzungen und Geröll; es empfiehlt sich, ein Dach oder eine Abdeckung vorzusehen, um zu verhindern, dass Schmutz oder Schnee in den Schacht gelangen. Hat sich Schnee auf dem Schwimmer-Sensor angesammelt, dann kommt es mit jeder Gewichtszunahme durch angesammeltem Schnee um 50 g zu einer Vergrößerung der Eintauchtiefe um 1 mm (0,04 in), was eine verminderte... -
Seite 31: Nar300-System Montieren
NAR300-System Einbau NAR300-System montieren 5.3.1 Vorsichtsmaßnahmen beim Handling Beim Transport des NAR300 den Schwimmer immer mit beiden Händen tragen. Gerät nie- mals an einer der in der Abbildung unten dargestellten Komponenten anheben oder hal- ten und auch nicht am oberen Teil des Float Sensors anheben. Außerdem niemals das Gehäuse umdrehen. -
Seite 32: Schwimmerführung Montieren
Wenn die Schwimmerführung kürzer als 2 000 mm (78,74 in) ist, Führung entweder kür- zen und verwenden oder die Vorgehensweise für Führungen von 2 000 mm (78,74 in) Länge oder mehr einhalten und Ihr Endress+Hauser Vertriebsbüro kontaktieren. 200 (7.87) (0.39) 200 (7.87) -
Seite 33: Kabel Für Nrr261 (Integrierte Ausführung) Anbringen
NAR300-System Einbau 5.3.3 Kabel für NRR261 (integrierte Ausführung) anbringen Vorgehensweise zur Montage 1. Eigensicheren Klemmenkastendeckel [7] und Schutz der Schaltkreisbaugruppe [6] entfernen. 2. Kabel des Schwimmer-Sensors [4] in die Kabelverschraubung [1] und die Kabel- durchführung für den eigensicheren Klemmenkasten einführen. -
Seite 34: Kabel Für Nar300-X5Xxxx Und Sensor I/F Ex-Gehäuse Anbringen
Einbau NAR300-System 5.3.4 Kabel für NAR300-x5xxxx und Sensor I/F Ex-Gehäuse anbringen Vorgehensweise zur Montage 1. Eigensicheren Klemmenkastendeckel [5] und Schutz der Schaltkreisbaugruppe [4] entfernen. 2. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabel- durchführung des eigensicheren Klemmenkastens einführen. - Seite 35 NAR300-System Einbau A0039882 20 Kabel für NAR300-15xxx und Sensor I/F Ex-Gehäuse anbringen Kabelverschraubung (muss separat erworben werden) Geschirmtes Kabel für NRR261/262 (muss separat erworben werden) Kabelverschraubung Kabel des Schwimmer-Sensors Kabelhalterung Schutz der Schaltkreisbaugruppe Deckel des eigensicheren Klemmenkastens Gewinde des geschirmten Kabels (M3)
- Seite 36 Einbau NAR300-System 5.3.5 Kabel des NRR261-3/5xx anbringen Vorgehensweise zur Montage 1. Eigensicheren Klemmenkastendeckel [6] und Deckel des Anschlussklemmenblocks [5] entfernen. 2. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabel- durchführung für den eigensicheren Klemmenkasten einführen. 3. Kabel an den Anschlussklemmenblock anschließen (siehe "Elektrischer Anschluss").
-
Seite 37: Justierung
NAR300-System Einbau Justierung 5.4.1 Überprüfung der Erkennungsempfindlichkeit in der aktuellen Flüssigkeit Überprüfung der Erkennungsempfindlichkeit, wenn es sich bei der unteren Schicht um Wasser und bei der oberen Schicht um Öl handelt Wenn die Elektrodenspitze aufgrund der zunehmenden Dicke der Ölschicht aus der unte- ren Wasserschicht herausgezogen wird, kann Wasser wie ein Eiszapfen an der Elektroden- spitze hängen, selbst dann, wenn sich die Elektrodenspitze im Öl befindet. - Seite 38 Einbau NAR300-System A0039891 22 Alarmausgangsrelais Trimmer zum Einstellen der Verzögerungszeit Deckel LED Power (grün) / Alarm (rot) Endress+Hauser...
-
Seite 39: Anschluss
NAR300-System Anschluss Anschluss Externe Erdungsklemme über die kürzest mögliche Strecke gemäß Standards für Erdung der Klasse A (≤ 10 Ω) anschließen. Bei Einsatz eines Ex [ia] Schwimmer-Sensors NAR300 und eines Ex d [ia] Transmitters NRR261 muss der NRR261 über die integrierte Sicherheitsbarriere geerdet werden. Hierzu wie folgt vorgehen (nur TIIS-Spezifikationen). -
Seite 40: Vorgehensweise Zur Verdrahtung Von Erdungskabeln
Anschluss NAR300-System Vorgehensweise zur Verdrahtung von Erdungskabeln Wird eine Erdung der Klasse A von einem Ex [ia] Anschluss anstelle einer Erdung der Klasse A von einem Ex d Anschluss vorgenommen, siehe Abbildung unten. A0039886 23 Beispiel für die Erdung von Transmitter NRR261 Erdung der Klasse A im nicht explosionsgefährdeten Bereich (nur TIIS-Spezifikation) -
Seite 41: Nrr261-2/4/A/B/C Verdrahtung
NAR300-System Anschluss NRR261-2/4/A/B/C Verdrahtung 90 - 250V 2, 3 50/50Hz N.C1 N.O1 COM1 FG H- H+ FEL+ FEL- FRAME GUARD PROBE A0039887 24 Verdrahtung von Ex d [ia] Transmitter NRR261-2/A/B/C Schwimmer-Sensor NAR300-x1xxxx Ex d [ia] Transmitter NRR261 (integrierte Ausführung) - Seite 42 Anschluss NAR300-System Fixierschrauben Anschluss (M3) (nur TIIS-Spezifikation) FG Sicherheitsbarriere GND (für Erdung der Klasse A)/Gewinde (M4) (nur TIIS-Spezifikation), siehe 4 unten Blau 4: interne Verdrahtung von Zener-Trenner/Gewinde (M4) Der Anschluss GND zwischen L und N auf dem NRR261 wird angeschlossen, wenn ein FG-bestücktes AC-Kabel verwendet wird.
-
Seite 43: Nrr262-2/4/A/B/C Verdrahtung
NAR300-System Anschluss NRR262-2/4/A/B/C Verdrahtung FEL+ FEL- FRAME GUARD PROBE 2, 3 N.C COM N.O A0039888 25 Verdrahtung von Ex [ia] Transmitter NRR262-2/A/B/C Schwimmer-Sensor NAR300-x5xxxx (Sensor I/F Ex-Gehäuse ist ebenfalls im Code enthalten) Sensor I/F Ex-Gehäuse Ex [ia] Transmitter NRR262 Grün/Gewinde (M3) (siehe 1 unten) - Seite 44 Anschluss NAR300-System Ex [ia] geeignetes Anschlusskabel verwendet (6 … 30 m (19,69 … 98,43 ft): Je nach Optionscode am Produkt angebracht) Sensor I/F Ex-Gehäuse und NRR262-Kabel (vom Kunden bereitzustellen) Für Erdung der Klasse A für Eigensicherheit/ Gewinde (M4) Normalerweise ist nur der FG-Anschluss eines Sensor I/F Ex-Gehäuses geschirmt.
-
Seite 45: Nrr261-3/5 Verdrahtung
NAR300-System Anschluss NRR261-3/5 Verdrahtung FEL+ FEL- FRAME GUARD PROBE 90 - 250V 3, 4 50/50Hz N.C1 COM1 N.O1 A0039889 26 Verdrahtung des Ex d [ia] Transmitters NRR261-3 Schwimmer-Sensor NAR300-x5xxxx (Sensor I/F Ex-Gehäuse ist ebenfalls im Code enthalten) Sensor I/F Ex-Gehäuse Ex d [ia] Transmitter NRR261 (separate Ausführung) - Seite 46 Anschluss NAR300-System Ex d Anschluss Eigensicherer Anschluss Überspannungsschutz (installiert)/Gewinde (M3) Grün-Gelb: FG Sicherheitsbarriere GND (für Erdung der Klasse A/nur TIIS-Spezifikation)/Gewinde (M4) (siehe 6 unten) Normalerweise ist nur der FG-Anschluss eines Sensor I/F Ex-Gehäuses geschirmt. Je nach Einbauumgebung sind jedoch entweder nur der Anschluss GND des NRR262 oder beide FG-Anschlüsse des Sensor I/F Ex-Gehäuses und der GND-Anschluss des...
-
Seite 47: Schaltplan
NAR300-System Anschluss Schaltplan A0039890 27 Schaltplan Ex d Transmittersystem (integrierte Ausführung) Eigensicheres Transmittersystem (separate Ausführung) Ex d [ia] Transmittersystem (separate Ausführung) Schutzerde (Schutzleiter) GND Erdung der Klasse A (nur TIIS-Spezifikationen) Schwimmer-Sensor NAR300 Schwinggabel-Vibrationserregereinheit Schwinggabel Elektrode zur Leitfähigkeitserkennung (Sensor) Geeignetes Kabel Elektrode zur Leitfähigkeitserkennung (Schwimmer) -
Seite 48: Arbeitsprinzip Der Alarmaktivierung
Anschluss NAR300-System Arbeitsprinzip der Alarmaktivierung Das vom NAR300 Schwimmer-Sensor festgestellte Ölleckerkennungssignal, wird im Transmitter oder im Sensor I/F Ex-Gehäuse in ein Stromsignal umgewandelt. Danach wird es über die Ex [ia] Sicherheitsbarriere im Transmitter mit dem Schaltkreis zur Stromerken- nung verbunden. Im Schaltkreis zur Stromerkennung wird das Vorhandensein oder Fehlen eines Ölleckalarmsignals durch die Höhe des elektrischen Stroms bestimmt und das... -
Seite 49: Störungsbehebung
NAR300-System Störungsbehebung Störungsbehebung Betriebssicher (es wird ein Alarm ausgegeben, wenn kein Ölleck besteht) Es besteht das Risiko, dass ein Alarm aufgrund der folgenden Bedingungen ausgegeben wird (selbst wenn kein Ölleck besteht). Pos. Beschreibung Gefrorenes Schachtwasser Ein Alarm wird aktiviert, wenn das Schachtwasser gefriert und der Leitfähigkeits- sensor es als Isolator erkennt. - Seite 50 Störungsbehebung NAR300-System Pos. Beschreibung Ölleck während Schneefall Wenn Schnee auf der Ölschichtoberfläche schwimmt, wird das Wasser des geschmolzenen Schnees vom Leitfähigkeitssensor als Wasser erkannt und kein Alarm aktiviert. Änderung in der Dichte des Wird ein Frostschutz eingesetzt, um ein Gefrieren zu verhindern, ist die Erken- Schachtwassers nungsempfindlichkeit geringer als normal und führt zu einer Alarmverzögerung,...
-
Seite 51: Funktionsprüfung
NAR300-System Störungsbehebung Funktionsprüfung Um eine Funktionsprüfung vorzunehmen, eine Person abstellen, um den Schwimmer-Sen- sor zu bedienen, und eine weitere Person, um vor Ort den Betrieb des Sensor I/F Ex- Gehäuses oder des Ex d Transmitters NRR261 zu überprüfen. Elektrostatische Aufladung auf dem Sensor vermeiden. -
Seite 52: Funktionsprüfwerkzeug (Sonderwerkzeug)
Störungsbehebung NAR300-System A0039898 29 Standardmäßiges Prüfwerkzeug (Zubehör) Standardmäßige Prüfwerkzeuge Funktionsprüfwerkzeug (Sonderwerkzeug) Funktionsprüfwerkzeug auf die Schwinggabeleinheit schrauben. Das Funktionsprüfwerk- zeug kann unter Produktnr. 71137732 bestellt werden. A0039894 30 Funktionsprüfwerkzeug (Sonderwerkzeug) Funktionsprüfwerkzeug Endress+Hauser... -
Seite 53: Flussdiagramm Für Funktionsprüfung
NAR300-System Störungsbehebung 7.3.1 Flussdiagramm für Funktionsprüfung A0052681 Endress+Hauser... -
Seite 54: Probleme Im Transmitter/Alarmsystem
Störungsbehebung NAR300-System Bevor der Alarmbetrieb überprüft wird, präventive Maßnahmen ergreifen, um sicherzu- stellen, dass das Alarmsystem selbst dann nicht beeinträchtigt wird, wenn ein Ölleckalarm ausgegeben wird. Informationen dazu, wie die ordnungsgemäße Funktion überprüft wird, siehe "Flussdiagramm für Funktionsprüfung im vorherigen Abschnitt. Das folgende Dia- gramm zeigt den Punkt zur Spannungsüberprüfung, der im Flussdiagramm beschrieben... -
Seite 55: Leitfähigkeitssensor Reinigen
NAR300-System Störungsbehebung Leitfähigkeitssensor reinigen Normalerweise prüft der NAR300 den Leitfähigkeitszustand zwischen der Elektroden- spitze und der Haupteinheit des Schwimmers. Besteht Leitfähigkeit, dann bestimmt das Gerät, dass "Wasser" vorhanden ist; besteht keine Leitfähigkeit, bestimmt das Gerät, dass "Öl" oder "Luft" vorhanden ist. Da der Elektrodenhalter mit der Haupteinheit des Schwimm- ers verbunden ist, bestimmt das Gerät, wenn der Halter leitfähig wird, dass "Wasser"... -
Seite 56: Wartung
• Bestätigen, dass der NAR300 nach der Überprüfung des Kabels und der Verdrahtung auf Beschädigungen, normal funktioniert. Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Re-Kalib- rierung, Wartungsservice oder Gerätetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. -
Seite 57: Reparatur
Allgemeine Informationen zu Reparaturen 9.1.1 Reparaturkonzept Das Endress+Hauser Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch die Endress+Hauser Serviceabteilung oder speziell geschulte Kun- den durchgeführt werden können. Ersatzteile sind in passenden Kits erhältlich. Sie werden zusammen mit den entsprechen- den Einbauanweisungen geliefert. -
Seite 58: Rücksendung
Reparatur NAR300-System Rücksendung Die Anforderungen für eine sichere Rücksendung können je nach Gerätetyp und landes- spezifischer Gesetzgebung unterschiedlich sein. 1. Informationen auf der Internetseite einholen: http://www.endress.com/support/return-material 2. Das Gerät bei einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung zurücksenden. Entsorgung Folgende Hinweise zur Entsorgung beachten: •... -
Seite 59: Zubehör
Wenn ein Gerät bestellt wurde, das mit einer Schwimmerführung ausgestattet ist, dann den Schwimmer horizontal einbauen. Verschmutzungen oder Steine entfernen, sodass der Schwimmer-Sensor horizontal aufsetzen kann. Die Standardlänge einer Schwimmerfüh- rung beträgt 2 m (6,57 in); wird eine andere Länge benötigt, bitte Ihr Endress+Hauser Vertriebsbüro kontaktieren. 200 (7.87) (0.39) -
Seite 60: Bügelschraube/Kabelverschraubung
Zubehör NAR300-System 10.2 Bügelschraube/Kabelverschraubung (wasserdichter Anschluss) Die Bügelschraube (JIS F3022 B50) wird zur Montage eines Transmitters benötigt. Ein Ersatzrohr von 50A (2B φ60,5 mm (198,5 in)) bereithalten. Nach dem Einführen des Kabels vom NAR300 die Kabelverschraubung festziehen und sichern. Die druckfeste Abdichtungskabelverschraubung wird nur für die TIIS/JPN Ex-Spezifi- kation mitgeliefert. -
Seite 61: Stichwortverzeichnis
NAR300-System Stichwortverzeichnis Stichwortverzeichnis Symbole Applikation ....... . . 7 Sicherheitshinweise grundlegende . - Seite 64 *71566153* 71566153 www.addresses.endress.com...
