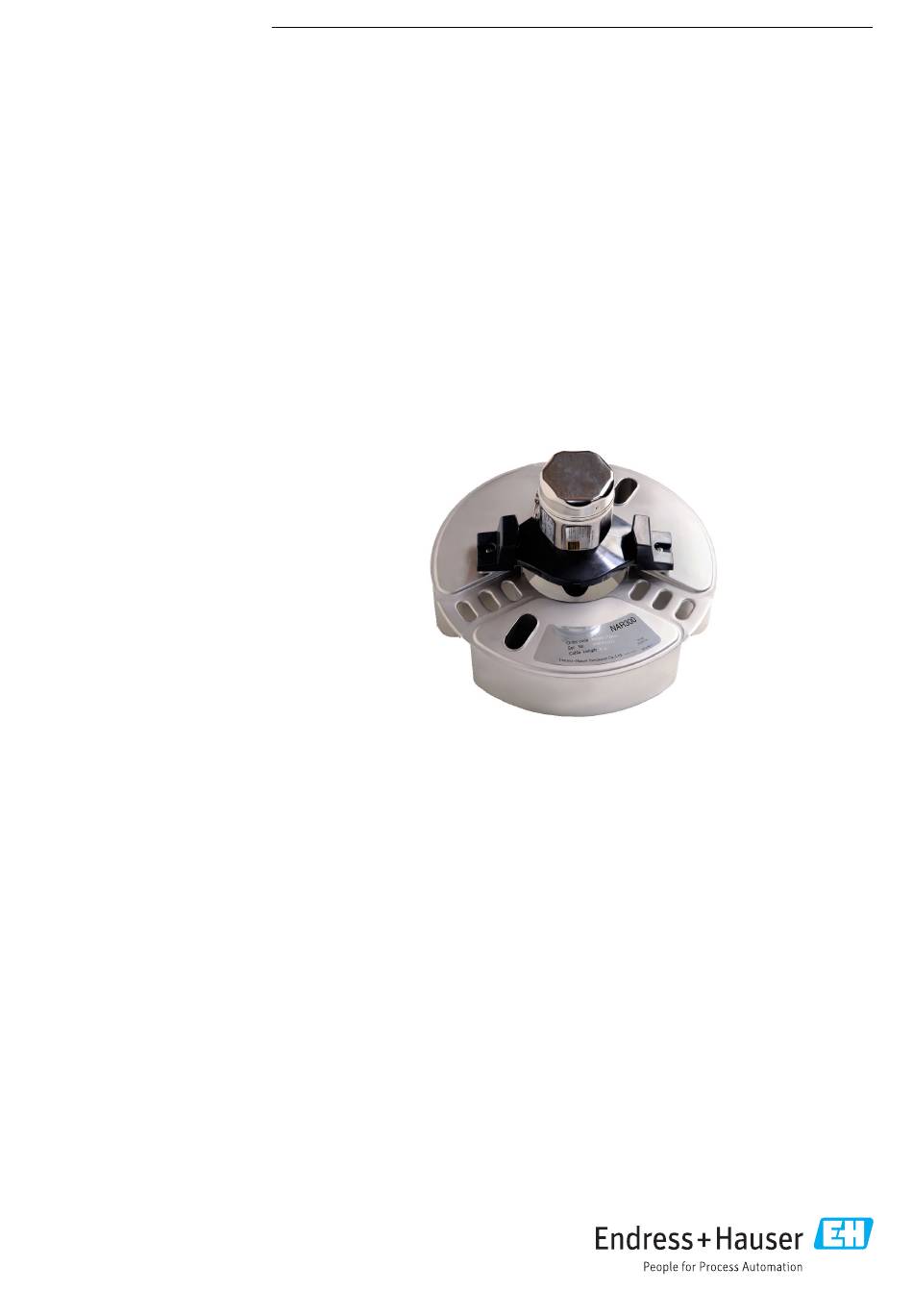

- Seite 1 Products Solutions Services BA00402G/00/DE/24.23-00 71619283 2023-05-15 Betriebsanleitung NAR300-System Ölleckmelder Schwimmer-Sensor...
- Seite 2 NAR300-System Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Einbaubedingungen ....26 NAR300-System montieren ....28 Justierung ......34 Elektrischer Anschluss .
- Seite 4 Hinweise zum Dokument NAR300-System Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
- Seite 5 NAR300-System Hinweise zum Dokument Schlitzschraubendreher Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp...
- Seite 6 Hinweise zum Dokument NAR300-System Dokumentation Folgende Dokumente sind im Download-Bereich unserer Website zu finden (www.endress.com/downloads). Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bietet: W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben 1.3.1 Technische Information (TI) Planungshilfe Dieses Dokument enthält alle technischen Daten des Geräts und vermittelt Ihnen einen Überblick über Zubehörteile und andere Produkte, die für dieses Gerät bestellt werden...
- Seite 7 NAR300-System Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Grundlegende Hinweise zur Sicherheit 2.1.1 Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣...
- Seite 8 Anleitung ist. Produktsicherheit Das NAR300-System wurde gemäß GEP (Good Engineering Practice) konzipiert, um die neuesten Sicherheitsauflagen zu erfüllen, und wurde vor der Auslieferung ab Werk ent- sprechend geprüft, um sicherzustellen, dass es für einen sicheren Einsatz bereit ist. Das NAR300-System erfüllt die allgemeinen Sicherheitsstandards und gesetzlichen Anforde-...
- Seite 9 NAR300-System Produktbeschreibung Produktbeschreibung Das NAR300-System wird in einem Schacht in der Ölrückhaltemauer eines Tanklagers oder in einem Pumpensumpf in der Nähe einer Anlage oder einer Pumpe installiert und bietet exzellente Leckerkennung für Öle wie Petrochemikalien und Pflanzenöle. Sensoren mit zwei verschiedenen Erkennungsprinzipien, ein Leitfähigkeitssensor und ein Schwing- gabelsensor, dienen dazu, die Erkennungsbedingungen unabhängig zu überwachen.
- Seite 10 Produktbeschreibung NAR300-System Pos. Beschreibung I/O-Kabel Geeignetes geschirmtes Kabel (PVC) sowie mit Kabelschwimmer (Standard 6 m (19,69 ft)) Gewicht ca. 2,5 kg (5,5 lb) (inkl. dediziertes geschirmtes Kabel (PVC) 6 m (19,69 ft)) Mit Öl justiert (Kerosin: Dichte ca.: 0,8), untere Schicht Wasser (Wasser: Dichte ca.: 1,0), statischer Füll- stand und/oder ohne Oberflächenspannung.
- Seite 11 NAR300-System Produktbeschreibung Pos. Beschreibung Maximale Leistungsaufnahme • AC-Spannungsversorgung: 20 VA • DC-Spannungsversorgung: 2 W Ausgang • Kontaktausgang: 1SPDT • Maximale Kontaktauslegung: 250 V , 1 A, 100 VA oder 100 V : 1 A, 25 W • Ausfallsicherheitsfunktion: Aktivert, wenn die Spannungsversorgung aus- geschaltet ist und bei Frost (siehe "Tabelle Alarmausgabe")
- Seite 12 Produktbeschreibung NAR300-System Lieferbeispiel nach Bestellcode Lieferbeispiel 1 Bestellcode Schwimmer-Sensor Bestellcode Messumformer NAR300- * 1* * 2 / 3 A NRR261-A/B/C/4 NRR261 Bügelschraube Schwimmersensor Standardmäßiges Prüfwerkzeug (Zubehör) Schwimmerführung (Stange) separat verpackt Gewicht (zusammen mit dem Messumformer am Boden der Box verpackt) Eine Kabelverschraubung (wasserdichte Verbindung) ist nur im Lieferumfang des Sensor I/F Ex-Gehäuses oder des NRR261 mit JPNEx-Spezifikationen enthalten.
- Seite 13 NAR300-System Produktbeschreibung Lieferbeispiel 2 Bestellcode Schwimmer-Sensor Bestellcode Messumformer NAR300- * 5* * 2/3* NRR262 Sensor Input NRR262 Delay Power: Green Timer Alarm: Red (second) Power Output AC90-250V Monitor Schwimmersensor Schwimmerführung (Stange) separat verpackt Gewicht (zusammen mit dem Messumformer am Boden der Box ver- packt) Bügelschraube...
- Seite 14 Produktbeschreibung NAR300-System Lieferbeispiel 3 Bestellcode Schwimmer-Sensor Bestellcode Messumformer NAR300- * 5* * 2/3* NRR261 - 5** NRR261 Bügelschraube Schwimmersensor Schwimmerführung (Stange) separat verpackt Gewicht (zusammen mit dem Messumformer am Boden der Box verpackt) Bügelschraube Sensor I/F Ex-Gehäuse Standardmäßiges Prüfwerkzeug (Zubehör) •...
- Seite 15 Wenn es sich bei der zu erkennenden Substanz um Benzin handelt oder wenn das System in einer Atmosphäre verwendet werden soll, die ständig flüchtigem Öldampf ausgesetzt ist, bitte Ihr nächstes Endress+Hauser Vertriebsbüro kontaktieren und unter "Sonderspezi- fikationen" die Spezifikationen für die Benzinanwendung bestellen.
- Seite 16 • Entsprechen die Typenschilddaten den Bestellangaben auf dem Lieferschein? • Bei Bedarf (siehe Typenschild): Sind die Sicherheitshinweise (XA) beigefügt? Wenn eine oder mehrere dieser Bedingungen nicht zutreffen: Wenden Sie sich an Ihr Endress+Hauser Vertriebsbüro oder Ihren Distributor. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
- Seite 17 NAR300-System Warenannahme und Produktidentifizierung A0039861 3 Typenschild für NAR300 Typenschild des NAR300 für FM Typenschild des NAR300 für ATEX/IECEx Bestellcode (Order code) Seriennummer Endress+Hauser...
- Seite 18 : Do not modify internal parts or circuits. : Use supply wires suitable 70°C minimum. : Do not open the cover when energized. : Refer to control drawing XA1745G-*/08/EN. Endress+Hauser Yamanashi Co., Ltd NP-2745-1 Yamanashi 406-0846 Made in Japan ...
- Seite 19 NAR300-System Warenannahme und Produktidentifizierung NRR262 Order code Seri. no. AIS Class I, Div. 1, Gp. C, D Class I, Zone 0, AEx [ia] IIB Ambient temperature: -20°C ~ + 60°C IP20 Intrinsically safe circuit: Uo = 28 V Io = 85 mA Po = 595 mW Co = 0.083 F Lo = 2.4mH...
- Seite 20 WARNING: AFTER DE-ENERGIZING, DELAY 10 MINUTES WARNING: AFTER DE-ENERGIZING, DELAY 10 MINUTES して さい。 BEFORE OPENING. BEFORE OPENING. IP67 IP67 IP67 Endress+Hauser Yamanashi Co.,Ltd. Endress+Hauser Yamanashi Co.,Ltd. Yamamashi 406-0846 Yamamashi 406-0846 NP-2767 Made in Japan Made in Japan NP-2768 NP-2769 A0039865 ...
- Seite 21 NAR300-System Warenannahme und Produktidentifizierung Kontaktadresse des Herstellers Endress+Hauser Yamanashi Co., Ltd. 406-0846 862-1 Mitsukunugi, Sakaigawa-cho, Fuefuki-shi, Yamanashi Lagerung und Transport 4.4.1 Lagerbedingungen • Lagertemperatur: –20 … +60 °C (–4 … 140 °F) • Das Gerät in seiner Originalverpackung aufbewahren. 4.4.2...
- Seite 22 Einbau NAR300-System Einbau Abmessungen NAR300-System 5.1.1 Abmessungen des NAR300 Schwimmer-Sensors 200 (7.87) 250 (9.84) 304 (11.97) A0039876 8 Skizze des NAR300 Schwimmer-Sensors. Maßeinheit mm (in) Deckel des Schwimmer-Sensors Endress+Hauser...
- Seite 23 NAR300-System Einbau 5.1.2 Abmessungen des Ex d [ia] Messumformers NRR261 Nur der NRR261 mit JPN Ex-Zertifizierung wird mit einer Kabelverschraubung geliefert (externer Durchmesser kompatibler Kabel: φ12 … 16 mm (0,47 … 1,02 in)). Mithilfe des Bestellcodes des Ex d [ia] Messumformers NRR261 kann der Anschluss für die elektrische Kabeleinführung spezifiziert werden.
- Seite 24 Einbau NAR300-System 5.1.3 Abmessungen des Ex [ia] Messumformers NRR262 Der NRR262 wird in Innenräumen, wie z. B. Instrumentenräumen, installiert und kann ganz einfach mit zwei M4-Schrauben montiert werden. Zudem ist mit einer Hutschiene EN50022 (nicht im Lieferumfang enthalten) eine "One-Touch"-Montage (Einrasten) mög- lich.
- Seite 25 NAR300-System Einbau 5.1.4 Abmessungen des Ex [ia] Sensor I/F Ex-Gehäuses Das Ex [ia] Sensor I/F Ex-Gehäuse wird in Kombination mit dem Ex d [ia] Messumformer NRR261 oder dem Ex [ia] Messumformer NRR262 verwendet, um Signale vom Schwim- mer-Sensor in elektrische Stromsignale umzuwandeln. Normalerweise wird er an einem Rohr im Tanklager montiert und mit einer Bügelschraube (Typ JIS F 3022 B 50) befestigt.
- Seite 26 Einbau NAR300-System Einbaubedingungen Sensor Input NRR262 Delay Power: Green Timer Alarm: Red (second) Power AC90-250V Output Monitor A0039877 12 NAR300 + NRR26x Alarmausgang Tank Anschlussbox Trennwand U-förmige Nut Sieb Schacht Schachtdeckel Schwimmerführung Kette Gewicht Schwimmer-Sensor NAR300 Ablaufstutzen (mindestens 100 mm (3,94 in))
- Seite 27 NAR300-System Einbau 5.2.1 Vorsichtsmaßnahmen hinsichtlich Installation/Einbau 1. Installation eines Schutzes vor Verschmutzungen und Geröll; es empfiehlt sich, ein Dach oder eine Abdeckung vorzusehen, um zu verhindern, dass Schmutz oder Schnee in den Schacht gelangen. Hat sich Schnee auf dem Schwimmer-Sensor angesammelt, dann kommt es mit jeder Gewichtszunahme durch Schnee um 50 g zu einer Vergrö-...
- Seite 28 Einbau NAR300-System NAR300-System montieren 5.3.1 Vorsichtsmaßnahmen bei der Handhabung Beim Transport des NAR300 den Schwimmer immer mit beiden Händen tragen. Gerät nie- mals an einer der in der Abbildung unten dargestellten Komponenten anheben oder hal- ten und auch nicht am oberen Teil des Schwimmer-Sensors anheben. Außerdem niemals das Gehäuse umdrehen.
- Seite 29 Wenn die Schwimmerführung kürzer als 2 000 mm (78,74 in) ist, Führung entweder kür- zen und verwenden oder die Vorgehensweise für Führungen von 2 000 mm (78,74 in) Länge oder mehr einhalten und Ihr Endress+Hauser Vertriebsbüro oder Ihren Distributor kontaktieren.
- Seite 30 Einbau NAR300-System 5.3.3 Kabel für NRR261-4xx (integrierte Ausführung) anbringen Vorgehensweise zur Montage 1. Deckel des eigensicheren Klemmenkastens [7] und Schutz der Schaltkreisbaugruppe [6] entfernen. 2. Kabel des Schwimmer-Sensors [4] in die Kabelverschraubung [1] und die Kabel- durchführung für den eigensicheren Klemmenkasten einführen.
- Seite 31 NAR300-System Einbau 5.3.4 Kabel für NAR300-x5xxxx und Sensor I/F Ex-Gehäuse anbringen Vorgehensweise zur Montage 1. Deckel des eigensicheren Klemmenkastens [5] und Schutz der Schaltkreisbaugruppe [4] entfernen. 2. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabel- durchführung für den eigensicheren Klemmenkasten einführen.
- Seite 32 Einbau NAR300-System A0039882 16 Kabel für NAR300-x5xxxx und Sensor I/F Ex-Gehäuse anbringen Kabelverschraubung Geschirmtes Kabel für NRR261/262 (muss separat erworben werden) Beispiel für Montage der Kabelverschraubung Kabel des Schwimmer-Sensors Kabelhalterung Schutz der Schaltkreisbaugruppe Deckel des eigensicheren Klemmenkastens Geschirmte Kabelschraube (M3)
- Seite 33 NAR300-System Einbau 5.3.5 Kabel des NRR261-5xx anbringen Vorgehensweise zur Montage 1. Deckel des eigensicheren Klemmenkastens [6] und Deckel des Anschlussklemmenb- locks [5] entfernen. 2. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabel- durchführung für den eigensicheren Klemmenkasten einführen.
- Seite 34 Einbau NAR300-System Justierung 5.4.1 Verifizierung der Erkennungsempfindlichkeit in der aktuellen Flüssigkeit Verifizierung der Erkennungsempfindlichkeit, wenn es sich bei der unteren Schicht um Wasser und bei der oberen Schicht um Öl handelt Wenn die Elektrodenspitze aufgrund der zunehmenden Dicke der Ölschicht aus der unte- ren Wasserschicht herausgezogen wird, kann Wasser wie ein Eiszapfen an der Elektroden- spitze hängen, selbst dann, wenn sich die Elektrodenspitze im Öl befindet.
- Seite 35 NAR300-System Einbau Sensor Input NRR262 Delay Power: Green Timer Alarm: Red (second) Power Output AC90-250V Monitor A0039891 18 Alarmausgangsrelais Trimmer zum Einstellen der Verzögerungszeit Deckel LED Power (grün)/Alarm (rot) Endress+Hauser...
- Seite 36 Elektrischer Anschluss NAR300-System Elektrischer Anschluss NRR261-4/A/B/C Verdrahtung 90 - 250V 2, 3 50/50Hz N.C1 N.O1 COM1 FG H- H+ FEL+ FEL- FRAME GUARD PROBE A0039887 19 Verdrahtung von Ex d [ia] Messumformer NRR261-4/A/B/C Schwimmer-Sensor NAR300-x1xxxx Ex d [ia] Messumformer NRR261 (integrierte Ausführung)
- Seite 37 NAR300-System Elektrischer Anschluss Spannungsversorgung: AC/DC Alarmausgang: Alarm/SPS/PLS etc. Überspannungsschutz (installiert) Die folgenden Zahlen entsprechen den Beschreibungen im Diagramm. 1. Der Anschluss GND zwischen L und N auf dem NRR261 wird angeschlossen, wenn ein FG-bestücktes AC-Kabel verwendet wird. 2. Bei Verwendung einer 22 … 26 V Spannungsversorgung ist Anschlussnummer L + (positiv) und N - (negativ).
- Seite 38 Elektrischer Anschluss NAR300-System NRR262-4/A/B/C Verdrahtung Sensor Input NRR262 Delay Power: Green Timer Alarm: Red (second) Power AC90-250V Output Monitor FEL+ FEL- FRAME GUARD PROBE 2, 3 Sensor Input NRR262 N.C COM N.O Delay Power: Green Timer Alarm: Red (second) Power...
- Seite 39 NAR300-System Elektrischer Anschluss Ex [ia] geeignetes Anschlusskabel verwendet (6 … 30 m (19,69 … 98,43 ft): Je nach Optionscode im Liefer- umfang des Produkts enthalten) Sensor I/F Ex-Gehäuse und NRR262-Kabel (vom Kunden bereitzustellen) Für Schutzleiter, Schraube (M4) Die folgenden Zahlen entsprechen den Beschreibungen im Diagramm.
- Seite 40 Elektrischer Anschluss NAR300-System NRR261-5 Verdrahtung FEL+ FEL- FRAME GUARD PROBE 90 - 250V 3, 4 50/50Hz N.C1 COM1 N.O1 A0039889 21 Verdrahtung des Ex d [ia] Messumformers NRR261-5 Schwimmer-Sensor NAR300-x5xxxx (Sensor I/F Ex-Gehäuse ist ebenfalls im Code enthalten) Sensor I/F Ex-Gehäuse Ex d [ia] Messumformer NRR261 (separate Ausführung)
- Seite 41 NAR300-System Elektrischer Anschluss Ex d Anschluss Eigensicherer Anschluss Überspannungsschutz (installiert), Schraube (M3) Die folgenden Zahlen entsprechen den Beschreibungen im Diagramm. 1. Normalerweise ist nur der FG-Anschluss eines Sensor I/F Ex-Gehäuses geschirmt. Je nach Einbauumgebung sind jedoch entweder nur der Anschluss GND des NRR262 oder beide FG-Anschlüsse des Sensor I/F Ex-Gehäuses und der GND-Anschluss des...
- Seite 42 Elektrischer Anschluss NAR300-System Anschlussplan A0039890 22 Anschlussplan Ex d Messumformersystem (integrierte Ausführung) Eigensicheres Messumformersystem (separate Ausführung) Ex d [ia] Messumformersystem (separate Ausführung) Schutzerde (Schutzleiter) Schwimmer-Sensor NAR300 Schwinggabel-Vibrationserregereinheit Schwinggabel Elektrode zur Leitfähigkeitserkennung (Sensor) Geeignetes Kabel Elektrode zur Leitfähigkeitserkennung (Schwimmer) Messumformer NRR261 (integrierte Ausführung) Erkennungsschaltkreis für Flüssigkeit...
- Seite 43 NAR300-System Elektrischer Anschluss Arbeitsweise der Alarmaktivierung Das vom NAR300 Schwimmer-Sensor festgestellte Ölleckerkennungssignal wird im Mess- umformer oder im Sensor I/F Ex-Gehäuse in ein Stromsignal umgewandelt. Danach wird es über die Ex [ia] Sicherheitsbarriere im Messumformer mit dem Schaltkreis zur Stromer- kennung verbunden.
- Seite 44 Störungsbehebung NAR300-System Störungsbehebung Betriebssicher (es wird ein Alarm ausgegeben, wenn kein Ölleck besteht) Es besteht das Risiko, dass ein Alarm aufgrund der folgenden Bedingungen ausgegeben wird (selbst wenn kein Ölleck besteht). Pos. Beschreibung Gefrorenes Schachtwasser Ein Alarm wird aktiviert, wenn das Schachtwasser gefriert und der Leitfähigkeits- sensor es als Isolator erkennt.
- Seite 45 NAR300-System Störungsbehebung Pos. Beschreibung Ölleck während Schneefall Wenn Schnee auf der Ölschichtoberfläche schwimmt, wird das Wasser des geschmolzenen Schnees vom Leitfähigkeitssensor als Wasser erkannt und kein Alarm aktiviert. Änderung in der Dichte des Wird ein Frostschutz eingesetzt, um ein Gefrieren zu verhindern, ist die Erken- Schachtwassers nungsempfindlichkeit geringer als normal und führt zu einer Alarmverzögerung,...
- Seite 46 Störungsbehebung NAR300-System Funktionsprüfung Um eine Funktionsprüfung vorzunehmen, eine Person abstellen, um den Schwimmer-Sen- sor zu bedienen, und eine weitere Person, um vor Ort den Betrieb des Sensor I/F Ex- Gehäuses oder des Ex d Messumformers NRR261 zu überprüfen. Elektrostatische Aufladung auf dem Sensor vermeiden.
- Seite 47 NAR300-System Störungsbehebung A0039898 24 Standardmäßiges Prüfwerkzeug (Zubehör) Standardmäßige Prüfwerkzeuge Funktionsprüfwerkzeug (Sonderwerkzeug) Funktionsprüfwerkzeug auf die Schwinggabeleinheit schrauben. Das Funktionsprüfwerk- zeug kann unter Produktnr. 71137732 bestellt werden. A0039894 25 Funktionsprüfwerkzeug (Sonderwerkzeug) Funktionsprüfwerkzeug Endress+Hauser...
- Seite 48 Störungsbehebung NAR300-System 7.3.1 Flussdiagramm Funktionsprüfung A0052681 Endress+Hauser...
- Seite 49 NAR300-System Störungsbehebung Bevor der Alarmbetrieb überprüft wird, präventive Maßnahmen ergreifen, um sicherzu- stellen, dass das Alarmsystem selbst dann nicht beeinträchtigt wird, wenn ein Ölleckalarm ausgegeben wird. Informationen dazu, wie die Funktionsprüfung durchgeführt wird, siehe "Flussdiagramm Funktionsprüfung" im vorherigen Abschnitt. Das folgende Diagramm zeigt den Punkt zur Spannungsüberprüfung, der im Flussdiagramm beschrieben wurde.
- Seite 50 Störungsbehebung NAR300-System Leitfähigkeitssensor reinigen Normalerweise prüft der NAR300 den Leitfähigkeitszustand zwischen der Elektroden- spitze und dem Schwimmerkörper. Besteht Leitfähigkeit, dann bestimmt das Gerät, dass "Wasser" vorhanden ist; besteht keine Leitfähigkeit, bestimmt das Gerät, dass "Öl" oder "Luft" vorhanden ist. Da der Elektrodenhalter mit dem Schwimmerkörper verbunden ist, bestimmt das Gerät, wenn der Halter mit der Elektrodenspitze leitfähig wird, dass "Wasser"...
- Seite 51 (keine gelockerten Klemmenschrauben etc.); danach überprüfen, ob das Gerät korrekt arbeitet. Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Re-Kalib- rierung, Wartungsservice oder Gerätetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
- Seite 52 Allgemeine Informationen zu Reparaturen 9.1.1 Reparaturkonzept Das Endress+Hauser Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch die Endress+Hauser Serviceabteilung oder speziell geschulte Kun- den durchgeführt werden können. Ersatzteile sind in passenden Kits erhältlich. Sie werden zusammen mit den entsprechen- den Einbauanweisungen geliefert.
- Seite 53 NAR300-System Reparatur Rücksendung Die Anforderungen für eine sichere Rücksendung können je nach Gerätetyp und landes- spezifischer Gesetzgebung unterschiedlich sein. 1. Informationen auf der Internetseite einholen: http://www.endress.com/support/return-material 2. Das Gerät bei einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung zurücksenden. Entsorgung Folgende Hinweise zur Entsorgung beachten: •...
- Seite 54 Wenn ein Gerät bestellt wurde, das mit einer Schwimmerführung ausgestattet ist, dann den Schwimmer horizontal einbauen. Verschmutzungen oder Steine entfernen, sodass der Schwimmer-Sensor horizontal aufsetzen kann. Die Standardlänge einer Schwimmerfüh- rung beträgt 2 m (6,57 in); wird eine andere Länge benötigt, bitte Ihr Endress+Hauser Vertriebsbüro kontaktieren. 200 (7.87) (0.39)
- Seite 55 NAR300-System Zubehör 10.2 Bügelschraube/Kabelverschraubung (wasserdichter Anschluss für JPNEx) Die Bügelschraube (JIS F3022 B50) wird zur Montage eines Messumformers benötigt. Ein Ersatzrohr von 50A (2B φ60,5 mm (198,5 in)) bereithalten. Nach dem Einführen des Kabels vom NAR300 die Kabelverschraubung festziehen und sichern.
