KA01577G/00/DE/01.22-00
71566532
2022-04-30
Products

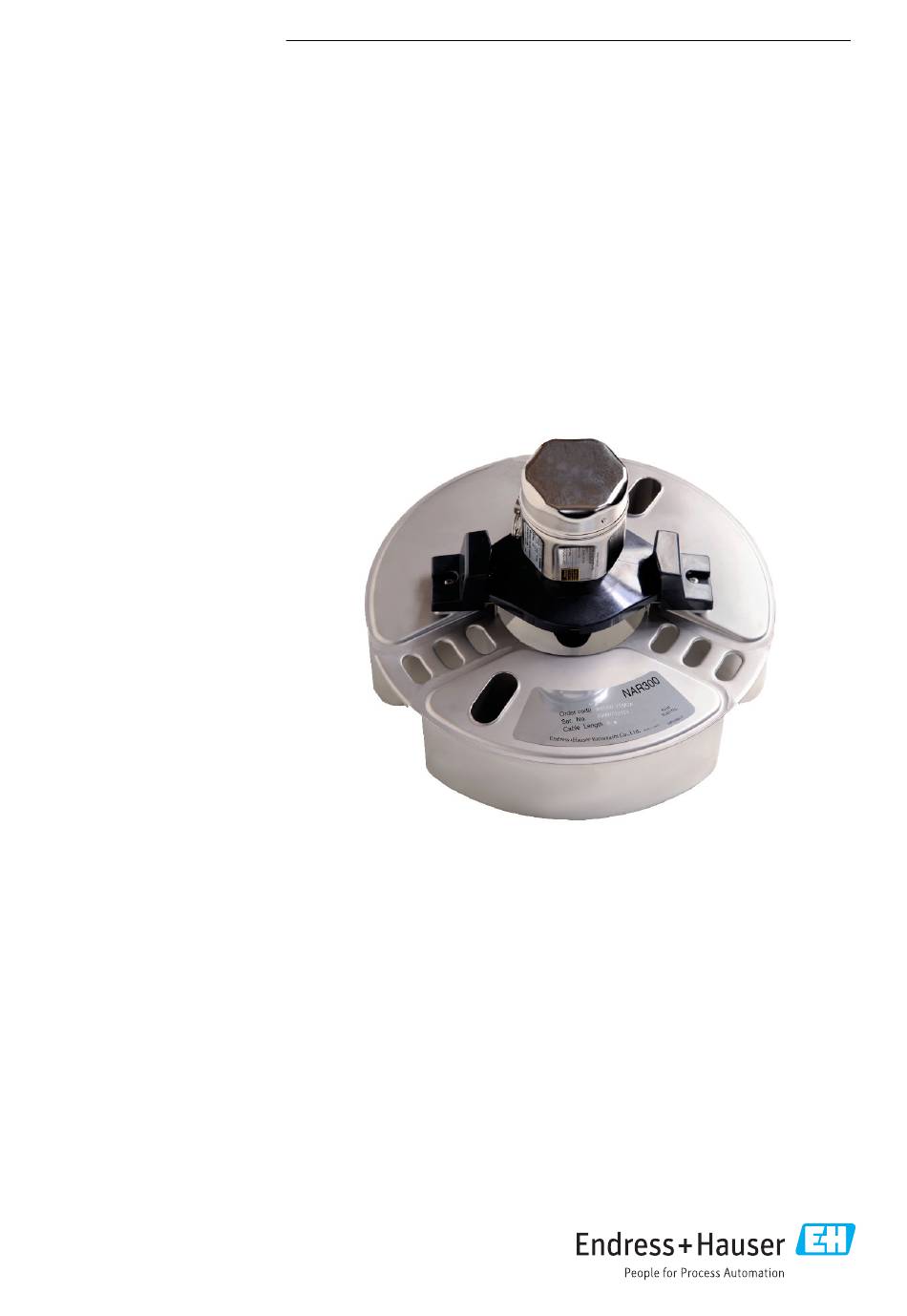

Kurzanleitung
NAR300-System

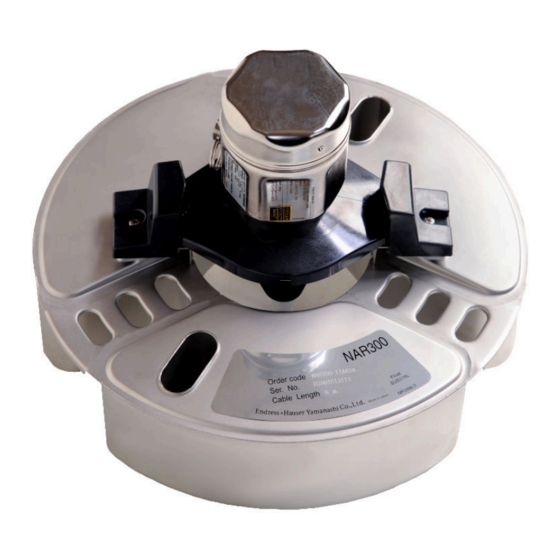

Ölleckmelder Schwimmer-Sensor
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser NAR300-System
Inhaltszusammenfassung für Endress+Hauser NAR300-System
- Seite 1 NAR300-System Ölleckmelder Schwimmer-Sensor Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 NAR300-System Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
NAR300-System montieren ........ -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument NAR300-System Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 5: Symbole Für Informationstypen Und Grafiken
NAR300-System Hinweise zum Dokument Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.1.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp Kennzeichnet zusätzliche Informationen... -
Seite 6: Dokumentation
Hinweise zum Dokument NAR300-System Dokumentation Folgende Dokumente sind im Download-Bereich unserer Website zu finden (www.endress.com/downloads). Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bietet: W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben 1.2.1 Technische Information (TI) Planungshilfe Dieses Dokument enthält alle technischen Daten des Geräts und vermittelt Ihnen einen Über- blick über Zubehörteile und andere Produkte, die für dieses Gerät bestellt werden können. -
Seite 7: Grundlegende Sicherheitshinweise
NAR300-System Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das für Installation, Inbetriebnahme, Diagnose und Instandhaltung zuständige Personal muss folgende Anforderungen erfüllen: ‣ Es muss sich um geschulte, qualifizierte Fachkräfte handeln, die über eine entsprechende Qualifikation für diese spezifische Funktion und Aufgabe verfügen. -
Seite 8: Betriebssicherheit
Der Anlagenbetreiber ist für einen störungsfreien Betrieb des Gerätes verantwortlich. Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Sollten trotzdem Eingriffe erforderlich sein: Bitte Endress+Hauser Vertriebsbüro kontaktie- ren. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣... -
Seite 9: Produktbeschreibung
Ex [ia] Transmitter NRR262 Ex [ia] Sensor I/F Ex-Gehäuse Das NAR300-System wird an einer Ölrückhaltemauer in einem Tanklager oder in einem Pum- pensumpf in der Nähe einer Anlage oder einer Pumpe installiert und bietet exzellente Lecker- kennung für Öle wie Petrochemikalien und Pflanzenöle. Sensoren mit zwei verschiedenen Erkennungsprinzipien, ein Leitfähigkeitssensor und ein Schwinggabelsensor, dienen dazu, die... -
Seite 10: Warenannahme Und Produktidentifikation
• Ist die Ware unbeschädigt? • Entspricht das Typenschild den Bestellinformationen auf dem Lieferschein? • Bei Bedarf (siehe Typenschild): Sind die Sicherheitshinweise (XA) beigefügt? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser Vertriebsstelle. Produktidentifikation Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •... -
Seite 11: Einbau
NAR300-System Einbau Einbau NAR300-System montieren 5.1.1 Vorsichtsmaßnahmen beim Handling Beim Transport des NAR300 den Schwimmer immer mit beiden Händen tragen. Gerät nie- mals an einer der in der Abbildung unten dargestellten Komponenten anheben oder halten und auch nicht am oberen Teil des Float Sensors anheben. Außerdem niemals das Gehäuse umdrehen. -
Seite 12: Schwimmerführung Montieren
Produkte (CFD10, CFD30, UFD10, NAR291, NAR292) installiert wurde. Wenn die Schwimmerführung kürzer als 2 000 mm (78,74 in) ist, Führung entweder kürzen und verwenden oder die Vorgehensweise für Führungen von 2 000 mm (78,74 in) Länge oder mehr einhalten und Ihr Endress+Hauser Vertriebsbüro kontaktieren. 200 (7.87) (0.39) 200 (7.87) -
Seite 13: Kabel Für Nrr261 (Integrierte Ausführung) Anbringen
NAR300-System Einbau 5.1.3 Kabel für NRR261 (integrierte Ausführung) anbringen Vorgehensweise zur Montage Eigensicheren Klemmenkastendeckel [7] und Schutz der Schaltkreisbaugruppe [6] ent- fernen. Kabel des Schwimmer-Sensors [4] in die Kabelverschraubung [1] und die Kabeldurch- führung für den eigensicheren Klemmenkasten einführen. Kabel an den Anschlussklemmenblock anschließen (siehe "Elektrischer Anschluss"). - Seite 14 Einbau NAR300-System A0039881 4 Kabel des NRR261-2xx anbringen Kabelverschraubung (nur für TIIS/JPN Ex-Spezifikationen mitgeliefert) Dichtungsmutter Haupteinheit Kabel des Schwimmer-Sensors Kabelhalterung Schutz der Schaltkreisbaugruppe Deckel des eigensicheren Klemmenkastens Kabelverschraubung (Ex d) (nur für TIIS/JPN Ex-Spezifikationen mitgeliefert) Endress+Hauser...
-
Seite 15: Kabel Für Nar300-X5Xxxx Und Sensor I/F Ex-Gehäuse Anbringen
NAR300-System Einbau 5.1.4 Kabel für NAR300-x5xxxx und Sensor I/F Ex-Gehäuse anbringen Vorgehensweise zur Montage Eigensicheren Klemmenkastendeckel [5] und Schutz der Schaltkreisbaugruppe [4] ent- fernen. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabeldurch- führung des eigensicheren Klemmenkastens einführen. - Seite 16 Einbau NAR300-System A0039882 5 Kabel für NAR300-15xxx und Sensor I/F Ex-Gehäuse anbringen Kabelverschraubung (muss separat erworben werden) Geschirmtes Kabel für NRR261/262 (muss separat erworben werden) Kabelverschraubung Kabel des Schwimmer-Sensors Kabelhalterung Schutz der Schaltkreisbaugruppe Deckel des eigensicheren Klemmenkastens Gewinde des geschirmten Kabels (M3)
- Seite 17 NAR300-System Einbau 5.1.5 Kabel des NRR261-3/5xx anbringen Vorgehensweise zur Montage Eigensicheren Klemmenkastendeckel [6] und Deckel des Anschlussklemmenblocks [5] entfernen. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabeldurch- führung für den eigensicheren Klemmenkasten einführen. Kabel an den Anschlussklemmenblock anschließen (siehe "Elektrischer Anschluss").
- Seite 18 Einbau NAR300-System A0039883 6 Kabel des NRR261-3xx anbringen Kabelverschraubung (nur für TIIS/JPN Ex-Spezifikationen mitgeliefert) Kabel des Schwimmer-Sensors Dichtungsmutter Kabelverschraubung Haupteinheit Deckel des Anschlussklemmenblocks Deckel des eigensicheren Klemmenkastens Kabelverschraubung (Ex d) (nur für TIIS/JPN Ex-Spezifikationen mitgeliefert) Endress+Hauser...
-
Seite 19: Justierung
NAR300-System Einbau Justierung 5.2.1 Überprüfung der Erkennungsempfindlichkeit in der aktuellen Flüssigkeit Überprüfung der Erkennungsempfindlichkeit, wenn es sich bei der unteren Schicht um Wasser und bei der oberen Schicht um Öl handelt Wenn die Elektrodenspitze aufgrund der zunehmenden Dicke der Ölschicht aus der unteren Wasserschicht herausgezogen wird, kann Wasser wie ein Eiszapfen an der Elektrodenspitze hängen, selbst dann, wenn sich die Elektrodenspitze im Öl befindet. - Seite 20 Einbau NAR300-System A0039891 7 Alarmausgangsrelais Trimmer zum Einstellen der Verzögerungszeit Deckel LED Power (grün) / Alarm (rot) Endress+Hauser...
-
Seite 21: Anschluss
NAR300-System Anschluss Anschluss Externe Erdungsklemme über die kürzest mögliche Strecke gemäß Standards für Erdung der Klasse A (≤ 10 Ω) anschließen. Bei Einsatz eines Ex [ia] Schwimmer-Sensors NAR300 und eines Ex d [ia] Transmitters NRR261 muss der NRR261 über die integrierte Sicherheitsbarriere geerdet werden. Hierzu wie folgt vorgehen (nur TIIS-Spezifikationen). - Seite 22 Anschluss NAR300-System A0039886 8 Beispiel für die Erdung von Transmitter NRR261 Erdung der Klasse A im nicht explosionsgefährdeten Bereich (nur TIIS-Spezifikation) Spannungsversorgung Alarmausgang Ex d Leitung Tank Unterirdisch Erdungskabel (nur TIIS-Spezifikation) Ex d-seitiger Anschluss Ex [ia]-seitiger Anschluss Vom Schwimmer-Sensor NAR300...
-
Seite 23: Nrr261-2/4/A/B/C Verdrahtung
NAR300-System Anschluss NRR261-2/4/A/B/C Verdrahtung 90 - 250V 2, 3 50/50Hz N.C1 N.O1 COM1 FG H- H+ FEL+ FEL- FRAME GUARD PROBE A0039887 9 Verdrahtung von Ex d [ia] Transmitter NRR261-2/A/B/C Schwimmer-Sensor NAR300-x1xxxx Ex d [ia] Transmitter NRR261 (integrierte Ausführung) - Seite 24 Anschluss NAR300-System Grün/Gewinde (M3) Rot/Gewinde (M3) Blau 3/Gewinde (M3) Gelb/Gewinde (M3) Schwarz/Gewinde (M3) Weiß/Gewinde (M3) Ex d Anschluss Ex [ia] Anschluss Ex [ia] geeignetes Anschlusskabel verwendet (6 … 30 m (19,69 … 98,43 ft): Je nach Optionscode am Produkt angebracht) Spannungsversorgung: AC/DC Alarmausgang: Alarm/SPS/PLS etc.
-
Seite 25: Nrr262-2/4/A/B/C Verdrahtung
NAR300-System Anschluss NRR262-2/4/A/B/C Verdrahtung FEL+ FEL- GUARD PROBE FRAME 2, 3 N.C COM N.O A0039888 10 Verdrahtung von Ex [ia] Transmitter NRR262-2/A/B/C Endress+Hauser... - Seite 26 Anschluss NAR300-System Schwimmer-Sensor NAR300-x5xxxx (Sensor I/F Ex-Gehäuse ist ebenfalls im Code enthalten) Sensor I/F Ex-Gehäuse Ex [ia] Transmitter NRR262 Grün/Gewinde (M3) (siehe 1 unten) Ausgabe an NRR262/Gewinde (M3) Rot/Gewinde (M3) Blau/Gewinde (M3) Gelb/Gewinde (M3) Schwarz/Gewinde (M3) Weiß/Gewinde (M3) Eingang vom Sensor I/F Ex-Gehäuse/Gewinde (M3) 90 …...
-
Seite 27: Nrr261-3/5 Verdrahtung
NAR300-System Anschluss NRR261-3/5 Verdrahtung FEL+ FEL- FRAME GUARD PROBE 90 - 250V 3, 4 50/50Hz N.C1 N.O1 COM1 A0039889 11 Verdrahtung des Ex d [ia] Transmitters NRR261-3 Endress+Hauser... - Seite 28 Anschluss NAR300-System Schwimmer-Sensor NAR300-x5xxxx (Sensor I/F Ex-Gehäuse ist ebenfalls im Code enthalten) Sensor I/F Ex-Gehäuse Ex d [ia] Transmitter NRR261 (separate Ausführung) Grün/Gewinde (M3) (siehe 1 unten) Ausgabe an NRR261-3/5xx/Gewinde (M3) Rot/Gewinde (M3) Blau 1/Gewinde (M3) Gelb/Gewinde (M3) Schwarz/Gewinde (M3) Weiß/Gewinde (M3)
-
Seite 29: Schaltplan
NAR300-System Anschluss Schaltplan A0039890 12 Schaltplan Ex d Transmittersystem (integrierte Ausführung) Eigensicheres Transmittersystem (separate Ausführung) Ex d [ia] Transmittersystem (separate Ausführung) Schutzerde (Schutzleiter) GND Erdung der Klasse A (nur TIIS-Spezifikationen) Schwimmer-Sensor NAR300 Schwinggabel-Vibrationserregereinheit Schwinggabel Elektrode zur Leitfähigkeitserkennung (Sensor) Geeignetes Kabel Elektrode zur Leitfähigkeitserkennung (Schwimmer) - Seite 30 Anschluss NAR300-System Sicherheitsbarriere Schaltkreis Spannungsversorgung Relais Schaltkreis Verzögerung Ex [ia] Schaltkreis Ex d Schaltkreis Stromerkennung Trimmer zum Einstellen der Verzögerungszeit Alarm Sensor I/F Ex-Gehäuse Stromsignal Transmitter NRR262 Transmitter NRR261 (separate Ausführung) Zwar kann ein Erdungskabel der Klasse A mit der Erdung anderer Sicherheitsbarrieren gemeinsam genutzt werden, allerdings kann es nicht mit der Erdung eines Blitzschutzes gemeinsam genutzt werden.
-
Seite 31: Arbeitsprinzip Der Alarmaktivierung
NAR300-System Anschluss Arbeitsprinzip der Alarmaktivierung Das vom NAR300 Schwimmer-Sensor festgestellte Ölleckerkennungssignal, wird im Trans- mitter oder im Sensor I/F Ex-Gehäuse in ein Stromsignal umgewandelt. Danach wird es über die Ex [ia] Sicherheitsbarriere im Transmitter mit dem Schaltkreis zur Stromerkennung ver- bunden. - Seite 32 *71566532* 71566532 www.addresses.endress.com...
