5.3.5
Kabel des NRR261-5xx anbringen
Vorgehensweise zur Montage
1. Deckel des eigensicheren Klemmenkastens [6] und Deckel des Anschlussklemmenb-
locks [5] entfernen.
2. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabel-
durchführung für den eigensicheren Klemmenkasten einführen.
3. Kabel an den Anschlussklemmenblock anschließen (siehe "Elektrischer Anschluss").
4. Kabelverschraubung [1] gemäß Betriebsanleitung montieren.
5. Kabel mit der Kabelhalterung sichern.
6. Deckel des Anschlussklemmenblocks anbringen und Deckel des eigensicheren Klem-
menkastens schließen.
Damit ist die Montage abgeschlossen.
4
4
17

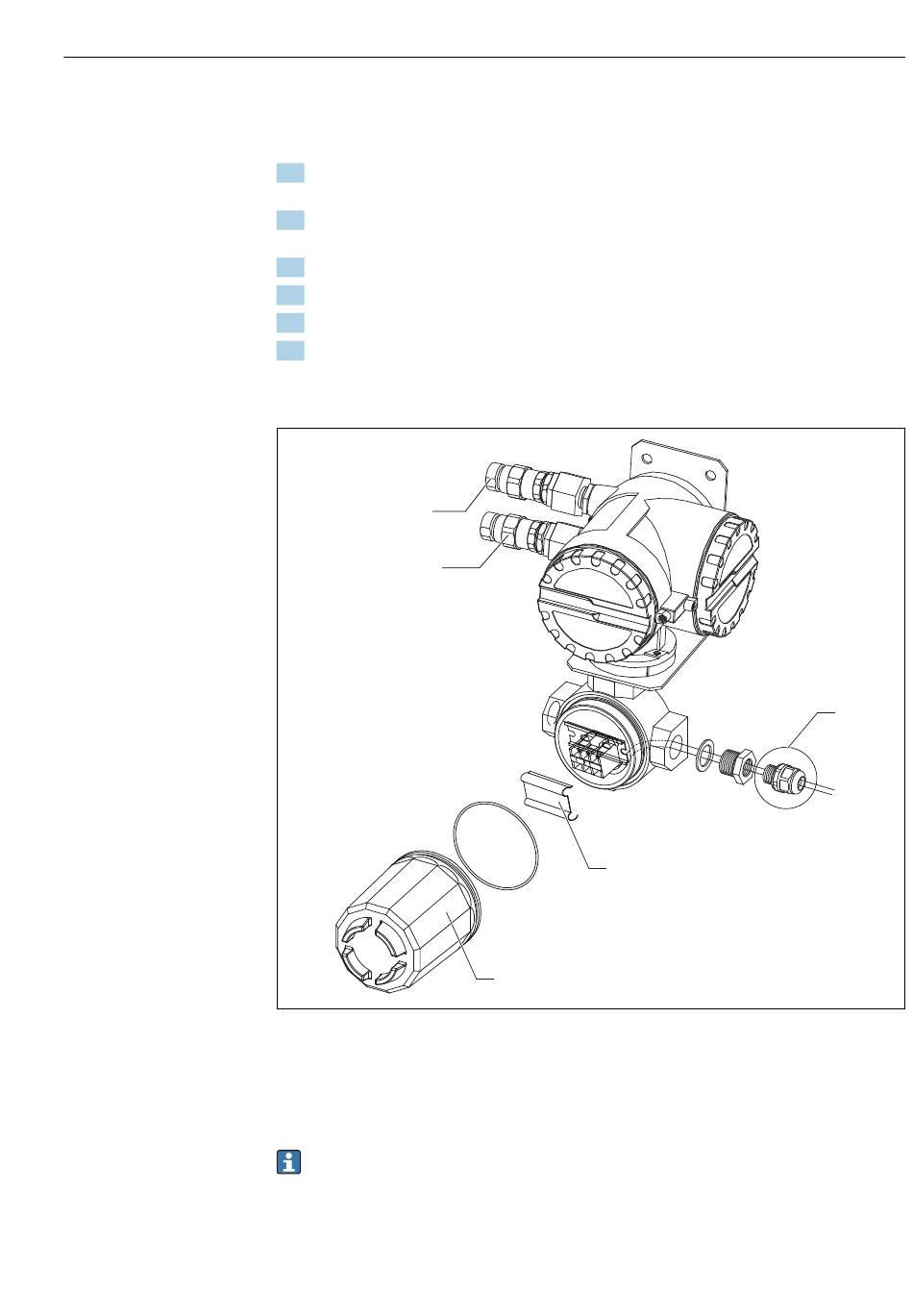

Kabel des NRR261-5xx anbringen
1
Beispiel für Montage der Kabelverschraubung
2
Deckel des Anschlussklemmenblocks
3
Deckel des eigensicheren Klemmenkastens
4
Kabelverschraubung (Ex d) (nur für JPN Ex-Spezifikationen mitgeliefert)
Da die im Diagramm gezeigte Kabelverschraubung [1] nicht mit Produkten ausgelie-
fert wird, die über keine JPN-Ex-Spezifikationen verfügen, ist eine wasserdichte
Kabelverschraubung, die IP67 oder höher entspricht, separat bereitzustellen.
2
3
Einbau
1
A0039883
33
