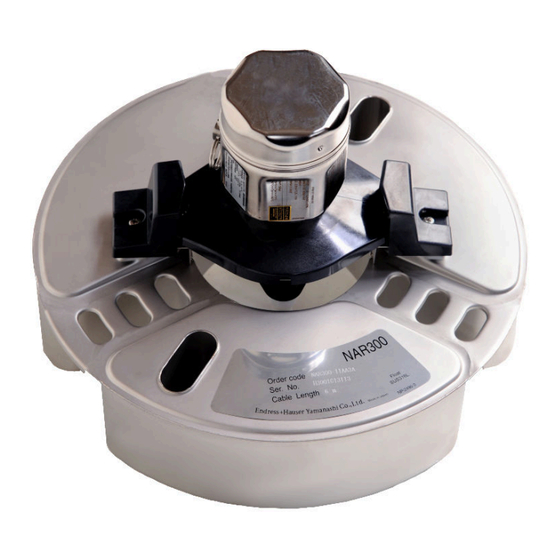

NAR300-System Ölleckmelder Schwimmer-Sensor Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
Seite 2
NAR300-System Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Hinweise zum Dokument NAR300-System Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.
NAR300-System Hinweise zum Dokument Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.1.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp Kennzeichnet zusätzliche Informationen...
Hinweise zum Dokument NAR300-System Dokumentation Folgende Dokumente sind im Download-Bereich unserer Website zu finden (www.endress.com/downloads). Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bietet: W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben 1.2.1 Technische Information (TI) Planungshilfe Dieses Dokument enthält alle technischen Daten des Geräts und vermittelt Ihnen einen Über- blick über Zubehörteile und andere Produkte, die für dieses Gerät bestellt werden können.
NAR300-System Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Grundlegende Hinweise zur Sicherheit 2.1.1 Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣...
Das NAR300-System wurde gemäß GEP (Good Engineering Practice) konzipiert, um die neu- esten Sicherheitsauflagen zu erfüllen, und wurde vor der Auslieferung ab Werk entsprechend geprüft, um sicherzustellen, dass es für einen sicheren Einsatz bereit ist. Das NAR300-System erfüllt die allgemeinen Sicherheitsstandards und gesetzlichen Anforderungen.
Produktbeschreibung Produktbeschreibung Das NAR300-System wird in einem Schacht in der Ölrückhaltemauer eines Tanklagers oder in einem Pumpensumpf in der Nähe einer Anlage oder einer Pumpe installiert und bietet exzell- ente Leckerkennung für Öle wie Petrochemikalien und Pflanzenöle. Sensoren mit zwei ver- schiedenen Erkennungsprinzipien, ein Leitfähigkeitssensor und ein Schwinggabelsensor,...
• Entsprechen die Typenschilddaten den Bestellangaben auf dem Lieferschein? • Bei Bedarf (siehe Typenschild): Sind die Sicherheitshinweise (XA) beigefügt? Wenn eine oder mehrere dieser Bedingungen nicht zutreffen: Wenden Sie sich an Ihr Endress+Hauser Vertriebsbüro oder Ihren Distributor. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 11
NAR300-System Warenannahme und Produktidentifizierung A0039861 3 Typenschild für NAR300 Typenschild des NAR300 für FM Typenschild des NAR300 für ATEX/IECEx Bestellcode (Order code) Seriennummer Endress+Hauser...
Seite 12
: Refer to Ex instruction manual XA01742G-*/08/EN Endress+Hauser Yamanashi Co., Ltd Yamanashi 406-0846 Made in Japan NP-2744-1 A0039862 4 Typenschild des NRR261 Typenschild des NRR261 für FM (integrierter NAR300) Typenschild des NRR261 für ATEX/IECEx (integrierter NAR300) Bestellcode (Order code) Endress+Hauser...
Seite 13
NAR300-System Warenannahme und Produktidentifizierung Seriennummer Versorgungsspannung Herstellungsdatum Endress+Hauser...
Seite 14
Warenannahme und Produktidentifizierung NAR300-System NRR262 Order code Seri. no. AIS Class I, Div. 1, Gp. C, D Class I, Zone 0, AEx [ia] IIB Ambient temperature: -20°C ~ + 60°C IP20 Intrinsically safe circuit: Uo = 28 V Io = 85 mA Po = 595 mW Co = 0.083 F Lo = 2.4mH...
Seite 15
Made in Japan NP-2768 NP-2769 A0039865 6 Typenschilder des NAR300/NRR261 Typenschild des NAR300 für JPN Ex Typenschild des NRR261 für JPN Ex (integrierter NAR300) Typenschild des NRR261 für JPN Ex (separater NAR300) Bestellcode (Order code) Seriennummer Versorgungsspannung Herstellungsdatum Endress+Hauser...
NAR300-System Warenannahme und Produktidentifizierung Lagerung und Transport 4.4.1 Transport HINWEIS Das Gehäuse kann beschädigt werden oder verrutschen. Verletzungsgefahr ‣ Beim Transport des Geräts zur Messstelle, entweder die Originalverpackung verwenden oder das Gerät am Prozessanschluss halten. ‣ Eine Hebevorrichtung (z. B. einen Hebering oder eine Hebeöse) am Prozessanschluss anbringen –...
5.1.1 Vorsichtsmaßnahmen bei der Handhabung Beim Transport des NAR300 den Schwimmer immer mit beiden Händen tragen. Gerät nie- mals an einer der in der Abbildung unten dargestellten Komponenten anheben oder halten und auch nicht am oberen Teil des Schwimmer-Sensors anheben. Außerdem niemals das Gehäuse umdrehen.
Einbau 5.1.2 Schwimmerführung montieren Der NAR300 kann an einer Schwimmerführung montiert werden, die für bereits vorhandene Produkte (CFD10, CFD30, UFD10, NAR291, NAR292) installiert wurde. Wenn die Schwimmerführung kürzer als 2 000 mm (78,74 in) ist, Führung entweder kürzen und verwenden oder die Vorgehensweise für Führungen von 2 000 mm (78,74 in) Länge oder mehr einhalten und Ihr Endress+Hauser Vertriebsbüro oder Ihren Distributor kontaktieren.
Einbau NAR300-System 5.1.3 Kabel für NRR261-4xx (integrierte Ausführung) anbringen Vorgehensweise zur Montage Deckel des eigensicheren Klemmenkastens [7] und Schutz der Schaltkreisbaugruppe [6] entfernen. Kabel des Schwimmer-Sensors [4] in die Kabelverschraubung [1] und die Kabeldurch- führung für den eigensicheren Klemmenkasten einführen.
Seite 21
NAR300-System Einbau A0039881 10 Kabel des NRR261-4xx anbringen Beispiel für Montage der Kabelverschraubung Kabel des Schwimmer-Sensors Kabelhalterung Schutz der Schaltkreisbaugruppe Deckel des eigensicheren Klemmenkastens Kabelverschraubung (Ex d) (nur für JPN Ex-Spezifikationen mitgeliefert) Da die im Diagramm gezeigte Kabelverschraubung [1] nicht mit Produkten ausgeliefert wird, die über keine JPN-Ex-Spezifikationen verfügen, ist eine wasserdichte Kabelver-...
Einbau NAR300-System 5.1.4 Kabel für NAR300-x5xxxx und Sensor I/F Ex-Gehäuse anbringen Vorgehensweise zur Montage Deckel des eigensicheren Klemmenkastens [5] und Schutz der Schaltkreisbaugruppe [4] entfernen. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabeldurch- führung für den eigensicheren Klemmenkasten einführen.
Seite 23
NAR300-System Einbau A0039882 11 Kabel für NAR300-x5xxxx und Sensor I/F Ex-Gehäuse anbringen Kabelverschraubung Geschirmtes Kabel für NRR261/262 (muss separat erworben werden) Beispiel für Montage der Kabelverschraubung Kabel des Schwimmer-Sensors Kabelhalterung Schutz der Schaltkreisbaugruppe Deckel des eigensicheren Klemmenkastens Geschirmte Kabelschraube (M3)
Seite 24
Einbau NAR300-System 5.1.5 Kabel des NRR261-5xx anbringen Vorgehensweise zur Montage Deckel des eigensicheren Klemmenkastens [6] und Deckel des Anschlussklemmenblocks [5] entfernen. Kabel des Schwimmer-Sensors [2] in die Kabelverschraubung [1] und die Kabeldurch- führung für den eigensicheren Klemmenkasten einführen. Kabel an den Anschlussklemmenblock anschließen (siehe "Elektrischer Anschluss").
Seite 25
NAR300-System Einbau A0039883 12 Kabel des NRR261-5xx anbringen Beispiel für Montage der Kabelverschraubung Deckel des Anschlussklemmenblocks Deckel des eigensicheren Klemmenkastens Kabelverschraubung (Ex d) (nur für JPN Ex-Spezifikationen mitgeliefert) Da die im Diagramm gezeigte Kabelverschraubung [1] nicht mit Produkten ausgeliefert wird, die über keine JPN-Ex-Spezifikationen verfügen, ist eine wasserdichte Kabelver-...
Einbau NAR300-System Justierung 5.2.1 Verifizierung der Erkennungsempfindlichkeit in der aktuellen Flüssigkeit Verifizierung der Erkennungsempfindlichkeit, wenn es sich bei der unteren Schicht um Wasser und bei der oberen Schicht um Öl handelt Wenn die Elektrodenspitze aufgrund der zunehmenden Dicke der Ölschicht aus der unteren Wasserschicht herausgezogen wird, kann Wasser wie ein Eiszapfen an der Elektrodenspitze hängen, selbst dann, wenn sich die Elektrodenspitze im Öl befindet.
Seite 27
NAR300-System Einbau Sensor Input NRR262 Delay Power: Green Timer Alarm: Red (second) Power Output AC90-250V Monitor A0039891 13 Alarmausgangsrelais Trimmer zum Einstellen der Verzögerungszeit Deckel LED Power (grün)/Alarm (rot) Endress+Hauser...
Seite 29
Zeiten bzw. anormalen Zeiten nicht überschreitet. Das Kabel für den Anschluss des NAR300 und NRR261 (3) ist im Lieferumfang des NAR300 enthalten. Das Alarmausgangskabel (4) vom NRR261 und das Netzkabel (5) zum NRR261 sind nicht im Lieferumfang enthalten und daher vom Kunden bereitzu- stellen.
Elektrischer Anschluss NAR300-System NRR262-4/A/B/C Verdrahtung Sensor Input NRR262 Delay Power: Green Timer Alarm: Red (second) Power AC90-250V Output Monitor FEL+ FEL- FRAME GUARD PROBE 2, 3 Sensor Input NRR262 N.C COM N.O Delay Power: Green Timer Alarm: Red (second) Power...
Seite 31
Zeiten bzw. anormalen Zeiten nicht überschreitet. Das Kabel (1), das den NAR300 und ein Sensor I/F Ex-Gehäuse verbindet, ist im Liefer- umfang des Geräts enthalten; ein Kabel (2), das ein Sensor I/F Ex-Gehäuse und den NRR262 verbindet, ist dagegen nicht enthalten und daher vom Kunden bereitzustellen.
Elektrischer Anschluss NAR300-System NRR261-5 Verdrahtung FEL+ FEL- FRAME GUARD PROBE 90 - 250V 3, 4 50/50Hz N.C1 N.O1 COM1 A0039889 16 Verdrahtung des Ex d [ia] Messumformers NRR261-5 Endress+Hauser...
Seite 33
Zeiten bzw. anormalen Zeiten nicht überschreitet. Das Kabel für den Anschluss des NAR300 und des Sensor I/F Ex-Gehäuses (1) ist im Lieferumfang des NAR300 enthalten. Kabel (2) für den Anschluss des Sensor I/F Ex- Gehäuses an den NRR261, das Alarmausgangskabel (3) vom NRR261 sowie die Netzlei- tung (4) zum NRR261 sind nicht enthalten und daher vom Kunden bereitzustellen.
Elektrischer Anschluss NAR300-System Arbeitsweise der Alarmaktivierung Das vom NAR300 Schwimmer-Sensor festgestellte Ölleckerkennungssignal wird im Messum- former oder im Sensor I/F Ex-Gehäuse in ein Stromsignal umgewandelt. Danach wird es über die Ex [ia] Sicherheitsbarriere im Messumformer mit dem Schaltkreis zur Stromerkennung verbunden.
Seite 40
