Bevor der Alarmbetrieb überprüft wird, präventive Maßnahmen ergreifen, um sicherzu-
stellen, dass das Alarmsystem selbst dann nicht beeinträchtigt wird, wenn ein Ölleckalarm
ausgegeben wird. Informationen dazu, wie die Funktionsprüfung durchgeführt wird, siehe
"Flussdiagramm Funktionsprüfung" im vorherigen Abschnitt. Das folgende Diagramm zeigt
den Punkt zur Spannungsüberprüfung, der im Flussdiagramm beschrieben wurde.
1

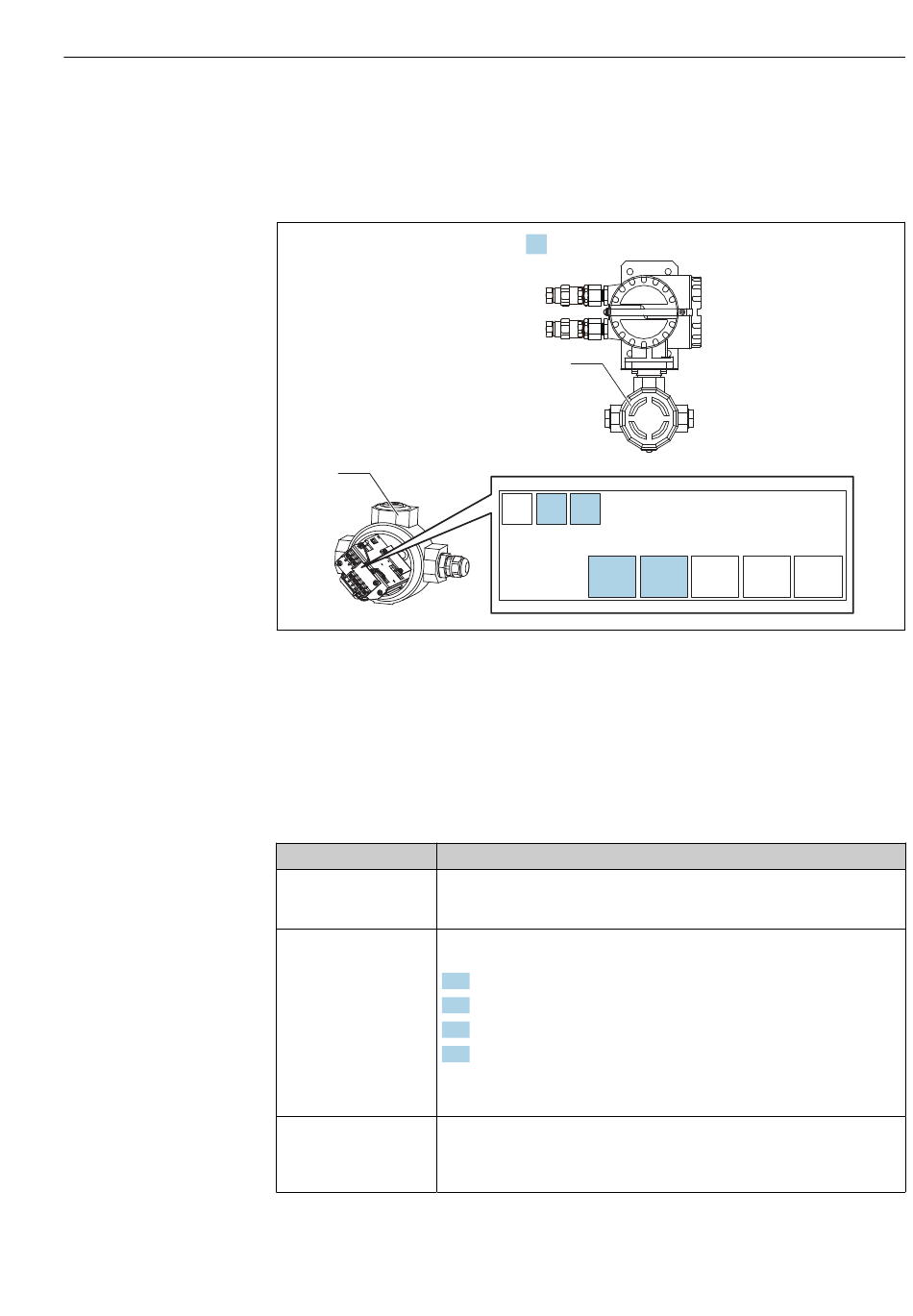

 26 Eigensicherer Klemmenkasten
A Ex d Messumformer NRR261 (integrierte Ausführung)
1 Ex [ia] Anschluss
H- Blau
H+ Blau
FEL+Rot
FEL- Blau
7.3.2

Probleme im Messumformer/Alarmsystem

Pos. Beschreibung
LED leuchtet rot: normale Es wird selbst dann ein Alarm aktiviert, wenn die Sensorspannung nicht erkannt
Alarmaktivierung wurde. Wenn kein Problem mit der Verdrahtung zwischen dem Messumformer
und dem Sensor I/F Ex-Gehäuse besteht, Messumformer austauschen.
LED leuchtet grün: kein Wenn unter dieser Bedingung ein Alarm aktiviert wurde, Widerstandswerte des
Alarmsignal vom Sensor Alarmausgangs auf dem Messumformer überprüfen. Dabei wie folgt vorgehen:
LED leuchtet nicht: Mess- Wenn Nennspannung zwischen den Klemmen L und N auf dem Messumformer
umformer ist nicht einge- besteht, Messumformer austauschen. Kann die Spannung zwischen den Klemmen
schaltet L und N nicht gemessen werden, Spannungsversorgung oder Netzleitung überprü-
fen.
A
1
FG H- H+
TB1
FEL+
1. Spannungsversorgung zum Alarmaktivierungssystem ausschalten.
2. Leiter des Alarmausgangs vom Messumformer trennen.
3. Prüfen, ob die LED kontinuierlich grün leuchtet.
4. Widerstand zwischen 1: COM und Schließer und 2: COM und Öffner mes-
sen. Der Messumformer ist im Normalzustand, wenn 1: 0 Ω (Kurzschluss)
und 2: mehrere MΩ oder höher (offen). Andernfalls Messumformer austau-
schen.
Störungsbehebung
TB2
FEL-
FRAME GUARD PROBE
A0039896
