Technische Beschreibung DHP-AQ
8
9
7
6
10
12
16
13
11
14
17
15

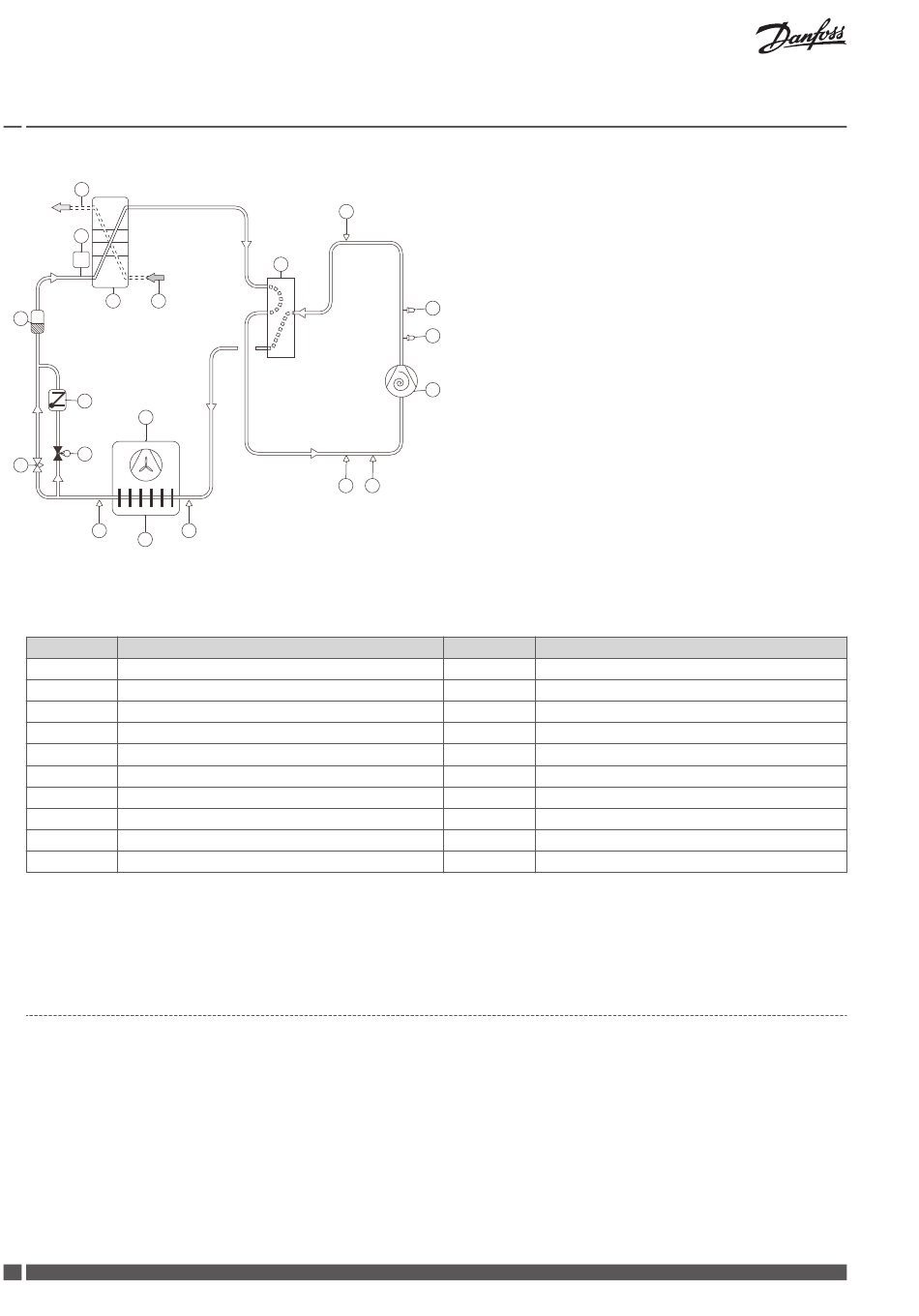

Abb. 3: Kältemittelkreis während der Kälteerzeugung
Position
Beschreibung
1
Kompressor
2
Betriebspressostat
3
Hochdruckpressostat
4
Fühler Druckleitung
5
4-Wegeventil
6
Heizungsanlage (warmer Rücklauf)
7
Flachwärmetauscher (Verdampfer)
8
Heizungsanlage (kalter Vorlauf)
9
Empfänger
10
Trockenfilter
Die Kühlfunktion wird von der Steuerungseinheit der Wärmepumpe gestartet und ist hauptsächlich temperaturgeregelt.
Bei installiertem Warmwasserbereiter alterniert die Kontrolleinheit zwischen Kühlung und Warmwasserbereitung, wobei der Warmwas-
serbedarf priorisiert ist.
1.6
Kontroll- und Sicherheitsfunktionen
Die Wärmepumpe hat mehrere Kontroll- und Sicherheitsfunktionen, um die Installation gegen Schäden bei ungewöhnlichen Betriebs-
verhältnissen zu schützen.
Die folgende Skizze zeigt die Kreise der Wärmepumpe mit den jeweiligen Sicherheitsfunktionen.
8
4
5
3
2
1
18
19
Position
11
12
13
14
15
16
17
18
19
VMIFL103
Beschreibung
Elektronisches Expansionsventil
Rückschlagventil
Solenoid
Kältemittelfühler 2
Luftwärmetauscher (Verflüssiger)
Lüfter
Kältemittelfühler 1
Druckgeber
Temperaturtransmitter
