Technische Beschreibung DHP-AQ
8
9
7 6
10
12
16
13
11
14
15

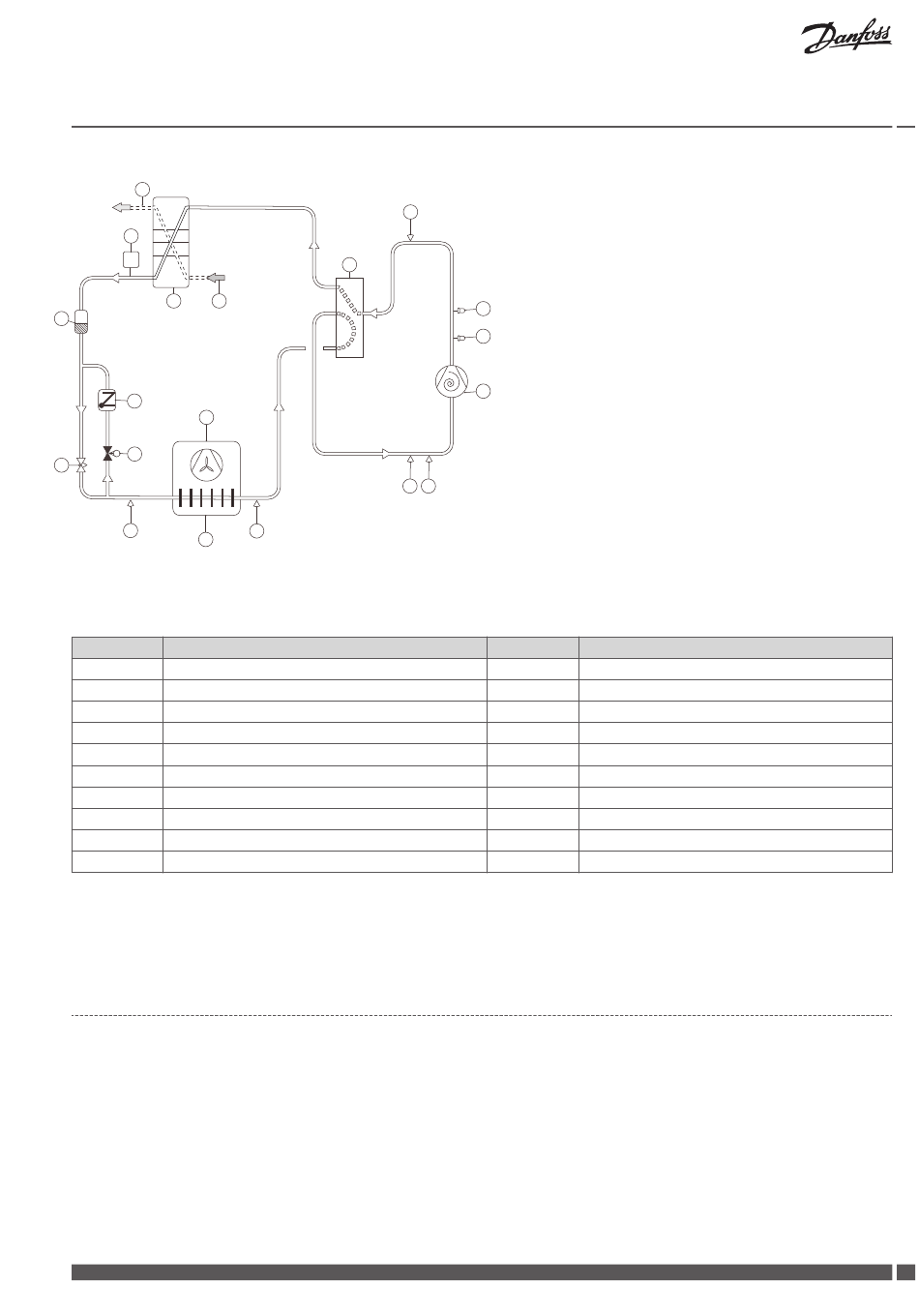

Abb. 2: Kältemittelkreis während der Wärmeerzeugung
Position Beschreibung
1 Kompressor
2 Betriebspressostat
3 Hochdruckpressostat
4 Fühler Druckleitung
5 4-Wegeventil
6 Heizungsanlage (kalter Rücklauf)
7 Flachwärmetauscher (Verflüssiger)
8 Heizungsanlage (warmer Vorlauf)
9 Empfänger
10 Trockenfilter
Die Wärmepumpe kann Wärme zum Heizen (Haus, Pool) und für Warmwasser sowie Kälte erzeugen. Der Warmwasserbedarf hat höhere
Priorität als der Heiz- und Kühlbedarf. Der Heizbedarf wird ausgehend von der Außentemperatur und der eingestellten Heizkurve be-
rechnet.
1.3

Warmwasserfunktion

Der Warmwasserbereiter ist mit einer TWS-Spirale (Tap Water Stratificator) ausgestattet. Das warme Wasser von der Wärmepumpe wird
in der TWS-Spirale von oben nach unten durch den Warmwasserbereiter geleitet. Auf diese Weise wird stets der obere Teil des Warm-
wasserbereiters, aus dem das Warmwasser immer zuerst entnommen wird, erwärmt.
Die Erwärmung des warmen Wassers im Bereiter wird nicht aufgrund einer Temperatur gestoppt, sondern aufgrund des Drucks im Kälte-
mittelkreis der Wärmepumpe. Der Betriebspressostat, der sich an der Druckleitung befindet, schaltet bei 28,5 bar. Dies bedeutet, dass
das Warmwasser bei Wärmepumpen mit unterschiedlichen Leitungsklassen etwas unterschiedliche Spitzentemperaturen haben kann.
In der Regel erreicht die Spitzentemperatur in einem 180-Liter-Warmwasserbereiter 54 – 58 °C. Dank der Gestaltung des Warmwasserbe-
reiters und der TWS-Spirale schichtet sich das Warmwasser so, dass das wärmste Wasser immer ganz oben im Warmwasserbereiter ist,
während es am Boden des Warmwasserbereiters etwas kälter ist.
Danfoss Heating Solutions
4
5
18 19
17
3
2
1
Position Beschreibung
11 Elektronisches Expansionsventil
12 Rückschlagventil
13 Solenoid
14 Kältemittelfühler 2
15 Luftwärmetauscher (Verdampfer)
16 Lüfter
17 Kältemittelfühler 1
18 Druckgeber
19 Temperaturtransmitter
VMIFL103
