Technische Beschreibung DHP-AQ

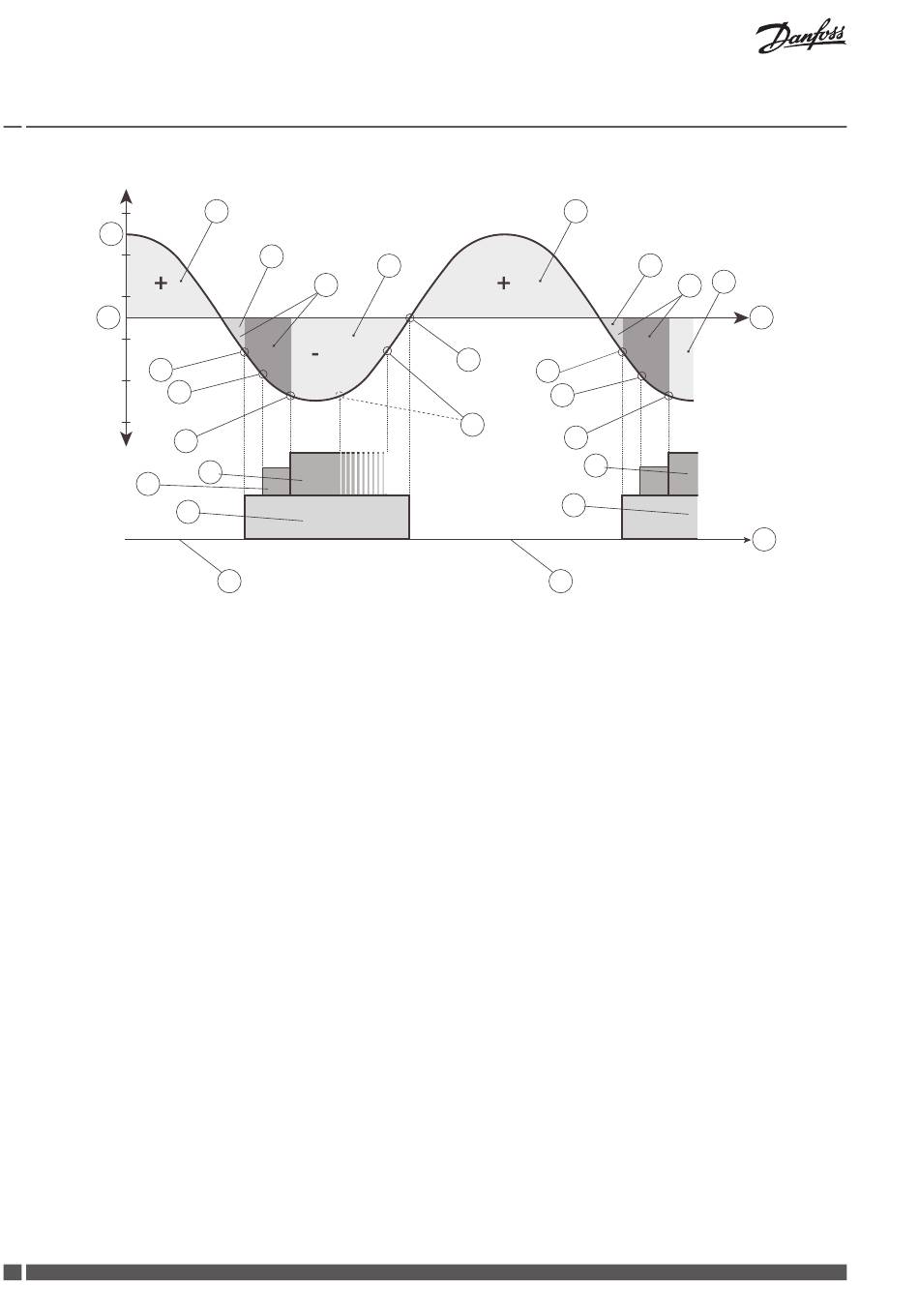

Starten und Stoppen des Wärmepumpenbetriebs mit den Intergralwerten
1
15
11
15
12
16
1 Integral
2 Wärmeüberschuss
3 INTEGRAL A1
4 INTEGRAL A2
5 Wärmemangel
6 Zeit
7 Wärmepumpenbetrieb
8 Kein Betrieb
9 Kompressor
10 Interne Zusatzheizung
11 Start des Kompressors (A1)
12 Zusatzheizung Start A2
13 Stopp der Zusatzheizung (spätestens bei A1)
14 Stopp des Kompressors (=0)
15 INTEGRAL A3
16 Externe Zusatzheizung
Der Integralwert wird während eines Heizstopps nicht weiter ermittelt. Die Berechnung des Integralwerts wird wieder aufgenommen,
wenn Heizstopp beendet wurde.
In diesem Beispiel ist INTEGRAL A3 < INTEGRAL A2. Dies bedeutet, dass die externe Zusatzheizung vor der internen Zusatzheizung gest-
artet wird. Voraussetzung ist, dass diese aktiviert ist.
18
2
3
4
10
9
8
VMIFL103
5
14
11
15
13
8
2
3
5
4
12
10
9
