Technische Beschreibung DHP-AQ
1
DHP-AQ Wärmepumpe
1.1

Prinzipbeschreibung

Eine Wärmepumpe nutzt die erneuerbare Energie der Sonne. Dies findet sich auch wieder bei natürlichen Wärmequellen wie Gestein,
Boden, Seen, Grundwasser oder Luft. Man kann eine Wärmepumpe mit einem umgekehrt funktionierenden Kühlschrank vergleichen.
Bei einem Kühlschrank wird die Wärme von innen nach außen übertragen, während bei Wärmepumpen die in einer Wärmequelle ge-
speicherte Sonnenenergie ins Innere des Gebäudes übertragen wird. Sowohl beim Kühlschrank als auch bei einer Wärmepumpe wird
der Prozess von einem elektrisch betriebenen Kompressor unterhalten. Die Wärmepumpe nutzt die Sonnenergie der Energiequelle und
gibt zwei- bis dreimal mehr Wärmeenergie ab, als sie an elektrischer Energie braucht. Daher ist die Wärmepumpe eine sehr umwelt-
freundliche und wirtschaftliche Art, ein Gebäude zu beheizen.

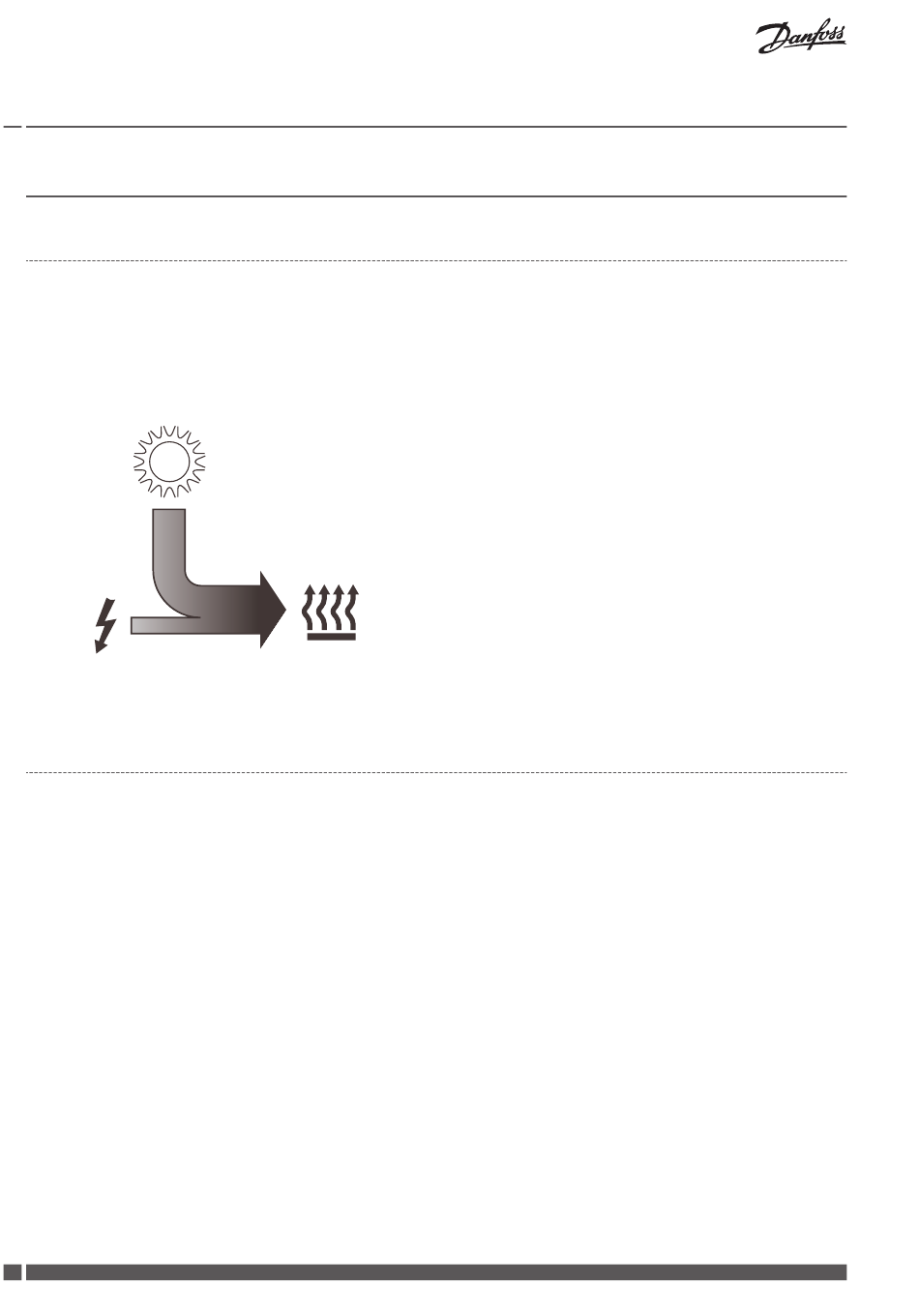

Abb. 1: Verhältnis zwischen verbrauchter elektrischer Energie und
kostenlos zur Verfügung stehender Sonnenenergie.
1.2

Heizung

Die Wärmepumpe erzeugt Wärme (siehe Abbildung unten).
Wenn der Kompressor (1) ein Startsignal bekommt, wird das gasförmige Kältemittel durch das 4-Wegeventil (5) zum Flachwärmetau-
scher (7) gedrückt.
Das heiße Kältemittel gibt im Flachwärmetauscher (7) Wärme an die Heizungsanlage (8) ab und geht in die Flüssigkeitsphase über.
Das Kältemittel strömt weiter durch den Trockenfilter (10) und das elektronische Expansionsventil (11) zum Luftwärmetauscher (15).
Im Luftwärmetauscher (15) wird das Kältemittel von der wärmeren Außenluft erwärmt und wird gasförmig. Das Gas strömt durch das 4-
Wegeventil (5) zurück zum Kompressor (1).
