Technische Beschreibung DHP-AQ
Von zwei Fühlern bekommt die Wärmepumpensteuerung die aktuellen Temperaturen des Warmwassers. Ein oberer Wasserfühler, der
sich ganz oben im Warmwasserbereiter befindet, und ein Warmwasserfühler, der sich etwa 50 cm oberhalb des Bodens des Warmwas-
serbereiters befindet. Die Werte der beiden Fühler werden „gewichtet", wobei der Einfluss des Warmwasserfühlers 65 % beträgt (Werks-
einstellung, kann bei Bedarf geändert werden).
Dies bedeutet, dass die Wärmepumpe nicht unbedingt starten muss, wenn der Startwert für die Warmwasserbereitung auf 40 °C einge-
stellt ist und der Warmwasserfühler 40 °C anzeigt, weil auch die Temperatur am oberen Wasserfühler berücksichtigt wird. Wenn das
Wasser oben im Warmwasserbereiter weiterhin sehr warm ist, wird mit der Warmwasserbereitung erst später begonnen.
Beim sogenannten Antilegionellenbetrieb, bei dem der Warmwasserbereiter durch die elektrische Heizpatrone bis auf 60 °C erwärmt
wird, um den Zuwachs an Legionellenbakterien zu verhindern, steuert nur der Warmwasserfühler und die Temperatur am oberen Was-
serfühler hat keinen Einfluss. Bei Werkseinstellung für die Antilegionellenfunktion beträgt das Intervall für den Spitzenwärmebetrieb
7 Tage.
1.4

Enteisungsfunktion

Die Wärmepumpe enteist (siehe Abbildung unten).
N
Wenn der Kompressor (1) ein Startsignal bekommt, wird das gasförmige Kältemittel durch das 4-Wegeventil (5) zum Luftwärmetauscher
(15) gedrückt. Das heiße Kältemittel gibt im Luftwärmetauscher (15) Wärme ab, wird flüssig und strömt weiter zum Flachwärmetauscher
(7). Im Flachwärmetauscher (7) wird das Kältemittel von der wärmeren Heizungsanlage (6) erwärmt und wieder gasförmig. Die Heizungs-
anlage wird abgekühlt. Das Kältemittel strömt durch das 4-Wegeventil (5) zurück zum Kompressor (1).
8
9
7 6
10
12
16
13
11
14 17
15

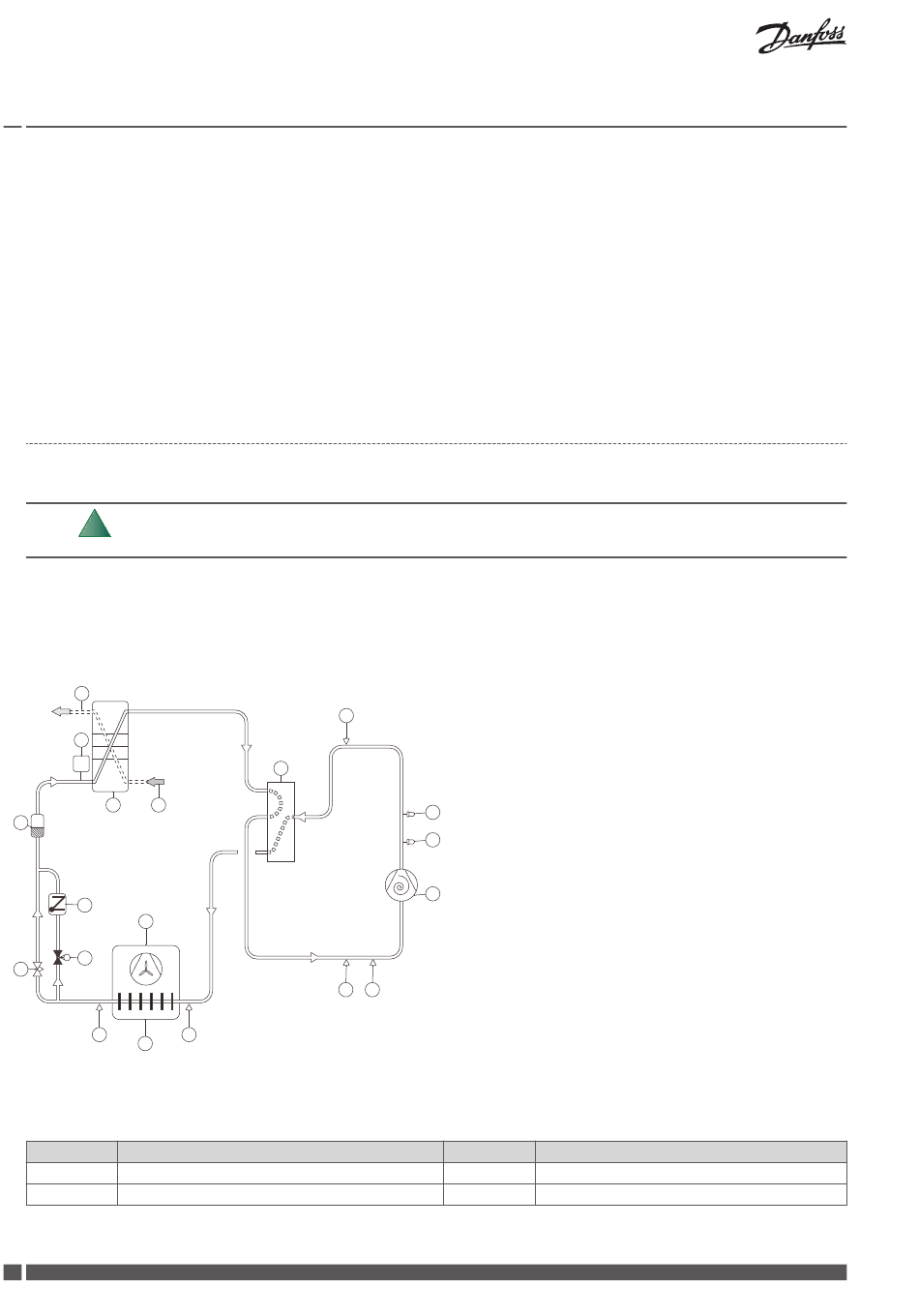

Abb. 3: Kältemittelkreis während der Enteisung
Position Beschreibung
1 Kompressor
2 Betriebspressostat
6
Die Bezeichnungen für Verflüssiger und Verdampfer werden bei der Enteisungsfunktion im Vergleich zur
Heizfunktion vertauscht (wie bei der Kühlfunktion), weil die Bezeichnungen den kühltechnischen Funktionen
folgen, welche die jeweiligen Einheiten haben (Verdampfen bzw. Verflüssigen).
4
5
18
VMIFL103
3
2
1
19
Position
11
12
Beschreibung
Elektronisches Expansionsventil
Rückschlagventil
