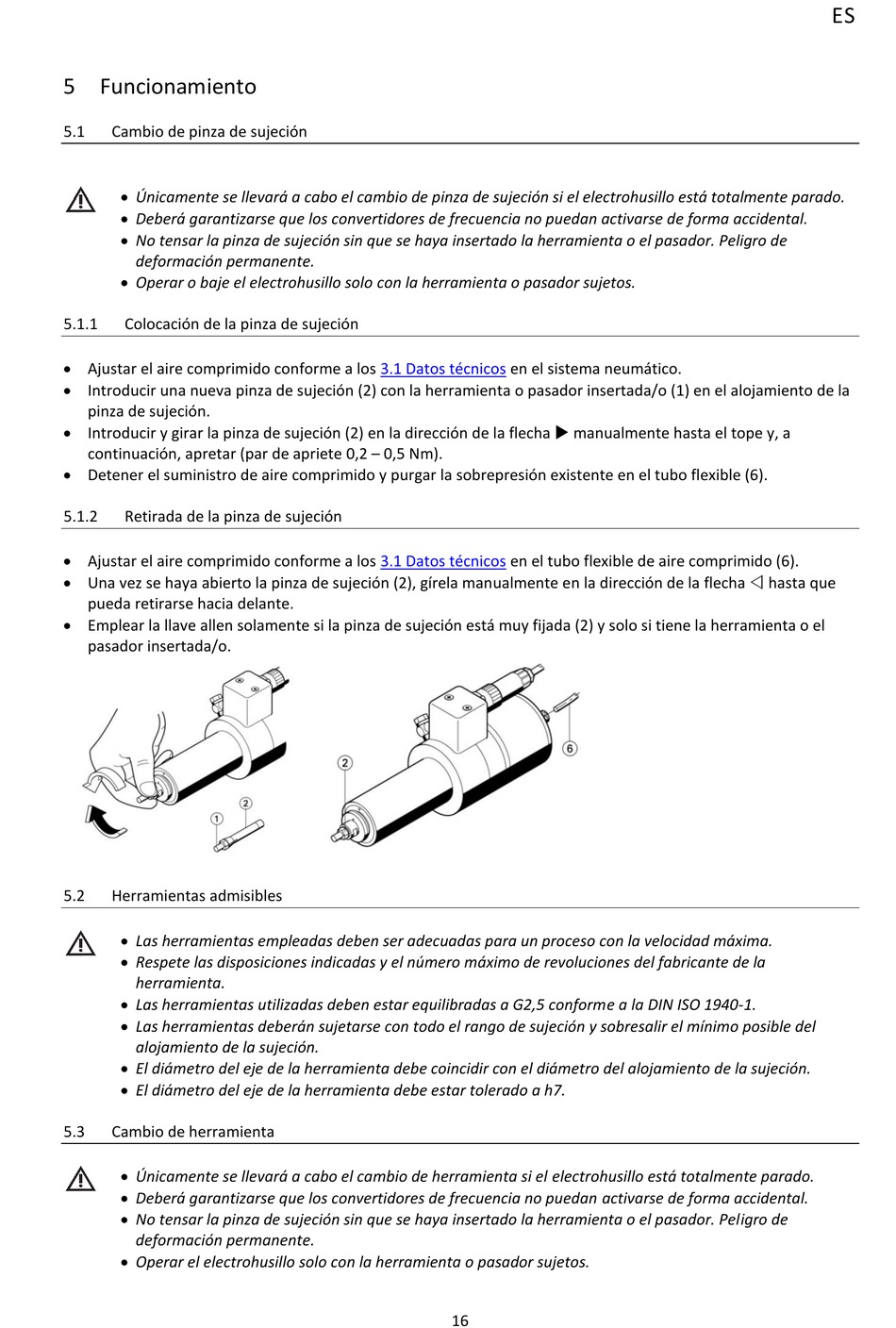

5 Funcionamiento

5.1 Cambio de pinza de sujeción
• Únicamente se llevará a cabo el cambio de pinza de sujeción si el electrohusillo está totalmente parado.
• Deberá garantizarse que los convertidores de frecuencia no puedan activarse de forma accidental.
• No tensar la pinza de sujeción sin que se haya insertado la herramienta o el pasador. Peligro de
deformación permanente.
• Operar o baje el electrohusillo solo con la herramienta o pasador sujetos.
5.1.1 Colocación de la pinza de sujeción
• Ajustar el aire comprimido conforme a los
• Introducir una nueva pinza de sujeción (2) con la herramienta o pasador insertada/o (1) en el alojamiento de la
pinza de sujeción.
• Introducir y girar la pinza de sujeción (2) en la dirección de la flecha  manualmente hasta el tope y, a
continuación, apretar (par de apriete 0,2 – 0,5 Nm).
• Detener el suministro de aire comprimido y purgar la sobrepresión existente en el tubo flexible (6).
5.1.2 Retirada de la pinza de sujeción
• Ajustar el aire comprimido conforme a los
• Una vez se haya abierto la pinza de sujeción (2), gírela manualmente en la dirección de la flecha  hasta que
pueda retirarse hacia delante.
• Emplear la llave allen solamente si la pinza de sujeción está muy fijada (2) y solo si tiene la herramienta o el
pasador insertada/o.
5.2

Herramientas admisibles

• Las herramientas empleadas deben ser adecuadas para un proceso con la velocidad máxima.
• Respete las disposiciones indicadas y el número máximo de revoluciones del fabricante de la
herramienta.
• Las herramientas utilizadas deben estar equilibradas a G2,5 conforme a la DIN ISO 1940-1.
• Las herramientas deberán sujetarse con todo el rango de sujeción y sobresalir el mínimo posible del
alojamiento de la sujeción.
• El diámetro del eje de la herramienta debe coincidir con el diámetro del alojamiento de la sujeción.
• El diámetro del eje de la herramienta debe estar tolerado a h7.
5.3

Cambio de herramienta

• Únicamente se llevará a cabo el cambio de herramienta si el electrohusillo está totalmente parado.
• Deberá garantizarse que los convertidores de frecuencia no puedan activarse de forma accidental.
• No tensar la pinza de sujeción sin que se haya insertado la herramienta o el pasador. Peligro de
deformación permanente.
• Operar el electrohusillo solo con la herramienta o pasador sujetos.
3.1 Datos técnicos en el sistema neumático.
3.1 Datos técnicos en el tubo flexible de aire comprimido (6).
