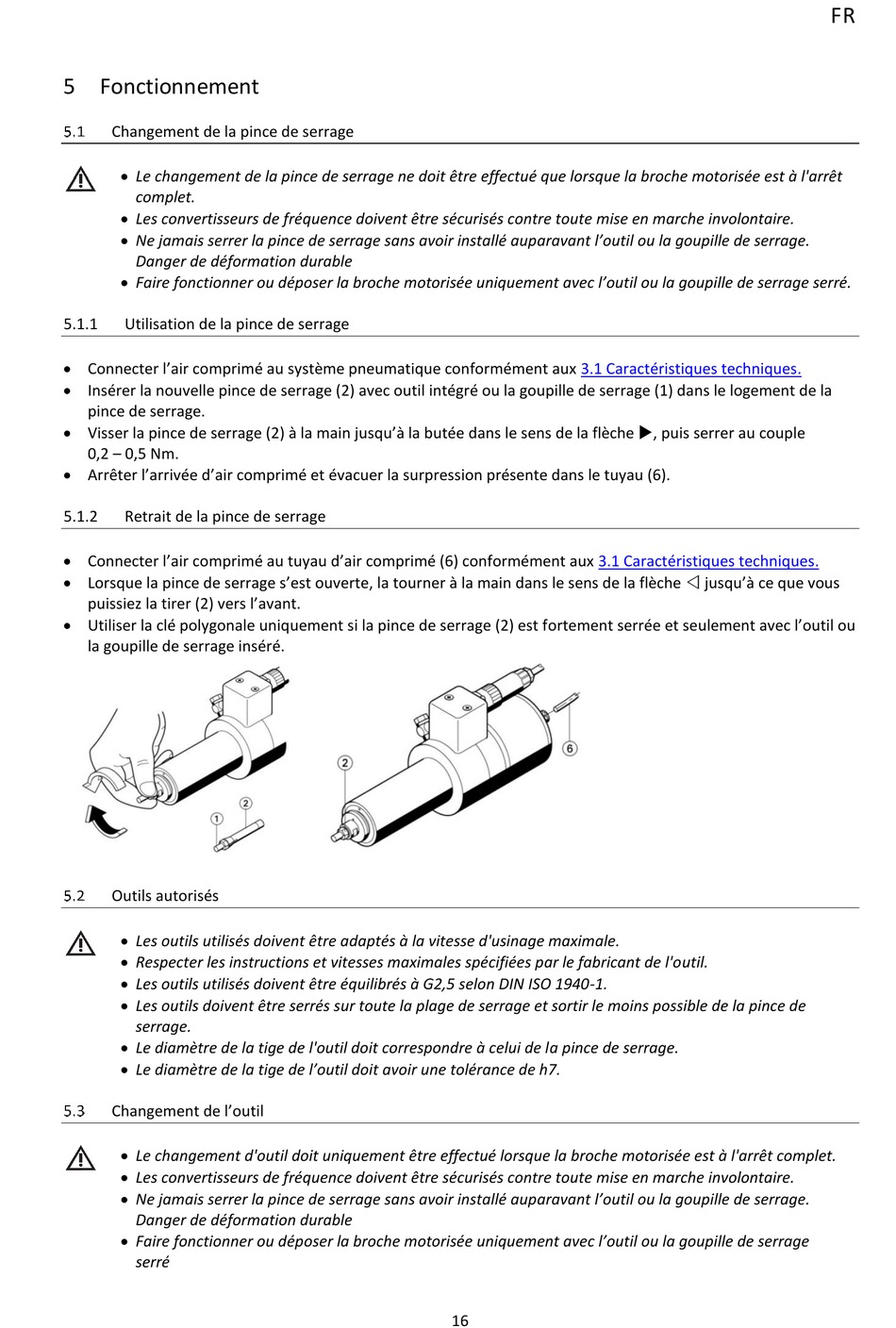

Fonctionnement; Changement De La Pince De Serrage; Outils Autorises; Changement De L'outil - SycoTec 6045 DC-C5 Gebrauchsanweisung

5 Fonctionnement

Changement de la pince de serrage

• Le changement de la pince de serrage ne doit être effectué que lorsque la broche motorisée est à l'arrêt
complet.
• Les convertisseurs de fréquence doivent être sécurisés contre toute mise en marche involontaire.
• Ne jamais serrer la pince de serrage sans avoir installé auparavant l'outil ou la goupille de serrage.
Danger de déformation durable
• Faire fonctionner ou déposer la broche motorisée uniquement avec l'outil ou la goupille de serrage serré.
5.1.1 Utilisation de la pince de serrage
• Connecter l'air comprimé au système pneumatique conformément aux
• Insérer la nouvelle pince de serrage (2) avec outil intégré ou la goupille de serrage (1) dans le logement de la
pince de serrage.
• Visser la pince de serrage (2) à la main jusqu'à la butée dans le sens de la flèche , puis serrer au couple
0,2 – 0,5 Nm.
• Arrêter l'arrivée d'air comprimé et évacuer la surpression présente dans le tuyau (6).
5.1.2 Retrait de la pince de serrage
• Connecter l'air comprimé au tuyau d'air comprimé (6) conformément aux
• Lorsque la pince de serrage s'est ouverte, la tourner à la main dans le sens de la flèche  jusqu'à ce que vous
puissiez la tirer (2) vers l'avant.
• Utiliser la clé polygonale uniquement si la pince de serrage (2) est fortement serrée et seulement avec l'outil ou
la goupille de serrage inséré.
Outils autorisés
• Les outils utilisés doivent être adaptés à la vitesse d'usinage maximale.
• Respecter les instructions et vitesses maximales spécifiées par le fabricant de l'outil.
• Les outils utilisés doivent être équilibrés à G2,5 selon DIN ISO 1940-1.
• Les outils doivent être serrés sur toute la plage de serrage et sortir le moins possible de la pince de
serrage.
• Le diamètre de la tige de l'outil doit correspondre à celui de la pince de serrage.
• Le diamètre de la tige de l'outil doit avoir une tolérance de h7.

Changement de l'outil

• Le changement d'outil doit uniquement être effectué lorsque la broche motorisée est à l'arrêt complet.
• Les convertisseurs de fréquence doivent être sécurisés contre toute mise en marche involontaire.
• Ne jamais serrer la pince de serrage sans avoir installé auparavant l'outil ou la goupille de serrage.
Danger de déformation durable
• Faire fonctionner ou déposer la broche motorisée uniquement avec l'outil ou la goupille de serrage
serré
